ECQUAAF224K

Panasonic Industrial Europe GmbH
Конденсатор плёночный, 0.22 мкФ ±10%, Polypropylene (PP), Metallized
развернуть ▼ свернуть ▲

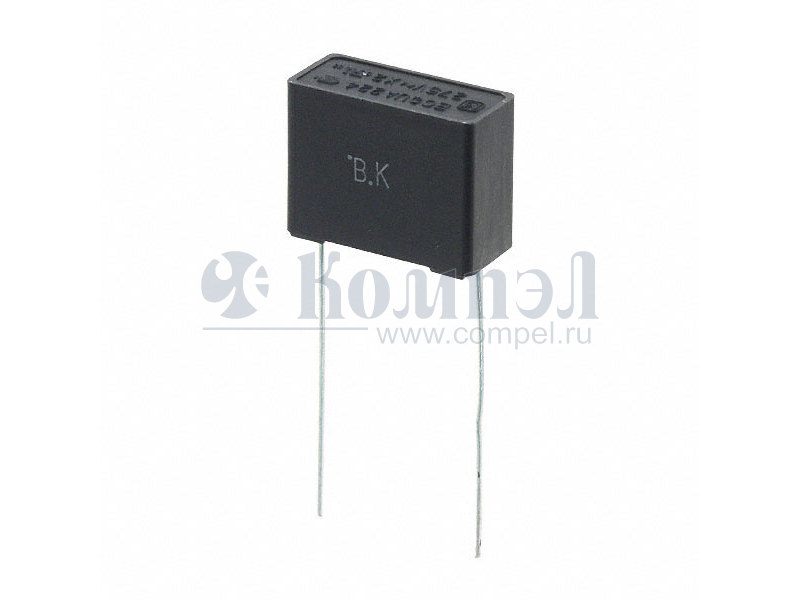

Внешний вид серии ECQUA

Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение переменное номинальное
Тип диэлектрика Polypropylene (PP), Metallized
Способ монтажа
Шаг выводов
Классификация
Температура рабочая
Размер 17.5×7.5×14 мм
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение VDC Напряжение VAC Тип диэлектрика Способ монтажа Шаг Корпус производителя ESR Ток пульсаций Классификация Применение Температура рабочая Примечание Карточка
товара
P= ECQUAAF224KA (PAN)

— 1000 шт — — — — — — Film Capacitor, Polypropylene, 10% +Tol, 10% -Tol, 0.22uF, Through Hole Mount
P- ECQUAAF224T1 (PAN)

— — Polypropylene (PP), Metallized — — — — — Film Capacitor, Polypropylene, 10% +Tol, 10% -Tol, 0.22uF, Through Hole Mount
P- ECQUAAF224TA (PAN)

— — Polypropylene (PP), Metallized — — — — — Film Capacitor, Polypropylene, 10% +Tol, 10% -Tol, 0.22uF, Through Hole Mount
F~ ECQ-UAAF224K (PAN)

— — — — — — — — — — —

Файлы 3

показать свернуть
Plastic Film Capacitors Metallized Polypropylene Film Capacitor (For Automotive) ECQUA series ［Class X2］ In accordance with UL/CSA and European safety regulation class X2 equipped with a safety mechanism. Features ● High safety (safety function installed) ● High humidity resistance (85 ℃, 85 %) ・275 V : 240 V, 1000 h / 275 V, 500 h ・310 V : 275 V, 1000 h ● High Thermal shock resistance（-40 ⇔ 85℃，1000 cycles） ● Flame-retardant plastic case and non-combustible resin ● AEC-Q200 compliant ● RoHS compliant Recommended applications ● Interference suppressors for automotive Explanation of part number ■ Standard 1 2 3 4 5 E C Q U A Product code 6 Dielectric & 7 8 Rated voltage 9 10 Capacitance 11 12 Cap.tol. Suffix construction Code R.voltage [AC］ Code Cap. Tol. Code AF 275 V T ±10 ％（K） 1 Lead form Straight AV 310 V S ±20 ％（M） A Cut lead ■ Special lead space product 1 2 3 4 5 E C Q U A Product code Dielectric & construction 6 7 Rated voltage 8 9 10 Capacitance 11 12 Cap.tol. Suffix Code R.voltage [AC］ Code Cap. Tol. Code Lead form AF 275 V Q ±10 ％ 1 Straight (310 V only) AV 310 V R ±20 ％ A Cut lead (310 V only) D Cut lead (275 V only) Applicable standard ＊It is certified as type ECQUA in the following approval. UL CSA Europe International Approval UL60384-14 CAN/CSA E60384-14 EN60384-14 IEC60384-14 Class Class X2 Class X2 Class X2 Class X2 Certification organization UL VDE or DEMKO ＊When applying this capacitor to European and American safety standards, please use type designation and rating such as ECQUA, 0.1 μF. ＊Approval number (File No.) of safety regulations are subject to revision without notice. Ask factory for a copy of the latest file No. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. 31-Aug-20 PDF
Документация на серию ECQUA

Series catalog

Дата модификации: 10.02.2021

Размер: 948.5 Кб

18 стр.

Plastic Film Capacitors UPGRADE Metallized Polypropylene Film Capacitor ECQUA series ［Class X2］ In accordance with UL/CSA and European safety regulation class X2 equipped with a safety mechanism. Features ● ● ● ● ● High safety (safety function installed) High humidity resistance (THB test : 85 ℃, 85 %, 240 V [AC], 1000 h 〈0.1 ≦ C ≦ 1.0 μF〉, 275 V [AC] / 500 h) Compact Flame-retardant plastic case and non-combustible resin RoHS compliant Recommended applications ● Interference suppressors Explanation of part number ■ Standard 1 2 3 4 5 6 7 E C Q U A A F Product code Dielectric & construction 8 Rated voltage 9 Capacitance Code K M ■ Special lead space product 1 2 3 4 5 6 7 E C Q U A A F Product code 10 Dielectric & construction Rated voltage 8 9 10 Capacitance Code E L 11 12 Cap. Tol. Suffix Cap. Tol. ±10 ％ ±20 ％ Code Blank A 11 12 Cap. Tol. Suffix Cap. Tol. ±10 ％ ±20 ％ Code D Lead form Straight Cut lead Lead form Cut lead Applicable standard ＊It is certified as type ECQUA in the following approval. UL CSA Europe International Approval UL60384-14 CAN/CSA E60384-14 EN60384-14 IEC60384-14 Class Class X2 Class X2 Class X2 Class X2 Certification organization UL VDE or DEMKO ＊When applying this capacitor to European and American safety standards, please use type designation and rating such as ECQUA, 0.1 μF. ＊Approval number (File No.) of safety regulations are subject to revision without notice. Ask factory for a copy of the latest file No. Specifications Category temp. range Rated voltage [AC] Capacitance range Capacitance tolerance Dissipation factor (tan δ) Withstand voltage Insulation resistance (IR) Maximum AC voltage＊＊ −40 ℃ to +110 ℃ 275 V 0.0082 μF to 10.0 μF ±10 % (K), ±20 % (M) C ≦ 1.0 μF : tan δ ≦ 0.1 % ( 20 ℃, 1 kHz ) C > 1.0 μF : tan δ ≦ 0.2 % ( 20 ℃, 1 kHz ) Between terminals：633 V [AC], 1183 V [DC], 60 s Between terminals to enclosure：2050 V [AC], 60 s C ≦ 0.33 μF : IR ≧ 15,000 MΩ (20 ℃, 100 V [DC], 60 s) C > 0.33 μF : IR ≧ 5,000 MΩ ∙ μF (20 ℃, 100 V [DC], 60 s) C ≦ 0.47 μF : IR ≧ 2,000 MΩ (20 ℃, 500 V [DC], 60 s) 310 V [AC] ＊Use of this capacitor is limited to AC voltage (50 Hz or 60 Hz sine wave). ＊A faint corona discharge may occur inside of the capacitor element at rated voltage, however there is no influence on the reliability of the capacitor. ＊＊Maximum AC voltage including line voltage fluctuation is 310 V [AC]. 310 V [AC] is not nominal continuous applied voltage, but only indicates maximum value including in the voltage ofthe power supply. Basic nominal voltage is considered as 240 V [AC]. This maximum AC voltae is specified in only ECQUA type, not specified in other types. Please refer to individual product specification, and contact us for further questions regarding design life. Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. 21-Apr-20 PDF
