EEEFPJ101UAR

Panasonic Industrial Europe GmbH
Конденсатор алюминиевый 6.3 В x 100 мкФ ±20%, SMD, -55...105 °C, 2000 ч
развернуть ▼ свернуть ▲
Внешний вид серии FP(A)_SMD

Технические характеристики

показать свернуть
Номинальная ёмкость
Допуск ёмкости
Номинальное напряжение
Диаметр корпуса
Высота корпуса
Рабочая температура
Срок службы
Способ монтажа
  Примечания: Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2121
Диаметр x Высота 5×5×5.3 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 25

показать свернуть
Тип Наименование Корпус Упаковка i Ёмкость Допуск Напряжение Диаметр Высота Траб Наработка Монтаж Примечания Выводы Карточка
товара
P- EEEFK0J101UR (PAN)

— в ленте 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2121 —
P- EEEFN0J101R (PAN)

— 1000 шт V-FN, 6.3V, 100uF, 105°C, 2000h, 5x5.8mm, ripple 160mArms, 0.7Ohm —
P- UCD0J101MCL6GS (NICHICON)

—

 — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2121 —
P- UCL0J101MCL6GS (NICHICON)

—

 — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2121 —
A+ JCS1A101M063054 (JB)

— 1000 шт — —
A+ EEEFP0J101AP (PAN)

— в ленте 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2626 —
A+ EEFCX0J101R (PAN)

— в ленте 3500 шт —
A+ EEFCX1A101R (PAN)

— 3500 шт —
A+ EEE1AA101WR (PAN)

— 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 10V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2121 —
A+ EEEFH1A101XL (PAN)

— в ленте 900 шт

 V-FH / 10V / 100uF / 105°C / 7000h / 6.3x7.7mm / ripple 300mArms / ESR 0.45Ohm
A+ 865080243007 (WURTH)

— 10 шт

 — Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 10V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2626 —
A+ JCK1A101M063054 (JB)

— 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 10V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2626 —
A+ JCS0J101M050054 (JB)

— 1000 шт — —
A+ JCS1A101M050054 (JB)

— 1000 шт — —
A+ CA010M0100RED-0605 (YAG)


ECAPSMD 100/10V 0605 CA (YAG) 		— 1000 шт конденсатор алюминиевый SMD 100 мкФ 10 В -40...85 °C 2000 ч Surface Mount Aluminum electrolytic —
A+ JCS0J101M063054 (JB)

— 1000 шт — —
A+ JCK0J101M063054 (JB)

— 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2626 —
A+ EEEFH0J101XL (PAN)

— 900 шт V-FH / 6.3V / 100uF / 105°C / 7000h / 6.3x7.7mm / ripple 300mArms / ESR 0.45Ohm
A+ EEEHBA101UAP (PAN)

— 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 10V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2626 —
A+ EEE0JA101AP (PAN)

— 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2626 —
A+ EEE0JA101SP (PAN)

— в ленте 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2626 —
A+ EEE0JA101WAR (PAN)

— 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2121 —
A+ EEE0JA101WR (PAN)

— в ленте 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2121 —
A+ JCK0J101M050054 (JB)

— 1000 шт — —
A+ EEEHA0J101P (PAN)

— 1000 шт Aluminum Electrolytic Capacitor, Polarized, Aluminum (wet), 6.3V, 20% +Tol, 20% -Tol, 100uF, Surface Mount, 2626 —

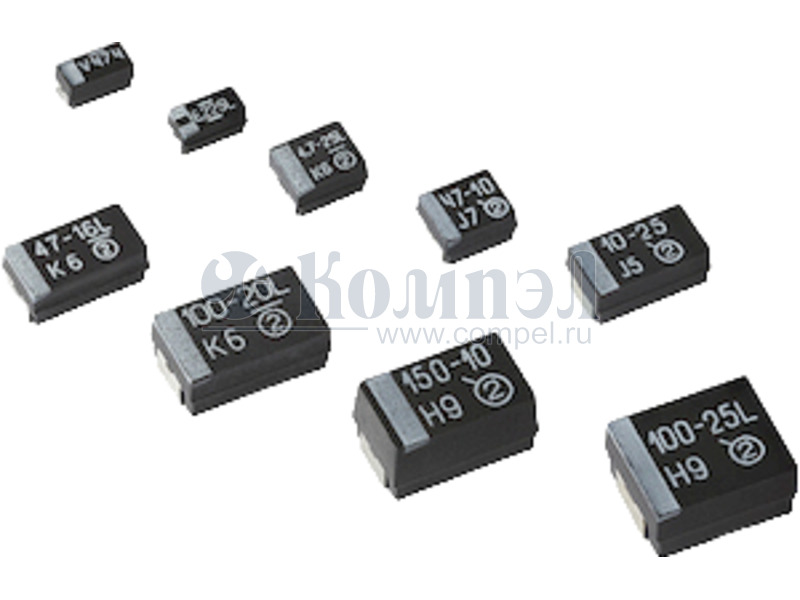

Сопутствующие товары 25

показать свернуть
Наименование Корпус Упаковка Краткое описание Карточка
товара
6TPE100M (PAN)

— 3000 шт — —
6TPE100MPB (PAN)

— в ленте 2000 шт — —
6TPG100M (PAN)

— в ленте 2500 шт — —
6TPH100MAEA (PAN)

— 1 шт — —
6TPC100M (PAN)

— в ленте 3000 шт — —
593D107X9010D2TE3 (VISHAY)


TECAP 100/10V D 10 lowESR (VISHAY) 		TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 10 В 100 мкФ ±10% типоразмер SMD_7343-31 TANT73433173X43X31MM
TR3C107K010C0100 (VISHAY)

TANT60322860X32X28MM в ленте 500 шт Конденсатор танталовый 10 В 100 мкФ ±10% типоразмер SMD_6032-28 TANT60322860X32X28MM
593D107X9010C2TE3 (VISHAY)

TANT60322860X32X28MM в ленте 500 шт Конденсатор танталовый 10 В 100 мкФ ±10% типоразмер SMD_6032-28 TANT60322860X32X28MM
593D107X0010D2TE3 (VISHAY)

TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 10 В 100 мкФ ±20% типоразмер SMD_7343-31 TANT73433173X43X31MM
293D107X96R3D2TE3 (VISHAY)

TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 6.3 В 100 мкФ ±10% типоразмер SMD_7343-31 TANT73433173X43X31MM
293D107X96R3B2TE3 (VISHAY)

TANT35282135X28X21MM в ленте 2000 шт Конденсатор танталовый 6.3 В 100 мкФ ±10% типоразмер SMD_3528-21 TANT35282135X28X21MM
293D107X9010D2TE3 (VISHAY)

TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 10 В 100 мкФ ±10% типоразмер SMD_7343-31 TANT73433173X43X31MM
293D107X0010D2TE3 (VISHAY)

TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 10 В 100 мкФ ±20% типоразмер SMD_7343-31 TANT73433173X43X31MM
293D107X0010C2TE3 (VISHAY)

TANT60322860X32X28MM в ленте 500 шт Конденсатор танталовый 10 В 100 мкФ ±20% типоразмер SMD_6032-28 TANT60322860X32X28MM
293D107X0010B2TE3 (VISHAY)

TANT35282135X28X21MM в ленте 2000 шт TANT35282135X28X21MM —
TAJB107K006RNJ (AVX)

TANT35282135X28X21MM в ленте 2000 шт Конденсатор танталовый TANT35282135X28X21MM
TAJB107M006RNJ (AVX)

TANT35282135X28X21MM в ленте 2000 шт TANT35282135X28X21MM —
TAJB107M010RNJ (AVX)

TANT35282135X28X21MM в ленте 2000 шт Конденсатор танталовый TANT35282135X28X21MM
TAJC107M010RNJ (AVX)

TANT60322860X32X28MM в ленте 500 шт TANTAL-CHIP - BAUGRЦSSE C / REEL TANT60322860X32X28MM tantal-chip
TAJD107K010RNJ (AVX)

TANT73433173X43X31MM в ленте 500 шт Конденсатор танталовый 10 В 100 мкФ ±10% типоразмер SMD_7343-31 TANT73433173X43X31MM
TLJA107M006R0500 (AVX)

TANT32161832X16X18MM в ленте 2000 шт

 TANT32161832X16X18MM
TLJA107M006R0800 (AVX)

TANT32161832X16X18MM 1 шт

 TANT32161832X16X18MM
TLJA107M010R1400 (AVX)

TANT32161832X16X18MM в ленте 2000 шт

 TANT32161832X16X18MM —
TPSB107K006R0250 (AVX)

TANT35282135X28X21MM в ленте 2000 шт Конденсатор танталовый 6.3 В 100 мкФ ±10% типоразмер SMD_3528-21 TANT35282135X28X21MM
TPSB107M010R0400 (AVX)

TANT35282135X28X21MM в ленте 2000 шт Конденсатор танталовый 10 В 100 мкФ ±20% типоразмер SMD_3528-21 TANT35282135X28X21MM

Файлы 1

показать свернуть
Aluminum Electrolytic Capacitors (SMD Type) Surface Mount Type Series : FP Type : V High temperature Lead-Free reflow (suffix : A✽) Features ● Low ESR (30 % to 50 % less than FK series) ● Endurance : 105 °C 2000 h ● Vibration-proof product is available upon request. ● RoHS compliant (08 mm and larger) Specifications Category temperature range Rated voltage range Capacitance range Capacitance tolerance Leakage current Dissipation factor (tan d) Characteristics at low temperature Endurance Shelf life Resistance to soldering heat AEC-Q200 –55 °C to +105 °C 6.3 V.DC to 50 V.DC 10 μF to 1800 μF ±20 % (120 Hz/+20 °C) I < 0.01 CV or 3 (μA) After 2 minutes (whichever is greater) Please see the attached characteristics list V.DC 6.3 10 16 25 35 50 Z(–25 °C)/Z(+20 °C) 2 2 2 2 2 2 (Impedance ratio at 120 Hz) Z(–40°C)/Z(+20 °C) 3 3 3 3 3 3 Z(–55°C)/Z(+20 °C) 4 4 4 3 3 3 After applying rated working voltage at +105 °C ±2 °C for 2000 hours the capacitors shall meet the limits specified below. Post-test requirement at +20 °C Capacitance change Within ±30 % of the initial value < 200 % of the initial limit tan d DC leakege current Within the initial limit After storage for 1000 hours at +105 °C±2 °C with no voltage applied and then being stabilized at +20 °C, capacitors shall meet the limits specified in Endurance. (With voltage treatment) After reflow soldering and then being stabilized at +20 °C, capacitors shall meet the following limits. Capacitance change Within ±10 % of the initial value tan d Within the initial limit DC leakage current Within the initial limit AEC-Q200 compliant Frequency correction factor for ripple current Frequency (Hz) Capacitance (μF) 10 to 560 to 470 1800 120 1k 10 k 100 k to 0.65 0.75 0.85 0.90 0.95 0.95 1.00 1.00 22 j FP Series identification (P) B±0.2 + L Capacitance (μF) W Pressure Relief (010 and larger) Mark for Lead-Free products (Black dot) Rated voltage code Lot number R. Voltage 6.3 (V.DC) Code j H 0D±0.5 Negative polarity marking (–) A±0.2 – K 0.3 max. Example : 6.3 V.DC 22 μF Marking color : BLACK 10 16 25 35 50 A C E V H Size L A, B 0D code B 4.0 5.8±0.30 4.3 C 5.0 5.8±0.30 5.3 D 6.3 5.8±0.30 6.6 D8 6.3 7.7±0.30 6.6 E 8.0 6.2±0.30 8.3 F 8.0 10.2±0.30 8.3 G 10.0 10.2±0.30 10.3 (I) Dimensions (I) Marking ( ) Reference size (Unit : mm) H I W 5.5 max. 6.5 max. 7.8 max. 7.8 max. 9.5 max. 10.0 max. 12.0 max. 1.8 2.2 2.6 2.6 3.4 3.4 3.5 0.65±0.1 0.65±0.1 0.65±0.1 0.65±0.1 0.65±0.1 0.90±0.2 0.90±0.2 P K 1.0 0.35 +- 0.15 0.20 1.5 0.35 +- 0.15 0.20 1.8 0.35 +- 0.15 0.20 1.8 0.35 +- 0.15 0.20 2.2 0.35 +- 0.15 0.20 3.1 0.70±0.20 4.6 0.70±0.20 Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. 02 Mar. 2016 PDF
Документация на серию FP(A)_SMD

N_AEC_V-FPA_E.indd

Дата модификации: 27.03.2019

Размер: 90.5 Кб

4 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
