ETPS330MUD

Panasonic Industrial Europe GmbH
Конденсатор танталовый 2.5 В, 330 мкФ ±20%, SMD_3528-12, -55...105 °C
развернуть ▼ свернуть ▲

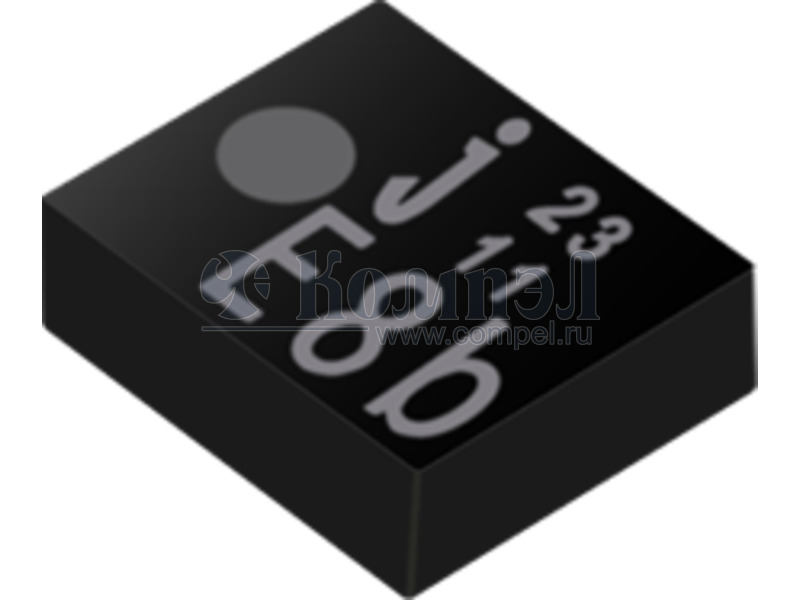

Внешний вид 4TPS220MUD

Технические характеристики

показать свернуть
Ёмкость номинальная
Допуск по ёмкости
Напряжение номинальное
Эквивалентное последовательное сопротивление
Способ монтажа
Ток утечки
Температура рабочая
Размер 3.5×2.8×1.2 мм
  Примечание: Tantalum Capacitor, Polarized, Tantalum (solid Polymer), 2.5V, 20% +Tol, 20% -Tol, 330uF, Surface Mount, 1411
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Conductive Polymer Tantalum Solid Capacitors NEW Surface Mount Type TPS series Features ● 105 ℃ 2000 h ● Small size, Low profile（L 3.5 × W 2.8 × H 1.2 mm max.） ● RoHS compliance, Halogen free Specifications Size code Category temp. range Rated volt. range Category volt. range Rated cap. range Capacitance tolerance Leakage current B1S –55 ℃ to +105 ℃ 2.5 V to 6.3 V 2.5 V to 6.3 V 150 μF to 330 μF ±20 % (120 Hz / +20 ℃) Please see the attached characteristics list Dissipation factor(tan δ) Please see the attached characteristics list Surge voltage (V) Rated voltage × 1.15 +105 ℃ 2000 h rated voltage applied Capacitance change Within ±20 % of the initial value Endurance Dissipation factor(tan δ) ≦ 1.5 times of the initial limit Leakage current Within the initial limit +60 ℃, 90 % to 95 %, 500 h, No-applied voltage Damp heat Capacitance change Within +40 %, −20 % of the initial value Dissipation factor(tan δ) ≦ 1.5 times of the initial limit (Steady State) Leakage current ≦ 3 times of the initial limit Marking Dimensions (not to scale) L Rated voltage code W Polarity marking (+) R.voltage code e g j Unit：V 2.5 4.0 6.3 H Lot. No. Rated capacitance code R.capacitance code S Unit：μF E8 J8 N8 150 220 330 Size code B1S W1 S Unit：ｍｍ L±0.2 W±0.2 H±0.1 S±0.3 W1±0.1 3.5 2.8 1.1 0.8 2.2 * Externals of figure are the reference. Characteristics list CateCateRated Rated gory Rated temper- gory capacitempervoltage ature voltage tance ature (V) (V) (℃) (μF) (℃) 2.5 4.0 6.3 105 105 105 105 2.5 2.5 4.0 6.3 105 105 105 105 220 330 220 150 Case size Specifications （ｍｍ） L W H Size Ripple*1 code ESR*2 tan δ*3 current (mA rms) 3.5 3.5 3.5 3.5 2.8 2.8 2.8 2.8 1.1 1400 1.1 1400 B1S 1.1 1400 1.1 1400 (mΩ max.) 30 30 30 30 0.10 0.10 0.10 0.10 Floor life level Standard LC*4 (μA) 55.0 82.5 88.0 94.5 Part number Min. packaging Reflow Reflow q'ty (pcs) ETPS220MUD ETPS330MUD 4TPS220MUD 6TPS150MUD 2500 2500 2500 2500 temp temp ≦260℃ ≦250℃ 3 3 *1: Ripple current（100 kHz / +45 ℃） *2: ESR（100 kHz / +20 ℃） *3: tan δ (120 Hz / +20 ℃) *4: After 5 minutes ◆ Please refer to each page in this catarog for “Reflow conditions” ,“Taping specifications” and "Floor life level" . Design and specifications are each subject to change without notice. Ask factory for the current technical specifications before purchase and/or use. Should a safety concern arise regarding this product, please be sure to contact us immediately. 30-Jul-20 PDF
Документация на 4TPS220MUD

Series catalog

Дата модификации: 27.11.2020

Размер: 448.6 Кб

5 стр.

    Публикации 1

    показать свернуть
    22 декабря 2020
    новость

    Panasonic представляет новые компактные конденсаторы серии TPS

    Компания Panasonic Industry Europe представляет новую серию TPS – твердотельных танталовых конденсаторов с проводящим полимером (Polymer Tantalum Solid Capacitor, POSCAP) для поверхностного монтажа. В качестве анода в конденсаторах серии POSCAP... ...читать
