CMG-H150D5G+12-M

POWERLD ENTERPRISES Co.,Ltd.
CMG-H150D5G+12-M 150Watts Dual Output „ Features: ¾ High AC voltage input (176~264Vac) ¾ High Efficiency, and High reliability ¾ Output protections: SCP/OVP/OPP/OLP ¾ Wide operating ambient temperature (-25℃~65℃) ¾ All using 105℃ long life electrolytic capacitors. ¾ 100% full load burn-in test ¾ 2 years warranty ¾ Isolated Dual Outputs SSPPEECCIIFFIICCAATTIIOONN MODEL CMG-H15...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Конструктивное исполнение
Типы защиты КЗ, перенапряжение, превышение выходной мощности, перегрузка
Количество выходов
Тип управления выходом
Входное напряжение AC
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
КПД
Шум
Размер 199×99×38 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара

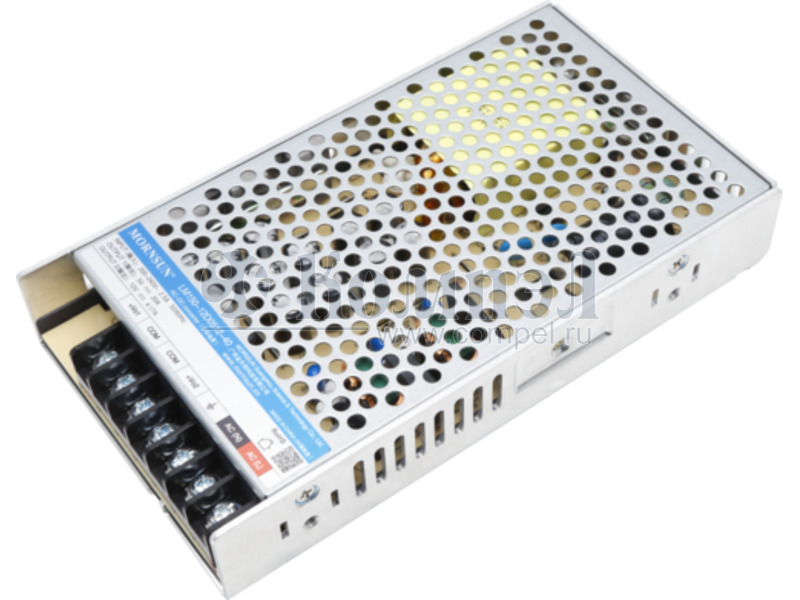

A+ LM150-12D0512-40 (MORNSUN)

— КЗ, перегрузка, перенапряжение — — AC-DC Regulated Power Supply Module

Файлы 1

показать свернуть
CMG-H150D5G+12-M 150Watts Dual Output „ Features: ¾ High AC voltage input (176~264Vac) ¾ High Efficiency, and High reliability ¾ Output protections: SCP/OVP/OPP/OLP ¾ Wide operating ambient temperature (-25℃~65℃) ¾ All using 105℃ long life electrolytic capacitors. ¾ 100% full load burn-in test ¾ 2 years warranty ¾ Isolated Dual Outputs SSPPEECCIIFFIICCAATTIIOONN MODEL CMG-H150D5G+12-M DC Output Rated Current Ripple OUTPUT INPUT PROTECTION ENVIRONMENT and 0~65℃ 5V 12V 10A 8A 1~10A 0.8~8A ≤50mV ≤120mV ≤100mV ≤240mV 4.6~5.4V / Voltage Accuracy ±1.0% ±10.0% Line Regulation ±0.5% ±1.0% Load Regulation ±3.0% ±10.0% Set-up Time ＜1.5S (220Vac input, Full load) Hold up Time ＞20mS(220Vac input, Full load) Temperature Coefficient ±0.03%/℃ Overshoot and Undershoot <5.0% Voltage Range 176Vac~264Vac Frequency Range 47Hz--63Hz Efficiency ( Typical) 75% AC Current (max.) <1.9A Inrush Current (Typical) <50A@220Vac Cold start Leakage Current Input—output:<0.25mA Over Power 175~225W, Hiccup mode, auto recovery Over Current V1: 11~22A, hiccup mode, auto recovery Over Voltage V1: 5.25~7.5V, Hiccup mode, auto recovery Shorted Circuit Long-term mode, auto recovery Operating amb. Temp. & Hum. -25℃~65℃; 20%~90%RH No condensing Storage Temp. & Hum. -30℃~85℃; 10%~95%RH No condensing Safety Standards GB4943/EN60950 SAFETY &EMC OTHERS V2 -25℃ Noise Note2 Voltage ADJ. Range Withstand Voltage (Note 5) V1 Isolation Resistance Input—PG:<3.5mA Primary-Secondary: 3.0KVac/10mA ; Primary-PG:1.5KVac/10mA. Secondary-PG: 0.5KVDC/10mA. Output V1—V2: 0.5KVDC/10mA. Test time:1 min 10M ohms EMI Conduction&Radiation Compliance to EN55022 Class B Harmonic Current Compliance to EN61000-3-2, Class A EMS Immunity Compliance to EN61000-4-2,3,4,5,6,8,11; MTBF (MIL-HDBK-217F) More than 200,000Hrs (25℃, Full load) Dimension (L*W*H) 199×99×38mm Packing 20PCS/CTN, 15KGS, 0.04CBM Cooling method Cooling by free air convection PDF
Документация на CMG-H150D5G+12-M

Microsoft Word - CMG-H150D5G+12-M.doc

Дата модификации: 01.06.2016

Размер: 173.9 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
