DJ610-6.3 [TA-M]

Ruichi
КЛЕММЫ КЛЕММЫ НОЖЕВЫЕ НА ПЛАТУ Ножевые клеммы на плату размещаются непосредственно на печатных платах электро и электронных устройств методом пайки или с помощью винтового соединения. Служат для быстрого присоединения оконцованных соответствующими ножевыми гнездами гибких проводов. Могут иметь прямое и угловое исполнения с шириной присоединяемого контакта от 2,3 до 6, 3 мм. Толщина клемм – 0,5;...
развернуть ▼ свернуть ▲

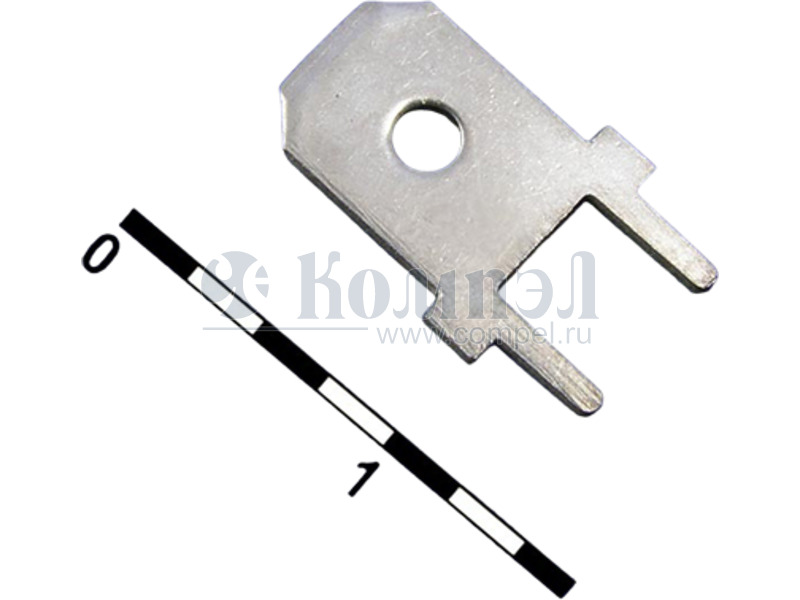

Внешний вид DJ610-6.3 [TA-M]
Внешний вид DJ610-6.3 [TA-M]



Технические характеристики

показать свернуть
Длина рабочей части
Изоляция
Тип
Размер 8×13.5×0.8 мм
Примечание Клемма ножевая на плату, 6.3 мм, латунь
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Длина рабочая Длина юбки Изоляция Кол.проводов Сечение Тип Диаметр винта Ответ.часть Цвет T раб Примечание Карточка
товара
P= L-KLS8-01128-PC-250 (KLS)

— 5000 шт — — — — — — — Quick Connects Terminal,PC-250 Size Type.

Файлы 1

показать свернуть
КЛЕММЫ КЛЕММЫ НОЖЕВЫЕ НА ПЛАТУ Ножевые клеммы на плату размещаются непосредственно на печатных платах электро и электронных устройств методом пайки или с помощью винтового соединения. Служат для быстрого присоединения оконцованных соответствующими ножевыми гнездами гибких проводов. Могут иметь прямое и угловое исполнения с шириной присоединяемого контакта от 2,3 до 6, 3 мм. Толщина клемм – 0,5; 0,8 мм. W L L B DJ612-2.3 DJ610-4.8 DJ610A-4.8 DJ623-4.8 DJ610-6.3 (TA-M) DJ614-6.3 DJ616-6.3 DJ617-6.3 (TA-MR1) DJ621-6.3 DJ624-6.3 Наименование Присоед. Исполнение контакт Размеры (мм) W L/LxB Наименование Присоед. контакт Размеры (мм) Исполнение W L/LxB 6.3 19.6 6.3 18.0 DJ612-2.3 0.5x2.3 прямое 2.0 32 DJ614-6.3 0.8x6.3 DJ610-4.8 0.8x4.8 прямое 4.8 11.7 DJ616-6.3 0.8x6.3 прямое удлинённое угловое под винт DJ610A-4.8 0.8x4.8 прямое 4.8 13.31 DJ617-6.3 0.8x6.3 угловое 6.3 12x16.5 DJ623-4.8 0.8x4.8 угловое 4.8 13x15 DJ621-6.3 0.8x6.3 прямое 6.3 14.5 0.8x6.3 прямое горизонтально 6.3 16.5 DJ610-6.3 0.8x6.3 прямое 6.25 13.5 DJ624-6.3 КЛЕММЫ ФЛАЖКОВЫЕ Угловые флажковые изолированные клеммы – гнезда серии BNYF предназначены для совместной работы с ножевыми клеммами – вилками с присоединяемым контактом 0,8х6,35, расположенными непосредственно на подключаемом оборудовании или на платах электроустройств. Материал изоляции – нейлон красного или синего цвета, полностью закрывает латунные контакты клемм. Применяются для быстрого подключения электроустройств в условиях ограниченного пространства. Метод монтажа – опрессовка. BNYF-2 BNYF-1.25 Материал контакта: медь 0,4 мм Материал изолятора: нейлон Максимальный ток: 10А Наименование Присоед. контакт Исполнение Размеры (мм) W F L d BNYF - 1.25 0.8x6.35 угловое 6.6 7.6 16 1.7 BNYF - 2 0.8x6.35 угловое 6.6 7.6 16 2.3 PDF
Документация на DJ616-6.3

Дата модификации: 31.07.2024

Размер: 473.3 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
