MS5351M

Ruimeng Technology
I2C configurable, 3-ch output clock generator chip, which can completely replace crystals, crystal oscillators, phase-locked loops, and output buffers used in cost-sensitive applications. MS5351M can generate any clock output from 2.5kHz to 200MHz.
развернуть ▼ свернуть ▲

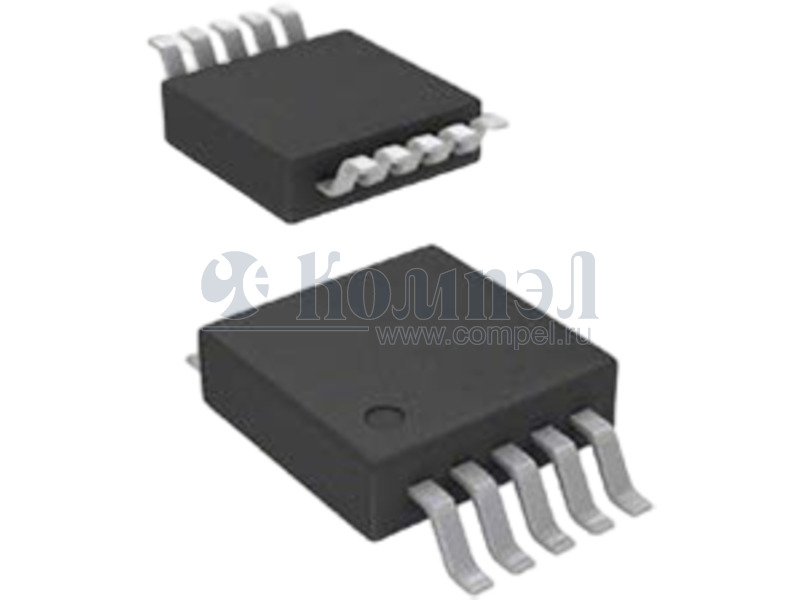

Внешний вид MS5351M

Технические характеристики

показать свернуть
Корпус MSOP10
Тип генератора Генератор тактовой частоты общего назначения
Кол-во выходов
Диапазон доступных частот
Управление частотой
Диапазон напряжений питания
Примечание I2C configurable, 3-channel output clock generator chip
Монтаж на плату
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
MS5351M General Clock Generator PRODUCT DESCRIPTION 2 MS5351M is an I C configurable, 3-channel output clock generator chip, which can completely replace crystals, crystal oscillators, phase-locked loops, and output buffers used in cost-sensitive applications. Thanks to the use of fractional frequency phase locked loop and high-precision fractional frequency divider structure, MS5351M can generate any clock output from 2.5kHz to 200MHz. FEATURES ● Highly integrated analog circuit to demodulate and decode ● 3 channels output non-integer related clocks from 2.5kHz to 200MHz ● I C user-defined configuration output clock ● Accurate frequency synthesis ● Low output jitter ● Can work with low-cost, fixed-frequency quartz crystals: 25MHz or 27MHz ● Output clock supports static phase shift ● Programmable control of output clock rise/fall time ● Glitch-free frequency switching ● Independent power supply pins Internal core circuit power supply VDD: 2 2.5V or 3.3V Output stage ● High internal power supply rejection ratio can save external filter capacitor ● Adjustable output delay ● Compatible with HCSL and PCIE Gen 1 applications APPLICATIONS ● HD TV, DVD/Blu-ray, set-top box ● Audio/video equipment, Game consoles ● Printers, scanners, projectors ● Hand-held devices ● Home gateway equipment ● Network/communication ● Servers, storage ● Quartz crystal/crystal oscillator/phase-locked loop replacement PACKAGE/ORDERING INFORMATION Part Number Package Marking MS5351M MSOP10 MS5351M Hangzhou Ruimeng Technology co. LTD., http://www.relmon.com Version number ：V1.1 2021.06.30 Total 10, Page1 PDF
Документация на MS5351M

TONE RINGER JO肙 JARDIM x8?! PORRA! DIA 8 VOTA N肙!

Дата модификации: 06.07.2022

Размер: 312.9 Кб

10 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
