MS5510

Ruimeng Technology
MS5510 8bit High-speed ADC PRODUCT DESCRIPTION The MS5510 is a 8-bit, 20MSPS analog-to-digital converter (ADC) using semiflash architecture. The MS5510 operates in 5V supply and the typical power dissipation is only 130mW. The MS5510 includes an internal sample-and-hold circuit, parallel output with high-impedance mode, and internal reference resistor. The semiflash architecture reduces power d...
развернуть ▼ свернуть ▲

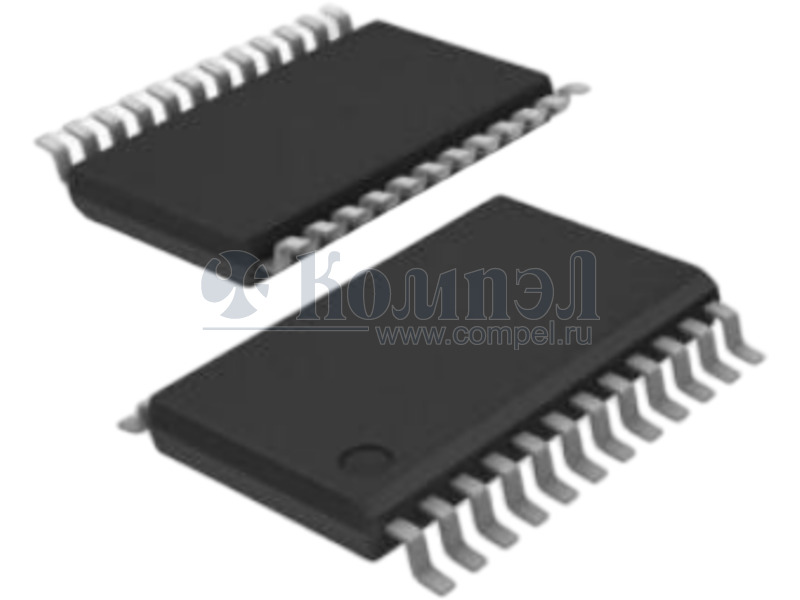

Внешний вид MS5510

Технические характеристики

показать свернуть
Корпус SOP-24
Разрядность АЦП
Кол-во измерительных каналов
Частота преобразования
Тип аналого-цифрового преобразователя
Цифровой интерфейс
Уровень сигнал/шум
Потребляемая мощность
Диапазон питающих напряжений аналоговой части
Диапазон питающих напряжений цифровой части
Диапазон рабочих температур
Примечание 8-bit, 20MSPS analog-to-digital converter using semiflash architecture.
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
MS5510 8bit High-speed ADC PRODUCT DESCRIPTION The MS5510 is a 8-bit, 20MSPS analog-to-digital converter (ADC) using semiflash architecture. The MS5510 operates in 5V supply and the typical power dissipation is only 130mW. The MS5510 includes an internal sample-and-hold circuit, parallel output with high-impedance mode, and internal reference resistor. The semiflash architecture reduces power dissipation and die size compared with flash converter. By completing the conversion in a 2-step process, the number of comparator can be greately reduced. The wait time of converted data is 2.5 clocks. The MS5510 has two operation modes. Mode 1: use three internal reference resistors to connect with VDDA, which can generate a standard 2V full-scale conversion range. Only external jumper is needed to complete this option. Mode 2: by internal resistor section, a standard 4V full-scale conversion range is generated, which reduces the requirements for external reference or resistor. Differential linearity is 0.5LSB at 25°C and the maximum is 0.75LSB over the full operating temperature range. Typical dynamic specifications include a differential gain of 1% and differential phase of 0.7 degrees. The operating temperature ranges from -20°C to 75°C. FEATURES ⚫ Analog Signal Input Range : Mode 1: 2V (Max); Mode 2: 4V (Max) ⚫ Resolution : 8bit ⚫ INL: ±0.75 LSB (25°C); ±1 LSB (-20°C-75°C) ⚫ DNL: ±0.5 LSB (25°C); ±0.75 LSB (-20°C-75°C) ⚫ Fastest Conversion Rate : 20MSPS ⚫ 5VSingle Power Supply ⚫ Low Power Dissipation : Mode 1 : 127.5mW ; Mode 2: 150mW SOP24 APPLCATIONS ⚫ DTV ⚫ Multimedia Image Process ⚫ Video Conference ⚫ High-speed Data Conversion ⚫ Quadrature Demodulator PRODUCT SPECIFICATION Part Number Package Marking MS5510 SOP24 MS5510 Hangzhou Ruimeng Technology Co.,Ltd http://www.relmon.com VERSION: V1.1 2022.12.19 -PAGE 1 - PDF
