MS8241M

Ruimeng Technology
MS8241 High-speed, High Output Current, Voltage Feedback Amplifier PRODUCT DESCRIPTION The MS8241 is a high-speed voltage feedback amplifier with the high-speed conversion characteristic possessed by current feedback amplifier. The MS8241 can be used in all traditional voltage feedback amplifier applications. The MS8241 can stably operate in low-gain loop (gain is +2 and -1) and only consumes 7...
развернуть ▼ свернуть ▲

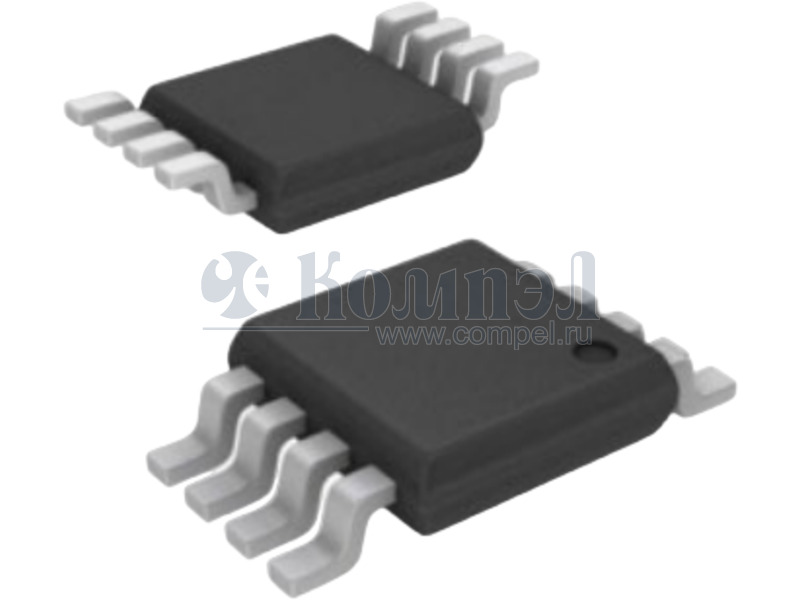

Внешний вид MS8241M

Технические характеристики

показать свернуть
Корпус uSOP-8 MSOP8
Тип ОУ
Кол-во каналов ОУ
Напряжение питания
Ток собственного потребления
Частота единичного усиления
Максимальная скорость нарастания выходного сигнала
Уровень шума
Диапазон рабочих температур
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
MS8241 High-speed, High Output Current, Voltage Feedback Amplifier PRODUCT DESCRIPTION The MS8241 is a high-speed voltage feedback amplifier with the high-speed conversion characteristic possessed by current feedback amplifier. The MS8241 can be used in all traditional voltage feedback amplifier applications. The MS8241 can stably operate in low-gain loop (gain is +2 and -1) and only consumes 7mA supply current. The MS8241 SOP8 has ultra-high slew rate of 3200V/μs and 140MHz unity gain bandwidth. It is ideal for high-speed signal process and video applications. The MS8241 has the 200mA maximum output current capacity and can be as transformer driver and laser driver to use in video transmission. The MS8241 has good dynamic characteristic, ultra-low signal-to-noise rate and harmonic distortion. It is suitable for ADC/DAC system. The MSOP8 operating voltage is ±5V and can be used in all kinds of portable devices. FEATURES  Simple and Easy Use for Voltage Feedback Topology  Ultra-high Slew Rate: 3200V/μs  High Unity Gain Bandwidth: 140MHz  -3dB Bandwidth(AV=+2): 120MHz  Low Quiescent Current: 7mA  High Output Current: 200mA  Operating Voltage: ±5V to ±8V APPLICATIONS  HDSL/ADSL Driver  Multimedia Broadcast System  Professional Video Camera  Video Amplifier  Copier/Scanner/Fax Machine  HDTV Amplifier  Pulse Amplifier and Peak Detector PRODUCT SPECIFICATION Part Number Package Marking MS8241 SOP8 MS8241 MS8241M MSOP8 MS8241M Hangzhou Ruimeng Technology Co.,Ltd http://www.relmon.com VERSION: V1.2 2023.01.12 - PAGE 1 - PDF
Документация на MS8241

Дата модификации: 06.02.2026

Размер: 426 Кб

15 стр.

MS8241 高速,高输出电流,电压反馈放大器 产品特性 MS8241 是一颗高速的电压反馈放大器，具有电流反馈放大器的 高速转换特性，可以应用在所有传统的电压反馈运放应用方案中。 MS8241 能够稳定工作在低增益环路下（增益为+2 和-1），仅消耗 7mA 的供电电流，即可实现 3200V/us 的极高压摆率和 140MHz 的单位增 益带宽，是高速信号处理和视频应用方案的理想选择。芯片具有 200mA 的最大输出电流能力，可以作为转接驱动器和激光驱动器应 用于视频传输中。 MS8241 具有良好的动态特性，极低的信噪比和谐波失真，适用 SOP8 于 ADC/DAC 系统。工作电压为±5V，可用于各类便携设备。 主要特点  简单易用的电压反馈（VFA）拓扑  极高压摆率：3200V/us  高单位增益带宽：140MHz  -3dB 带宽（AV=+2） ：120MHz  低静态电流：7mA  高输出电流：200mA  工作电压：±5V-±8V MSOP8 应用  HDSL/ADSL 驱动器  多媒体广播系统  专业视频摄像器  视频放大器  复印机/扫描机/传真机  HDTV 放大器  脉冲放大器和尖峰探测器  CATV/光缆信号处理器 产品规格分类 产品 封装形式 丝印名称 MS8241 SOP8 MS8241 MS8241M MSOP8 MS8241M 杭州瑞盟科技有限公司 http://www.relmon.com 版本 V1.0 2020.06.17 共 13 页,第 1 页 PDF
Документация на MS8241

Дата модификации: 26.08.2020

Размер: 875.7 Кб

13 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
