RS8557XF

Runic
RS8557, RS8558, RS8559 Zero-Drift, Rail-to-Rail I/O CMOS Operational Amplifiers FEATURES • • • • • • • • • • • • DESCRIPTION The RS8557, RS8558, RS8559 series of CMOS operational amplifiers use auto-zero techniques to simultaneously provide very low offset voltage (20μV max) and near-zero drift over time and temperature. This family of amplifiers has ultralow noise, offset and power. Low Off...
развернуть ▼ свернуть ▲

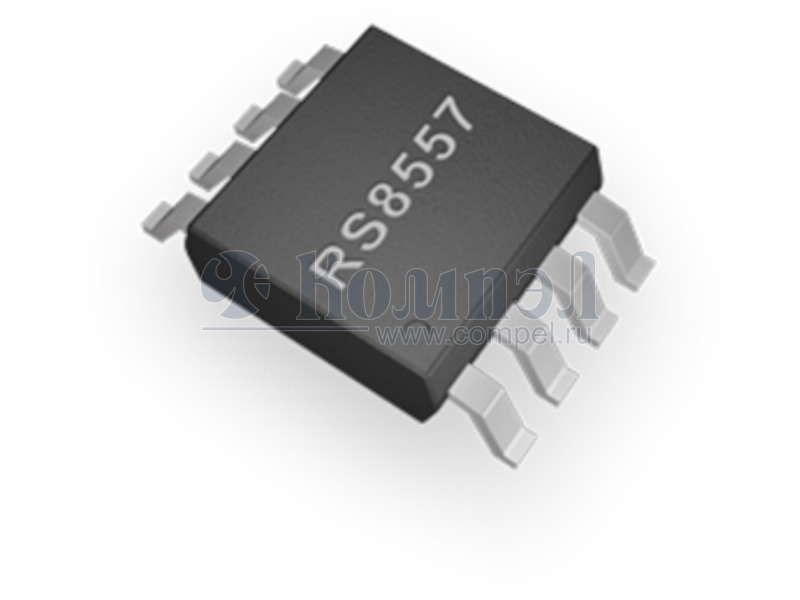

Внешний вид серии RS8557

Технические характеристики

показать свернуть
Корпус SOT235
Тип ОУ
Кол-во каналов ОУ
Напряжение питания
Ток собственного потребления
Rail-to-Rail выводы
Частота единичного усиления
Максимальная скорость нарастания выходного сигнала
Уровень шума
Диапазон рабочих температур
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип ОУ Особенность Каналы U пит Iпотр R‑to‑R Прог. Кусил. GBW Скорость Шум T раб Примечание Карточка
товара
P- RS8557XF-Q1 (RUNIC)

— в ленте 20 шт

 — — — — — — — — — — — —

Файлы 1

показать свернуть
RS8557, RS8558, RS8559 Zero-Drift, Rail-to-Rail I/O CMOS Operational Amplifiers FEATURES • • • • • • • • • • • • DESCRIPTION The RS8557, RS8558, RS8559 series of CMOS operational amplifiers use auto-zero techniques to simultaneously provide very low offset voltage (20μV max) and near-zero drift over time and temperature. This family of amplifiers has ultralow noise, offset and power. Low Offset Voltage: ±3uV (TYP) Input Offset Drift: ±0.03μV/°C High Gain Bandwidth Product: 4.3MHz Rail-to-Rail Input and Output High Gain, CMRR, PSRR: 120dB High Slew Rate: 2.5V/μs Low Noise: 0.93uVp-p (0.01Hz~ 10Hz) Low Power Consumption: 650μA/op amp Overload Recovery Time: 1us Low Supply Voltage: +2.7V to +5.5V No External Capacitors Required Extended Temperature: -40°C to +125°C This miniature, high-precision operational amplifiers offset high input impedance and rail-to-rail input and rail-to-rail output swing. With high gain-bandwidth product of 4.3MHz and slew rate of 2.5V/μs. Single or dual supplies as low as +2.7V (±1.35V) and up to +5.5V (±2.75V) may be used. APPLICATIONS • • • • • • • • The RS8557/RS8558/RS8559 are specified for the extended industrial and automotive temperature range (-40°C to 125°C). The RS8557 single amplifier is available in 5-lead SOT23, 8-lead MSOP8 and 8lead SOIC packages, The RS8558 dual amplifier is available in 8-lead SOIC and 8-lead MSOP narrow surface mount packages, the RS8559 quad amplifier is available in 14-lead SOIC and 14-lead narrow TSSOP packages. Temperature Sensors Medical/Industrial Instrumentation Pressure Sensors Battery-Powered Instrumentation Active Filtering Weight Scale Sensor Strain Gage Amplifiers Power Converter/Inverter Device Information (1) PART NUMBER PACKAGE(PIN) BODY SIZE (NOM) SOT23-5 2.90mm×1.60mm RS8557 SOIC-8(SOP8) 4.90mm×3.90mm MSOP-8 3.00mm×3.00mm SOIC-8(SOP8) 4.90mm×3.90mm MSOP-8 3.00mm×3.00mm SOIC-14 (SOP14) 8.65mm×3.90mm TSSOP-14 5.00mm×4.40mm RS8558 RS8559 (1) For all available packages, see the orderable addendum at the end of the data sheet. REV C.1 1 / 21 www.run-ic.com PDF
Документация на семейство RS8557, RS8558, RS8559

Дата модификации: 11.11.2022

Размер: 649.2 Кб

21 стр.

    Публикации 1

    показать свернуть
    24 октября 2022
    новость

    RUNIC – высокопроизводительные аналоговые микросхемы из Китая

    RUNIC специализируется на выпуске высокопроизводительных электронных компонентов для обработки аналоговых и смешанных сигналов. Компания, основанная в 2014 году, уже в 2015–м выпустила свою первую партию микросхем, а к 2021 г. оборот RUNIC... ...читать
