SGM13001C Low Noise Amplifier for GNSS GENERAL DESCRIPTION FEATURES The SGM13001C is a low noise amplifier (LNA) for ● High Gain: 19.1dB at 1575.42MHz GLONASS, Galileo, Beidou and GPS applications. The ● Low Noise Figure: 0.83dB at 1575.42MHz device delivers 19.1dB gain at an extremely low noise ● Low Operation Current: 6.4mA figure of 0.83dB. It also features high gain and excellent ●...
развернуть ▼ свернуть ▲
Внешний вид SGM13001CYUGF6G/TR

Технические характеристики

показать свернуть
Рабочий диапазон частот
Рабочая температура
Размер 1.5×1 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть

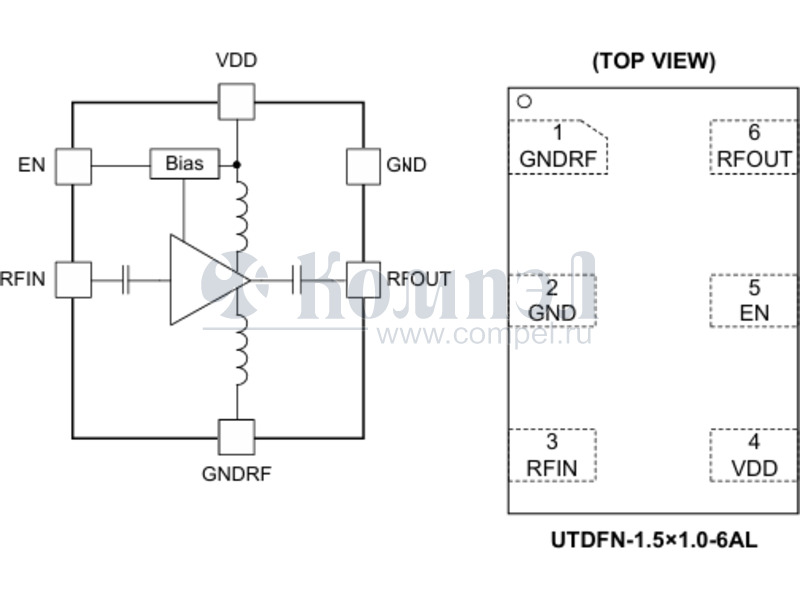

SGM13001C Low Noise Amplifier for GNSS GENERAL DESCRIPTION FEATURES The SGM13001C is a low noise amplifier (LNA) for ● High Gain: 19.1dB at 1575.42MHz GLONASS, Galileo, Beidou and GPS applications. The ● Low Noise Figure: 0.83dB at 1575.42MHz device delivers 19.1dB gain at an extremely low noise ● Low Operation Current: 6.4mA figure of 0.83dB. It also features high gain and excellent ● Current Less than 2.3μA in Power Down Mode linearity performance that operates from 1550MHz to ● Operating Frequency Range: 1615MHz. The device requires 6.4mA from a single 1.6V to 3.6V supply, dropping to below 2.3μA in power down mode. No external DC blocking capacitors are required on the RF paths as long as no external DC voltage is applied, which can save PCB area and cost. The SGM13001C is available in a Green UTDFN- 1550MHz to 1615MHz ● Single Supply Voltage Range: 1.6V to 3.6V ● Low Cost BOM ● Lead-Free and RoHS Compliant ● Available in a Green UTDFN-1.5×1.0-6AL Package BLOCK DIAGRAM VDD 1.5×1.0-6AL package. APPLICATIONS Car Navigation EN Bias GND Personal Navigation Equipment Mobile Phone with GPS RF Front End Modules RFOUT RFIN Digital Video Camera, Digital Camera GNDRF Figure 1. SGM13001C Block Diagram SG Micro Corp www.sg-micro.com APRIL 2025 – REV.A.3 PDF
