SY6018QEC

Silergy
Интегральная микросхема 2 усилителя мощности звуковой частоты мощностью 60 Вт класса D в корпусе QFN-32
развернуть ▼ свернуть ▲

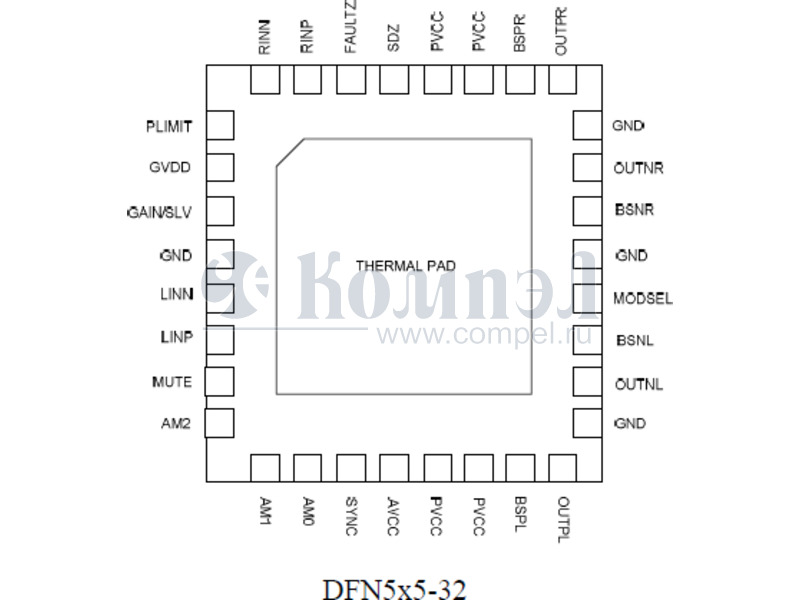

Внешний вид SY6018QEC
Схема включения SY6018QEC



Технические характеристики

показать свернуть
Корпус QFN-32
Режим работы усилителя
Конфигурация каналов
Выходная мощность на канал
Минимальная нагрузка
Напряжение питания
ток собственного потребления
Диапазон рабочих температур
Примечание Analog Class-D AUDIO Amp with EMI Suppression
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
SY6018 Analog Class-D AUDIO IC with EMI Suppression Advanced Design Specification General Description Features The SY6018 is a class-D audio power amplifier with analog input and high-power efficiency for driving two bridged-tied stereo speakers with up to 30W/8Ω(per channel) or a bridge-tied mono speaker with up to 60W/4Ω. The efficiency of the SY6018 eliminates the need for an external heat sink when playing music. The SY6018 has a multiple switching frequency option to avoid AM/AF interference and operates Master or Slave mode, making it possible to synchronize multiple Class-D devices. The gain selections are 20, 26, 32 and 36 dB. Low-power shutdown mode and comprehensive click and pop suppression are included. SY6018 □(□□)□ Tempera ture Code Packa ge Code Optiona l Spec Code Package type QFN5×5-32 • • • • • • • • • Ordering Information Ordering Number SY6018QEC • Note • • • • 30-W/Ch into a 8-ΩLoad @ 10% THD+N From a 24-V Supply; 60-W/Ch Mono Into an 4-Ω Load @ 10% THD+N from a 24-V Supply; Supply Voltage Ranges From 4.5V to 26 V; Filter-Free Operation; Adjustable Power Limit; Internal feedback control with high PSRR; 90% Efficient Class-D Operation Eliminates Need for Heat Sinks; Master/Slave Mode, Four Fixed-Gain Controlled; Internal Oscillator, Synchronize Multiple Devices; Selectable BD Mode and 1SPW Mode Modulation; Thermal and Short-Circuit Protection as well as OVP, UVP and DC Protection With Auto Recovery; Comprehensive Click and Pop Suppression; AM/AF Avoidance; Space-Saving Surface Mount 32-Pin QFN 5mmx5mm Package; Applications SY6018 Rev.0.0 Silergy Corp. • Flat Panel Display TVs • R TVs DLP○ • CRT TVs • Powered Speakers • Music Instruments • Boom Box • Consumer Audio Applications 1 PDF
Документация на SY6018QEC

DS_SY6018 Keywords:

Дата модификации: 28.12.2023

Размер: 3.34 Мб

18 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
