SJK-6C-12.000-16-30-50-B-50-H

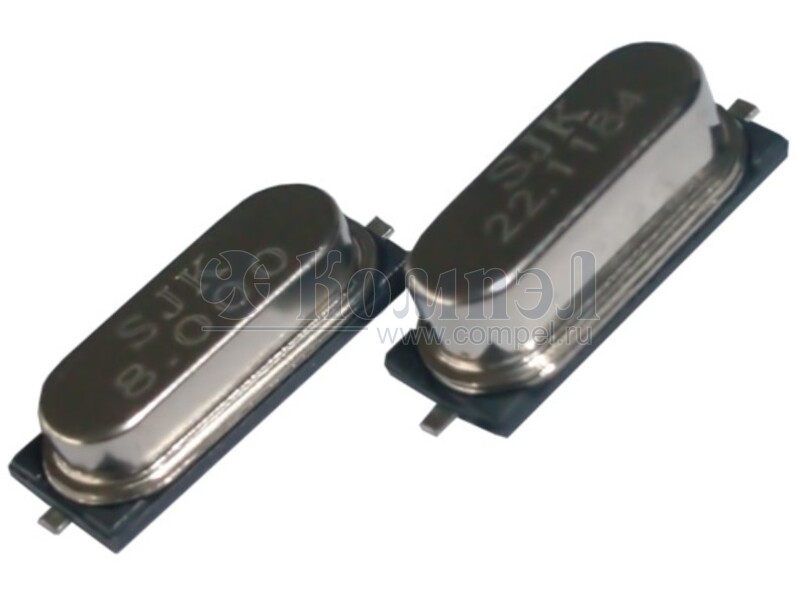

Quartz Crystal Resistance Welded HC-49/S Surface Mount Package FEATURE l l l Height 4.0mm, or 3.0mm, compact unit for surface mount Able to by means of a metal case and completely sealed high solution characteristics Copes with high density mounting and is the optimum for mass production ELECTRICAL SPECIFICATIONS Nominal frequency 3.000MHz ~ 100.00MHz Oscillation mode Fundamental Operat...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Частота
Стабильность при 25°C
Стабильность в рабочем температурном диапазоне
Нагрузочная ёмкость
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Частота PPM 25 PPM Траб Монтаж C нагр Т раб Карточка
товара
P= 12.87806 (GEYER)
KX-K 12.0 MHz 30/50/50 16pF (GEYER)
XTALHC49SMD123X45X42MM в ленте 1000 шт Кварцевый резонатор 12МГц в корпусе SMD.
Размер 12,3x4,5x5,0.
Температурный диапазон...

Файлы 1

показать свернуть
Quartz Crystal Resistance Welded HC-49/S Surface Mount Package FEATURE l l l Height 4.0mm, or 3.0mm, compact unit for surface mount Able to by means of a metal case and completely sealed high solution characteristics Copes with high density mounting and is the optimum for mass production ELECTRICAL SPECIFICATIONS Nominal frequency 3.000MHz ~ 100.00MHz Oscillation mode Fundamental Operating temperature range -20℃--+70℃ (Typical), -10℃ ~ +60℃, -40℃ ~ +85℃, or specify Storage temperature range -40℃--+85℃ Frequency tolerance ±30PPM at 25±2℃ (Typical), or specify Freq. Temp characteristics ±50PPM -20℃--+70℃ (Typical), or specify Load capacitance Series, 16pF, 20pF, 30pF, or specify Equivalent series resistance See below table Parallel capacitance(Co) 7PF Max Drive level 100 µW Insulation resistance More than 500MΩ AT DC100V EQUIVALENT SERIES RESISTANCE(ESR) AND OSCILLATION MODE Frequency Range E.S.R (Ω) Mode 3.000MHz~5.999MHz 150Max Fundamental/AT 6.000MHz~7.999MHz 60Max Fundamental/AT 8.000MHz~15.999M Hz 50Max Fundamental/AT 16.000MHz~30.000M Hz 30Max Fundamental/AT Frequency Range 24.000MHz~40.320MHz 24.000MHz~29.999MHz 30.000MHz~49.999MHz 50.000MHz~100.000MHz E.S.R (Ω) Mode 30Max 100Ma x Fundamental/ BT Third Overtone /AT 80Max Third Overtone /AT 60Max Third Overtone /AT Mechanical characteristics Resistance to shock: ±3PPM Max ±3Ω Max, Naturally drop it 3 times on a hard wood plate from 100cm height Resistance to vibration: ±3PPM Max ±3Ω Max The design, manufacturing process, and specifications of this device are subject to change without notice. Page 1 of 3 PDF
Документация на серию 6C

SJK-6C Series-new.doc

Дата модификации: 24.08.2020

Размер: 121.5 Кб

3 стр.

    Публикации 1

    показать свернуть
    29 декабря 2022
    новость

    Кварцевые резонаторы и генераторы SJK пополнили склад КОМПЭЛ

    Компания Shenzhen Crystal Technology Industrial Co., Ltd. (SJK) cпециализируется на разработке, производстве и продаже резонаторов, тактирующих генераторов и электронных компонентов для них. В номенклатуру компании входят: кварцевые резонаторы,... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
