GD25FFK120C5SP

StarPower
IGBT силовой модуль; 3-фазный мост; NPT; 1.2 кВ; 25 А; 217 Вт; -40…125 °C; Напряжение К-Э: 1200 В; Прямой ток: 25 А; Мощность рассеивания: 217 Вт; Рабочая температура: -40…125 °C; Размеры: 107.5х45х17 мм
развернуть ▼ свернуть ▲

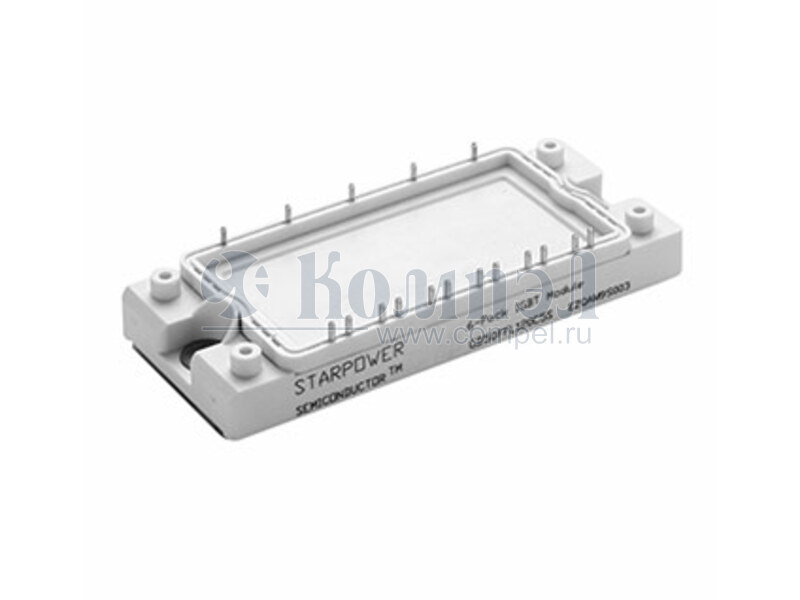

Внешний вид GD50FFY120C5S

Технические характеристики

показать свернуть
Внутренняя схема
Напряжение К-Э
Рабочий ток при 25°C
Технология кристалла
Примечания
Максимальная рассеиваемая мощность
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Схема Ключей Напряжение Ток Технология Примечания Ток пик Мощность Напряжение изоляции Карточка
товара
P= MG25P12E1 (YJ)

— 2 шт — — — — — —

Файлы 1

показать свернуть
GD25FFK120C5SP IGBT Module STARPOWER IGBT SEMICONDUCTOR GD25FFK120C5SP 1200V/25A 6 in one-package General Description STARPOWER IGBT Power Module provides ultra low conduction loss as well as short circuit ruggedness. They are designed for the applications such as general inverters and UPS. Features        NPT IGBT technology 10μs short circuit capability VCE(sat) with positive temperature coefficient Maximum junction temperature 150oC Low inductance case Fast & soft reverse recovery anti-parallel FWD Isolated copper baseplate using DBC technology Typical Applications    Inverter for motor drive AC and DC servo drive amplifier Uninterruptible power supply Equivalent Circuit Schematic ©2014 STARPOWER Semiconductor Ltd. 11/21/2014 1/9 DX0A PDF
Документация на GD25FFK120C5SP

Дата модификации: 21.05.2015

Размер: 308.6 Кб

9 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
