CD104NP-100MC

SUMIDA Co.
Дроссель 10 мкГн ±20%, 2.38 А
развернуть ▼ свернуть ▲
Фотография серии CD104

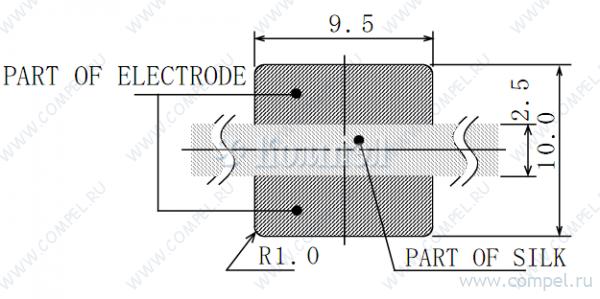

Footprint серии CD104

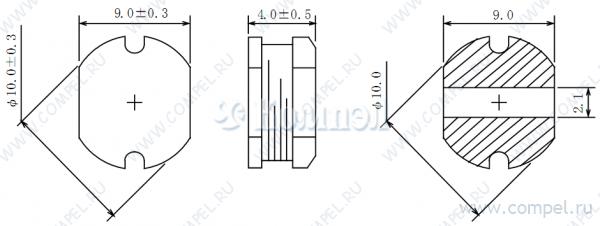

Чертеж серии CD104


Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 10.3×9.3×4 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ MWSA0603-100MT (SUNLORD)

— в ленте 1500 шт

 — — —
A+ CR75NP-100KC (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 2.3 А; Индуктивность: 10 мкГн; Допуск: ±10%; Корпус: SMD; Экран: нет; 8... — — — — — — — — — — —
A+ CDH74NP-100LC (SUMIDA)

— 1000 шт Дроссель - Ток: 2.75 А; Индуктивность: 10 мкГн; Допуск: ±15%; Корпус: SMD; Отверстие: н... — — — — — — — — — —

Файлы 2

показать свернуть
POWER INDUCTORS <SMD Type: CD Series> Type: CD104 ◆ Product Description ・10.3×9.3mm Max.(L×W),4.5mm Max. Height. ・Inductance range: 10～560μH. ・Rated current range: 0.32～2.38A. ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. ◆ Feature ・Magnetically unshielded construction. ・Storage temperature range: -40℃～+100℃. ・Operating temperature range: -40℃～+100℃ (Including coil’s self temperature rise). ・Ideally used in PDA,MP3,DSC/DVC,HDD,Portable DVD,etc as DC-DC converter inductors. ・RoHS Compliance. ◆ Dimensions (mm) 4.0±0.5 φ10.0 φ10.0±0.3 9.0 2.1 9.0±0.3 ◆ Land Pattern (mm) 9.5 2.5 10.0 PART OF ELECTRODE R1.0 PART OF SILK Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на CD104NP-100MC

update 2010.7.16

Дата модификации: 13.11.2020

Размер: 246.4 Кб

2 стр.

POWER INDUCTORS <SMD Type: CD Series> Type: CD104 ◆ Product Description ・10.3×9.3mm Max.(L×W),4.5mm Max. Height. ・Inductance range: 10～560μH ・Rated current range:0.32～2.38A ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. ◆ Feature ・Magnetically unshielded construction. ・Ideally used in PDA,MP3,DSC/DVC,HDD,Portable DVD,etc as DC-DC Converter inductors. ・RoHS Compliance ◆ Dimensions (mm) 9.0 φ10.0 φ10.0±0.3 4.0±0.5 2.1 9.0±0.3 ◆ Land Pattern (mm) 9.5 2.5 10.0 PART OF ELECTRODE R1.0 PART OF SILK Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CD104

Дата модификации: 30.08.2006

Размер: 143.9 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
