CDEP104NP-0R3NC-88

Sumida
Дроссель 360 нГн ±30%, 18 А
развернуть ▼ свернуть ▲
Фотография серии CDEP104
Внешний вид CDEP104NP-1R8MC-50

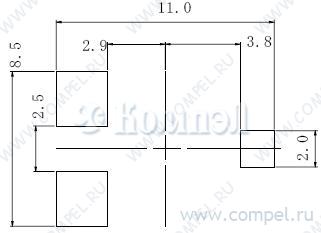

Footprint серии CDEP104
Схема серии CDEP104

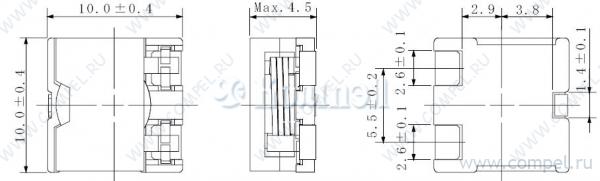

Чертеж серии CDEP104



Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 10.4×10.4×4.5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
SMD Power Inductor CDEP104 Description • Ferrite core construction. • Magnetically shielded. • L W H: 10.4 10.4 4.5 mm Max. • Product weight: 2.1g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. • Halogen Free available. RoHS × × Halogen Free Dimension - [mm] Max.4.5 10.0 ±0.4 ② 4 . 0 ± 0 . 0 1 2 . 0 ± 5 . 5 2.9 3.8 1 . 0 ± 4 . 1 1 . 0 ± 6 . 2 1 . 0 ± 6 . 2 ③ ① 11.0 5 . 8 5 . 2 ② 3.8 0 . 2 Environmental Data • Operating temperature range: -40 ~+125 (including coil’s self temperature rise) +125 • Storage temperature range: -40 • Solder reflow temperature: 260 peak. ℃ ℃～ ℃ ℃ ℃ Packaging • Carrier tape and reel packaging. • 13.0”diameter reel • 500pcs per reel Applications • Ideally used in portable computer CPU power supply. Land pattern and Schematics - [mm] 2.9 × × ③ ① Page 1 of 4 Revised: 27-Sep-11 PDF
Документация на серию CDEP104NP

Microsoft PowerPoint - CDEP104

Дата модификации: 27.09.2011

Размер: 174.8 Кб

4 стр.

POWER INDUCTORS <SMD Type: CDEP Series> Type: CDEP104, CDEP104B ◆ Product Description ・10.4×10.4mm Max.(L×W),4.5mm Max. Height. ・Both standard type and Low DCR type of CDEP104 are available. ・Inductance range: 0.22～0.25μH(CDEP104 Standard type); 0.36～0.43μH(CDEP104 Low D.C.R type ); 0.4μH(CDEP104B). ・Saturation Current range: 11.8～39.6A(CDEP104 Standard type ) ; 7.0～24.2A(CDEP104 Low D.C.R type); 28.0A (CDEP104B). ・Temperature rise current 5.0～18.0A(CDEP104),16.0A(CDEP104B) ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Super high current inductors. ・Mn-Zn core used, Flat wire used. ・Ideally used in portable computer CPU power supply. ・RoHS Compliance ◆ Dimensions (mm) M a x .4 . 5 ◆ Land Pattern (mm) 3 .8 2. 6 ±0. 1 2 .6 ±0 .1 1. 4 ± 0. 1 2 .9 5. 5 ± 0. 2 10 .0 ± 0. 4 10.0 ±0.4 ◆ Schematics (Bottom) 11.0 8.5 2.9 3.8 2.5 ② 2.0 ③ ① Please refer to the sales offices on our website for a representative near you www.sumida.com 1/3 PDF
Документация на серию CDEP104

Дата модификации: 30.08.2006

Размер: 154.3 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
