CDEP147NP-2R4MC-95

Дроссель 2.4 мкГн ±20%, 17.5 А
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Номинальная индуктивность
Допуск индуктивности
Номинальный ток
Ток насыщения при 20°C
Ток перегрева
Магнитное экранирование
Корпус
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск Ток Насыщение Перегрев Экран Корпус Траб Примечания Карточка
товара
A+ IHLP5050CEER2R2M01 (VISHAY) в ленте 500 шт Дроссель - Ток: 16 А; Индуктивность: 2.2 мкГн; Допуск: ±20%; Насыщение: 29 А; Перегрев:... Low Profile, High Current IHLP Inductor
A+ ETQP5M2R5YFC (PAN) 1000 шт
A+ ETQP8M2R5JFA (PAN) 500 шт

Файлы 1

показать свернуть

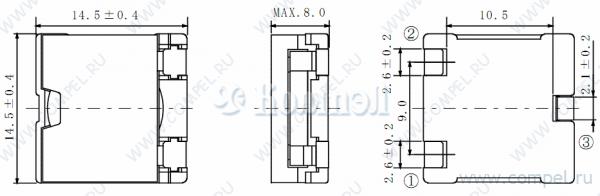

SMD Power Inductor CDEP147 Description • Ferrite core construction. • Magnetically shielded. • L×W×H: 14.9×14.9×8.0 mm Max. • Product weight: 5.3g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. RoHS MAX.8.0 10.5 2.1±0.2 14.5±0.4 2.6±0.2 2.6±0.2 9.0 Dimension - [mm] 14.5±0.4 ② ③ ① Packaging • Carrier tape and reel packaging • 13.0”diameter reel • 300pcs per reel Applications • Ideally used in personal computer CPU power supply. Land pattern and Schematics - [mm] 6.0 12.0 ② 2.4 Environmental Data • Operating temperature range: -40℃~+125℃ (including coil’s self temperature rise) • Storage temperature range: -40℃~+125℃ • Solder reflow temperature: 260 ℃ peak. ③ ① 10.2 15.5 Electrical Characteristics Electrical Characteristics-low D.C.R. type PART NO. STAMP INDUCTANCE [WITHIN]※1 SATURATION CURRENT ( A ) ※2 D.C.R. (mΩ) [MAX.] (Typ.) (at 20℃) (at 20℃) (at100℃) TEMPERATURE RISE CURRENT ( A ) ※3 CDEP147NP-0R5MC-125 0R5ML 0.5μH±20% 1.18(0.98) 39.6(49.5) 33.9(42.4) 23.0 CDEP147NP-1R1MC-125 1R1ML 1.1μH±20% 1.46(1.22) 26.4(33.0) 22.8(28.5) 21.5 CDEP147NP-2R0MC-125 2R0ML 2.0μH±20% 2.02(1.69) 19.6(24.5) 16.8(21.0) 20.0 CDEP147NP-3R1MC-125 3R1ML 3.1μH±20% 3.23(2.70) 16.0(20.0) 13.6(17.0) 17.5 CDEP147NP-4R5MC-125 4R5ML 4.5μH±20% 4.97(4.14) 13.6(17.0) 11.6(14.5) 16.0 CDEP147NP-6R1MC-125 6R1ML 6.1μH±20% 6.03(5.02) 11.6(14.5) 10.0(12.5) 12.5 CDEP147NP-8R0MC-125 8R0ML 8.0μH±20% 7.80(6.50) 10.0(12.5) 8.2(10.3) 11.0 CDEP147NP-100MC-125 100ML 10.0μH±20% 9.85(8.21) 9.2(11.5) 7.6(9.5) 10.0 CDEP147NP-120MC-125 120ML 12.0μH±20% 13.31(11.1) 8.0(10.0) 6.6(8.2) 8.5 Page 1 of 5 Revised: 6-Jan-17 PDF
Документация на серию CDEP147

幻灯片 1

Дата модификации: 06.01.2017

Размер: 275.5 Кб

5 стр.
