CDR156NP-221LB

Sumida
Дроссель 220 мкГн ±15%, 1.1 А
развернуть ▼ свернуть ▲
Фотография серии CDR156
Footprint серии CDR156

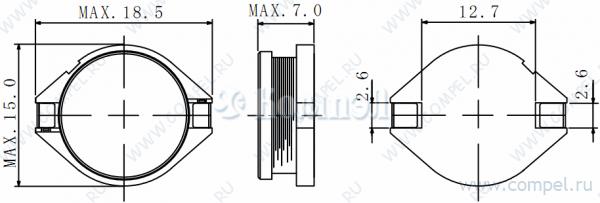

Чертеж серии CDR156

  • Группа: Дроссели
  • Серия: CDR156
  • Корпус: —
  • Норма упаковки: 1  шт.
  • снято с производства

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Размер 18.5×15×7 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
POWER INDUCTORS <SMD Type: CDR Series> Type: CDR156 ◆ Product Description ・18.5×15mm Max.(L×W), 7.0mm Max. Height. ・Inductance Range: 1.0μH～1.0mH ・Rated current range: 0.48～10A ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Magnetically unshielded construction. ・Ideally used in Notebook PC ,LCD TV ,Game machine ,HDD,DSC/DVC, etc as DC-DC Converter inductors. ・RoHS Compliance. ◆ Dimensions (mm) M A X . 7 .0 MAX.15.0 2.6 12.7 2.6 M A X . 18 . 5 ◆ Land Pattern (mm) 3. 0 3 .0 12.4 3.0 3.0 Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CDR156

Дата модификации: 30.08.2006

Размер: 135.2 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
