CDRH2D14NP-2R2NC

Sumida
Дроссель 2.2 мкГн ±30%, 1.5 А
развернуть ▼ свернуть ▲
Внешний вид серии CDRH2D14
Фотография серии CDRH2D14
Footprint серии CDRH2D14

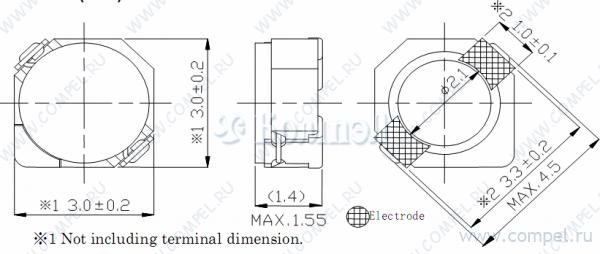

Чертеж серии CDRH2D14

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 3×3×1.55 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ CDRH2D18/HPNP-2R2NC (SUMIDA)

— в ленте 1000 шт LS: 19 Моточные изделия/магнитопрово — — — — — — — —
A+ CDRH4D28NP-2R2NC (SUMIDA)

— в ленте 2000 шт Катушка индуктивности 2,2+/-30% мкГн. В корпусе SMD размер 5,0х5,0x3,0, Ток насыщения 2... — — — — — — — — — —
A+ CDRH6D12NP-2R2NC (SUMIDA)

— 1 шт Дроссель - Ток: 2.5 А; Индуктивность: 2.2 мкГн; Допуск: ±30%; Насыщение: 2.8 А; Перегре... — — — — — — — — — —
A+ SKSHC0402-2R2M (SHIKUES)

—

 — — — — — — —
A+ CDRH3D16/HPNP-2R2NC (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 1.75 А; Индуктивность: 2.2 мкГн; Допуск: ±30%; Насыщение: 1.75 А; Перег... — — — — — — — —
A+ CDRH3D18NP-2R2NC (SUMIDA)

— 1000 шт — — — — — — — — —

Файлы 2

показать свернуть
SMD Power Inductor CDRH2D14 Description • Ferrite drum core construction. • Magnetically shielded. • L×W×H:3.2×3.2×1.55mm Max. • Product weight: 46mg(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. RoHS Dimension - [mm] ① Packaging • Carrier tape and reel packaging • 7.0”diameter reel • 1000pcs per reel ② ELECTRODE Land pattern and Schematics - [mm] Applications • Ideally used in Mobilephone,PDA,MP3, DSC/DVC, etc. as DC-DC converter inductors. 7 1. 3 4. 1. 3 Environmental Data • Operating temperature range: -40℃~+100℃ (including coil’s self temperature rise) • Storage temperature range: -40℃～+100℃ • Solder reflow temperature: 260 ℃ peak. 3 1. 1 2 （0.21μH～2.7μH） 1 2 （3.3μH～12μH） Page 1 of 4 Revised: 6-Jan-17 PDF
Документация на CDRH2D14NP-100NC

幻灯片 1

Дата модификации: 06.01.2017

Размер: 251.6 Кб

4 стр.

POWER INDUCTORS <SMD Type: CDRH Series> Type: CDRH2D14, CDRH2D14B/LD ◆ Product Description ・3.2×3.2mm Max.(L×W),1.55mm Max.Height ・Inductance range: 0.21～12μH (CDRH2D14), 1.2～39μH (CDRH2D14B/LD). ・Rated current range: 0.62～3.8A(CDRH2D14), 0.24～1.3A(CDRH2D14B/LD). ・CDRH2D14B/LD has a better stability in high(2MHz) and low(100KHz) frequency range. ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ・Ideally used in Mobilephone,PDA,MP3,DSC/DVC,etc as DC-DC Converter inductors. ・RoHS Compliance. ◆ Dimensions (mm) Electrode ※1 Not including terminal dimension. CDRH2D14 2 ※ 1.4 ※ 2 3. 3 φ 2. 2 ※1 3.0±0.2 0 1. ※1 3.0±0.2 1 .55 Ma x. El e c t r o d e ※ 1 Not including terminal dimension. CDRH2D14B/LD Please refer to the sales offices on our website for a representative near you www.sumida.com 1/3 PDF
Документация на серию CDRH2D14

Дата модификации: 30.08.2006

Размер: 163 Кб

3 стр.
