CDRH3D18NP-4R7NC

SUMIDA Co.
Дроссель 4.7 мкГн ±30%, 1.35 А
развернуть ▼ свернуть ▲
Фотография серии CDRH3D18
Footprint серии CDRH3D18

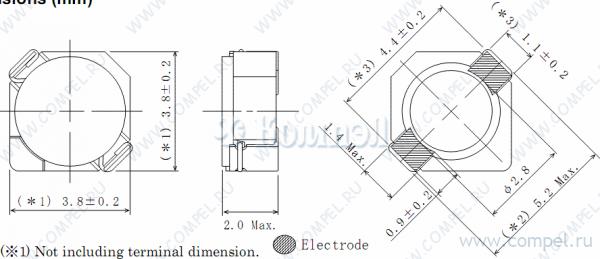

Чертеж серии CDRH3D18


Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 4×4×2 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ CDRH4D28NP-4R7NC (SUMIDA)

— в ленте 2000 шт Катушка индуктивности 4,7+/-30% мкГн. В корпусе SMD размер 5,0х5,0x3,0, Ток насыщения 1... — — — — — — — — — —
A+ CDRH6D28NP-5R0NC (SUMIDA)

— в ленте 1500 шт Дроссель - Ток: 2.4 А; Индуктивность: 5 мкГн; Допуск: ±30%; Корпус: SMD; Экран: есть; 7... — — — — — — — — — —
A+ MWSA0402S-4R7MT (SUNLORD)

— в ленте 15 шт

 — — —
A+ MWLA0402S-4R7MT (SUNLORD)

—

 — — —
A+ SKSHC0402-4R7 (SHIKUES)

—

 — — — — — — —
A+ CDRH3D28NP-4R7NC (SUMIDA)

— в ленте 500 шт Дроссель - Ток: 1.62 А; Индуктивность: 4.7 мкГн; Допуск: ±30%; Насыщение: 1.65 А; Перег... — — — — — — — — —

Файлы 2

показать свернуть
SMD Power Inductor CDRH3D18 Description • Ferrite drum core construction. • Magnetically shielded. • L×W×H:4.0×4.0×2.0 mm Max. • Product weight: 0.1g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. RoHS Dimension - [mm] 2 (＊ 0. 3) 1± ( ＊1 ) 3.8± 0.2 4. 1. 4± 3) 0. 2 (＊ ① MA X. 5. 8 X. MA ＊ 9± ( 0. Applications • Ideally used in Mobilephone,PDA,MP3, DSC/DVC, etc as DC-DC converter inductors. Land pattern and Schematics - [mm] 1 S 2 (1.0μH～6.8μH) Packaging • Carrier tape and reel packaging • 7.0”diameter reel • 1000pcs per reel 2) 0. 2 φ 2. 4 ELECTRODE 2 1. ② (＊1) 3.8±0.2 MAX. 2.0 Environmental Data • Operating temperature range: -40℃~+105℃ (including coil’s self temperature rise) • Storage temperature range: -40℃～+105℃ • Solder reflow temperature: 260 ℃ peak. 1 S 2 (10μH～47μH) Page 1 of 4 Revised: 9-Jan-17 PDF
Документация на CDRH3D18NP-2R2NC

幻灯片 1

Дата модификации: 09.01.2017

Размер: 264.2 Кб

4 стр.

POWER INDUCTORS <SMD Type: CDRH Series> Type: CDRH3D18 ◆ Product Description ・4.0×4.0mm Max.(L×W),2.0mm Max. Height. ・Inductance Range: 1.0～47μH. ・Rated current range: 0.35～2.40A. ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ・Ideally used in Mobilephone,PDA,MP3,DSC/DVC,etc as DC-DC Converter inductors. ・RoHS Compliance. ( 2 ＊ 0. 3) ( ＊ 1) 3.8± 0.2 1± 4. 4 1. ± 3) 0. 2 Dimensions (mm) (＊ 1. 4 Ma x. (※1) Not including terminal dimension. Electrode 5. 2 φ 2) ＊ ( 2.0 Max. 0. 9± 0. 2 ( ＊ 1) 3. 8± 0 .2 Ma 2. 8 x. ◆ ◆ Land Pattern (mm) Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CDRH3D18

Дата модификации: 30.08.2006

Размер: 207.2 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
