CDRH5D28RHPNP-470MC

Sumida
Дроссель 47 мкГн ±20%, 850 мА
развернуть ▼ свернуть ▲
Фотография серии CDRH5D28RHP

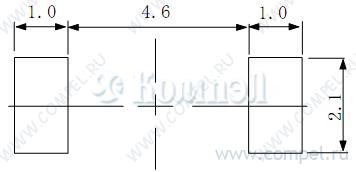

Footprint серии CDRH5D28RHP

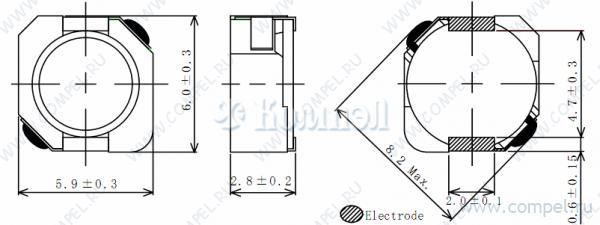

Чертеж серии CDRH5D28RHP


Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 6.3×6.2×3 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ CDRH104NP-470MC (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 1.1 А; Индуктивность: 47 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть; ... — — — — — — — — — —
A+ CDRH6D28NP-470NC (SUMIDA)

— в ленте 1500 шт Дроссель - Ток: 800 мА; Индуктивность: 47 мкГн; Допуск: ±30%; Корпус: SMD; Экран: есть;... — — — — — — — — — —
A+ CDRH8D43NP-470NC (SUMIDA)

— в ленте 500 шт Катушка индуктивности 47+/-30% мкГн. В корпусе SMD размер 8,3x8,3x4,5, Ток насыщения 1.8 A — — — — — — — — —

Файлы 2

показать свернуть
SMD Power Inductor CDRH5D28R/HP Description • Ferrite drum core construction. • Magnetically shielded. • L×W×H:6.3×6.2×3.0 mm Max. • Product weight: 0.4g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. RoHS Environmental Data • Operating temperature range: -40℃~+105℃ (including coil’s self temperature rise) • Storage temperature range: -40℃～+105℃ • Solder reflow temperature: 260 ℃ peak. Dimension - [mm] 8. 5.9±0.3 2.8±0.2 2 Ma ２ x. 2.0±0.1 Electrode 0 .6 ±0 . 15 4. 7 ±0 .3 6.0 ±0 .3 １ Packaging • Carrier tape and reel packaging • 13.0”diameter reel • 2000pcs per reel Applications • Ideally used in Notebook PC,HDD,DSC/DVC, LCD TV ,Game machine etc. as DC-DC converter inductors. 1.0 4.6 1.0 Land pattern and Schematics - [mm] 2.1 1 1 2 2 (2.2μH～10μH) (12μH～47μH) Page 1 of 4 Revised: 9-Jan-17 PDF
