CDRH73NP-100MC

Sumida
Дроссель 10 мкГн ±20%, 1.68 А
развернуть ▼ свернуть ▲
Фотография серии CDRH73
Внешний вид серии CDRH73

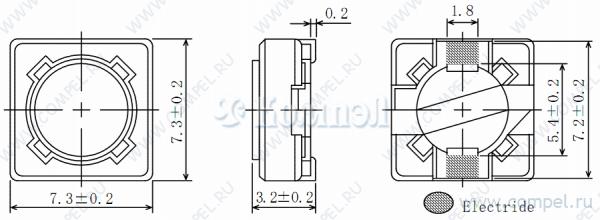

Чертеж серии CDRH73

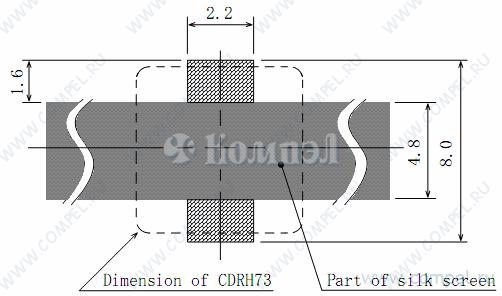

Footprint серии CDRH73
  • Группа: Дроссели
  • Серия: CDRH73
  • Корпус: —
  • Норма упаковки: 1000  шт. (в ленте)
  • снято с производства

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 7.5×7.5×3.4 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
P= CDRH73NP-100MC-B (SUMIDA)

— в ленте 1000 шт — — — — — — — — — —
A+ ETQP3M100KVN (PAN)

SMD2 в ленте 2000 шт — — — — — — — — — —
A+ CDRH103RNP-100NC-B (SUMIDA)

— в ленте 1000 шт Катушка индуктивности 10+/-30% мкГн. В корпусе SMD размер 10,5x10,3x3,1, Ток насыщения ... — — — — — — — — —
A+ CDRH5D28RHPNP-100MC (SUMIDA)

— в ленте 2000 шт — — — — — — — — —
A+ CDRH6D28NP-100NC (SUMIDA)

— в ленте 1500 шт Катушка индуктивности 10+/-30% мкГн. В корпусе SMD размер 7,0x7,0x3,0, Ток насыщения 1.7 A — — — — — — — — — —
A+ CDRH6D38NP-100NC (SUMIDA)

— в ленте 1000 шт Катушка индуктивности 10+/-30% мкГн. В корпусе SMD размер 7,0x7,0x4,0, Ток насыщения 2.0 A — — — — — — — — — —
A+ CDRH8D38NP-100NC (SUMIDA)

— в ленте 1000 шт LS: 19 1 Дроссель — — — — — — — — —
A+ CDRH8D43NP-100NC (SUMIDA)

— в ленте 500 шт Катушка индуктивности 10+/-30% мкГн. В корпусе SMD размер 8,3x8,3x4,5, Ток насыщения 4.0 A — — — — — — — — —

Файлы 2

показать свернуть
SMD Power Inductor CDRH73 Description • Ferrite drum core construction. • Magnetically shielded. • L W H: 7.5 7.5 3.4 mm Max. • Product weight: 0.63g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. • Halogen Free available. RoHS × × Halogen Free Dimension - [mm] 0.2 1.8 2 . 0 ± 4 . 5 2 . 0 ± 3 . 7 3.2±0.2 7.3±0.2 2 . 0 ± 2 . 7 Electrode Land pattern and Schematics - [mm] 6 . 1 Dimension of CDRH73 Environmental Data • Operating temperature range: -40 +100 (including coil’s self temperature rise) +100 • Storage temperature range: -40 • Solder reflow temperature: 260 peak. ℃～ ℃ ℃～ ℃ ℃ Packaging • Carrier tape and reel packaging • 12.9”diameter reel • 1000pcs per reel Applications • Ideally used in Notebook PC, LCD TV,DVD, Game machine, STB ,Projector etc as DC-DC converter inductors. 2.2 8 . 4 × × 0 . 8 Part of solder resist printing Page 1 of 5 Revised: 22-Aug-12 PDF
Документация на CDRH73NP-100MC

Microsoft PowerPoint - CDRH73

Дата модификации: 22.08.2012

Размер: 261 Кб

5 стр.

POWER INDUCTORS <SMD Type: CDRH Series> Type: CDRH73 ◆ Product Description ・7.5×7.5mm Max.(L×W), 3.4mm Max. Height. ・Inductance range: 10μH～1.0mH. ・Rated current range: 0.16～1.68A. ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ・Storage temperature range: -40℃～+100℃. ・Operating temperature range: -40℃～+100℃ (Including coil’s self temperature rise). ・Ideally used in Notebook PC, LCD TV,DVD, Game machine, STB ,Projector, etc as DC-DC converter inductors. ・RoHS compliance. 0.2 ◆ Dimensions (mm) 1.8 2 . 0 ± 4 . 5 2. 0 ± 3. 7 7.3±0.2 3.2±0.2 2 . 0 ± 2 . 7 Electride ◆ Land Pattern (mm) 2.2 6 . 1 8. 4 Dimension of CDRH73 0. 8 Part of silk screen Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CDRH73

Microsoft Word - CDRH73.doc

Дата модификации: 30.07.2010

Размер: 121.7 Кб

2 стр.
