CDRH74NP-331MC

SUMIDA Co.
Дроссель 330 мкГн ±20%, 320 мА
развернуть ▼ свернуть ▲
Фотография серии CDRH74
Внешний вид серии CDRH74

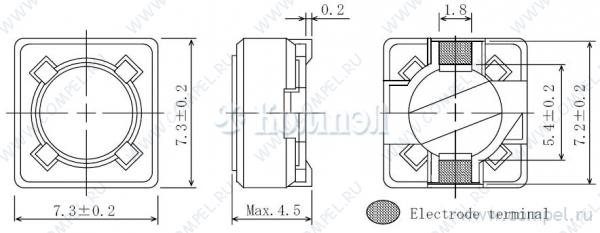

Чертеж серии CDRH74
Footprint серии CDRH74
  • Группа: Дроссели
  • Серия: CDRH74
  • Корпус: —
  • Норма упаковки: 1000  шт. (в ленте)
  • снято с производства

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 7.5×7.5×4.5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
P= CDRH74NP-331MC-B (SUMIDA)


CDRH74NP-331MC (SUMIDA) 		— в ленте 1000 шт — — — — — — — — — —
P= SWRH0704B-331MT (SUNLORD)

—

 — — — General Purpose Inductor, 330uH, 20%, 1 Element, Ferrite-Core, SMD, 3131
P= MS74-331MT (FNR)

—

 — — — —
A+ CDRH104RNP-331NC (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 520 мА; Индуктивность: 330 мкГн; Допуск: ±30%; Насыщение: 700 мА; Перег... — — — — — — — — —
A+ CDRH124NP-331MC (SUMIDA)

— в ленте 500 шт Дроссель - Ток: 500 мА; Индуктивность: 330 мкГн; Допуск: ±20%; Корпус: SMD; Экран: есть... — — — — — — — — — —
A+ CDR105BNP-331KC (SUMIDA)

— 500 шт Дроссель - Ток: 370 мА; Индуктивность: 330 мкГн; Допуск: ±10%; Корпус: SMD; Отверстие: ... — — — — — — — — — —

Файлы 2

показать свернуть
SMD Power Inductor CDRH74 Description • Ferrite drum core construction. • Magnetically shielded. • L W H: 7.5 7.5 4.5 mm Max. • Product weight: 0.78g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. • Halogen Free available. RoHS × × Halogen Free Dimension - [mm] 0.2 1.8 2 . 0 ± 3 . 7 2. 0 ± .45 4.5 Max. 7.3±0.2 2. 0 ± .27 Electrode Land pattern and Schematics - [mm] Environmental Data • Operating temperature range: -40 +100 (including coil’s self temperature rise) +100 • Storage temperature range: -40 • Solder reflow temperature: 260 peak. ℃～ ℃ ℃～ ℃ ℃ Packaging • Carrier tape and reel packaging • 12.9”diameter reel • 1000pcs per reel Applications • Ideally used in Notebook PC, LCD TV,DVD, Game machine, STB ,Projector etc as DC-DC converter inductors. 2.2 6 . 1 8 0 . 4 . 8 Dimension of CDRH74 × × Part of solder resist printing Page 1 of 5 Revised: 22-Aug-12 PDF
Документация на CDRH74NP-100MC

Microsoft PowerPoint - CDRH74

Дата модификации: 22.08.2012

Размер: 266.5 Кб

5 стр.

POWER INDUCTORS <SMD Type: CDRH Series> Type: CDRH74 ◆ Product Description × × ・Inductance range: 10μH～1.0mH. ・Rated current range: 0.18～1.84A. ・7.5 7.5mm Max.(L W), 4.5mm Max. Height. ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ℃～+100℃. ・Operating temperature range: -40℃～+100℃ (Including coil’s self temperature rise). ・Storage temperature range: -40 ・Ideally used in Notebook PC, LCD TV,DVD, Game machine, STB ,Projector etc as DC-DC converter inductors. ・Qualification to AEC-Q200. ・RoHS compliance. ◆ Dimensions (mm) 0.2 1.8 2. 0 ± 3. 7 7.3±0.2 2. 0 ± 4. 5 Max.4.5 2. 0 ± 2. 7 Electrode terminal ◆ Land Pattern (mm) 2.2 6. 1 8 . 4 Dimension of CDRH74 0 . 8 Part of silk screen Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CDRH74

Microsoft Word - CDRH74.doc

Дата модификации: 02.08.2010

Размер: 122.4 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
