CDRH8D28HPNP-4R7NC

SUMIDA Co.
Дроссель 4.7 мкГн ±30%, 3.6 А
развернуть ▼ свернуть ▲
Фотография серии CDRH8D28HP

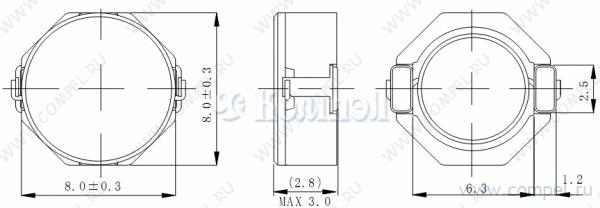

Чертеж серии CDRH8D28HP
Footprint серии CDRH8D28HP


Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 8.3×8.3×3 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 14

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ CDRH124NP-4R7MC (SUMIDA)

— в ленте 500 шт Катушка индуктивности 4.7+/-20% мкГн. В корпусе SMD размер 12,3x12,3x4,5, Ток насыщения... — — — — — — — — — —
A+ CDR7D43MNNP-4R7NC (SUMIDA)

— 1000 шт Дроссель - Ток: 4 А; Индуктивность: 4.7 мкГн; Допуск: ±25%; Насыщение: 6.2 А; Перегрев:... — — — — — — — — — —
A+ CDRH8D28NP-4R7NC (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 3.4 А; Индуктивность: 4.7 мкГн; Допуск: ±30%; Насыщение: 3.4 А; Перегре... — — — — — — — — —
A+ CDRH8D43NP-4R7NC (SUMIDA)

— в ленте 500 шт Дроссель - Ток: 4.1 А; Индуктивность: 4.7 мкГн; Допуск: ±30%; Насыщение: 5.6 А; Перегре... — — — — — — — — —
A+ MWSA0603S-4R7MT (SUNLORD)

— 65 шт

 — — —
A+ MWLA0603S-4R7MT (SUNLORD)

—

 — — —
A+ ETQP3M4R7KVN (PAN)

— в ленте 4000 шт — — — — — — — —
A+ ETQP3M4R7KVP (PAN)

— 4000 шт — — — — — — — —
A+ ETQP4M4R7YFP (PAN)

— 2000 шт — — — — — — — —
A+ SKSHC0603-4R7 (SHIKUES)

—

 — — — — — — —
A+ CDRH127NP-4R7NC (SUMIDA)

— в ленте 500 шт Катушка индуктивности 4.7+40%/-20% мкГн. В корпуе SMD размер 12,3х12,3x8,0, Ток насыщен... — — — — — — — — — — —
A+ CDRH103RNP-4R7NC-B (SUMIDA)

— в ленте 1000 шт Дроссель - Ток: 4 А; Индуктивность: 4.7 мкГн; Допуск: ±30%; Насыщение: 4.65 А; Перегрев... — — — — — — — — —
A+ CDRH8D38NP-4R7NC (SUMIDA)

— 1000 шт Дроссель - Ток: 4.4 А; Индуктивность: 4.7 мкГн; Допуск: ±30%; Насыщение: 4.6 А; Перегре... — — — — — — — — —
A+ CDRH105RNP-4R7NC (SUMIDA)

— 500 шт Дроссель - Ток: 6.1 А; Индуктивность: 4.7 мкГн; Допуск: ±30%; Насыщение: 6.4 А; Перегре... — — — — — — — — —

Файлы 2

показать свернуть
SMD Power Inductor CDRH8D28HP Description • Ferrite drum core construction. • Magnetically shielded. • L W H:8.3 8.3 3.0 mm Max. • Product weight: 0.57g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. • Halogen Free available. RoHS × × Halogen Free Environmental Data • Operating temperature range: -40 ~+100 (including coil’s self temperature rise) +100 • Storage temperature range: -40 • Solder reflow temperature: 260 peak. ℃ ℃～ ℃ Dimension - [mm] 3 . 0 ± 0 . 8 5 . 2 （2 .8 ） 8 .0 ± 0. 3 ℃ ℃ Packaging • Carrier tape and reel packaging • 12.9”diameter reel • 1000pcs per reel 1 .2 6 .3 MAX 3.0 × × Land pattern and Schematics - [mm] 8 . 2 6. 1 1 2 1 Applications • Ideally used in Notebook PC, Game machine, HDD, DVC, LCD TV etc as DC-DC converter inductors. 2 2 .0 10 .1 （3.3μH～7.3μH） （10μH～68μH） Electrical Characteristics Part Name Stamp CDRH8D28HPNP-3R3NC 3R3H CDRH8D28HPNP-4R7NC 4R7H CDRH8D28HPNP-7R3NC 7R3H CDRH8D28HPNP-100NC 100H CDRH8D28HPNP-150NC 150H CDRH8D28HPNP-220NC 220H CDRH8D28HPNP-330NC 330H CDRH8D28HPNP-470NC 470H CDRH8D28HPNP-680NC 680H μ ※ 3.3±30% 4.7±30% 7.3±30% 10±30% 15±30% 22±30% 33±30% 47±30% 68±30% Inductance ( H) [ within ] 1 Ω ℃ D.C.R. (m ) Max. (Typ.) (at 20 ) ※ Saturation Current (A) 2 ℃ at 20 ℃ at 100 Temperature Rise Current (A) 3 ※ 35(27) 6.50 4.60 3.80 40(31) 4.50 3.60 3.60 66(51) 4.00 3.10 2.40 78(60) 3.40 2.50 2.10 125(96) 2.80 2.30 1.70 182(140) 2.50 1.90 1.35 286(220) 1.90 1.60 1.10 345(265) 1.60 1.36 1.00 520(400) 1.30 1.10 0.80 ※1. Inductance measuring conditions at 100kHz. ※2. Saturation current: The DC current at which the inductance decreases to 65% of its nominal value. ※3. Temperature rise current: The DC current at which the temperature rise is △t＝40℃.(Ta＝20℃) Page 1 of 3 Revised: 7-Jan-14 PDF
Документация на CDRH8D28HPNP-100NC

Microsoft PowerPoint - CDRH8D28HP

Дата модификации: 07.01.2014

Размер: 140.2 Кб

3 стр.

Power Inductors <SMD Type: CDRH Series> Type: CDRH8D28 , CDRH8D28/HP ◆ Product Description ・8.3×8.3mm Max. (L×W ) , 3.0 mm Max. Height. ・Both Standard Type CDRH8D28 and High Power Type CDRH8D28/HP are available. ・Inductance Range: 1.0～100μH(CDRH8D28) ; 3.3～68μH(CDRH8D28/HP) ・Rated current range: 0.75～6.5A(CDRH8D28) ; 0.8～3.8A(CDRH8D28/HP). ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ・Ideally used in Notebook PC, Game machine,HDD,DVC,LCD TV etc as DC-DC Converter inductors. ・RoHS Compliance. 2.5 8.0 ±0.3 ◆ Dimensions (mm) （2.8 ） MAX 3.0 8.0 ±0.3 6.3 1.2 ◆ Land Pattern (mm) 10.1 2.8 6.1 2.0 Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CDRH8D28HP

Дата модификации: 01.11.2007

Размер: 144.2 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
