CDRR94NP-2R2MC

Sumida
Дроссель 2.2 мкГн ±20%, 3.4 А
развернуть ▼ свернуть ▲
Фотография серии CDRR94
Чертеж серии CDRR94

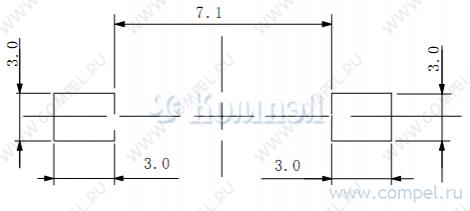

Footprint серии CDRR94

  • Группа: Дроссели
  • Серия: CDRR94
  • Корпус: —
  • Норма упаковки: 500  шт.
  • не рекомендуется для новых разработок

Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 12.9×9.4×5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ MWSA0402S-2R2MT (SUNLORD)

— в ленте 1300 шт

 — — —
A+ CDRH5D28RHPNP-2R2NC (SUMIDA)

— в ленте 2000 шт Дроссель - Ток: 3.8 А; Индуктивность: 2.2 мкГн; Допуск: ±25%; Насыщение: 5.5 А; Перегре... — — — — — — — — —
A+ CDRH8D43NP-2R0NC (SUMIDA)

— в ленте 500 шт Дроссель - Ток: 5.5 А; Индуктивность: 2 мкГн; Допуск: ±30%; Насыщение: 7 А; Перегрев: 5... — — — — — — — — —
A+ CDRH103RNP-2R2NC-B (SUMIDA)

— в ленте 1000 шт Катушка индуктивности 2.2+/-30% мкГн. В корпусе SMD размер 10,5x10,3x3,1, Ток насыщения... — — — — — — — — —

Файлы 2

показать свернуть
SMD Power Inductor CDRR94 Description • Ferrite drum core construction. • Magnetically shielded. • L×W×H: 12.9×9.4×5.0mm Max. • Product weight: 0.85g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. RoHS Environmental Data • Operating temperature range: -40℃～+100℃ (including coil’s self temperature rise) • Storage temperature range: -40℃～+100℃ • Solder reflow temperature: 260 ℃ peak. Dimension - [mm] MAX.12.9 7.4 2.6 2.6 MAX.9.4 MAX.5.0 Packaging • Carrier tape and reel packaging. • 13”diameter reel • 500pcs per reel Applications • Ideally used in Portable Computers, Video Recorder, DSC/DVC, etc as DC-DC Converter inductors. Land pattern and Schematics - [mm] 3.0 3.0 7.1 3.0 3.0 Page 1 of 4 Revised: 9-Jan-17 PDF
Документация на CDRR94NP-100MC

幻灯片 1

Дата модификации: 09.01.2017

Размер: 232.2 Кб

4 стр.

Power Inductor< SMD Type : CDRR Series> Type:CDRR94 ◆ Product Description ・12.9×9.4mm Max. (L×W), 5.0 mm Max. Height. ・Inductance range: 1.0～100μH. ・Rated current range: 0.4～5.0A. ・In addition to the standards versions shown here, custom inductors are also available to meet your exact requirements. ◆ Feature ・Magnetically shielded construction. ・Ideally used in Portable Computers, Video Recorder, DSC/DVC, etc as DC-DC Converter inductors. ・RoHS Compliance. ◆ Dimensions (mm) 7.4 2. 6 MAX.9.4 M A X . 5 .0 2.6 M A X. 1 2 . 9 ◆ Land Pattern (mm) 3.0 3.0 7.1 3.0 3.0 Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CDRR94

Дата модификации: 30.08.2006

Размер: 211.3 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
