CPFC74NP-PS01H2A30

SUMIDA Co.
Common mode for MAX5969AEVKIT CPFC74 Descriptions  IEEE 802.3af/at-compliant PD reference  9.5× 5.7mm Max.(L× W), 5.1mm Max. Height  Ideally used in AV,OA equipment..  RoHS Compliance  Sumida Type name : CPFC74 1.3±0.1 2.54±0.15 Dimensions (mm [inch] ) 5.5±0.2 0.15 7.0±0.2 6.4±0.2 9.5 MAX. 5.08 MAX. Land patterns (mm [inch] ) Connections ② ③ ① ④ 2.54 1.8 1.6 6.7 Marking of...
развернуть ▼ свернуть ▲
Фотография серии CPFC74
Изображение серии CPFC74

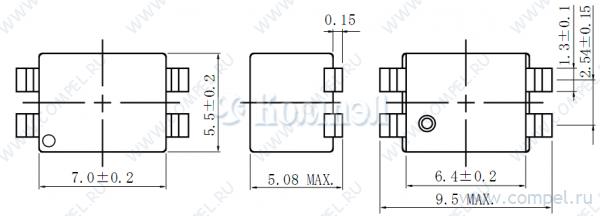

Чертеж серии CPFC74

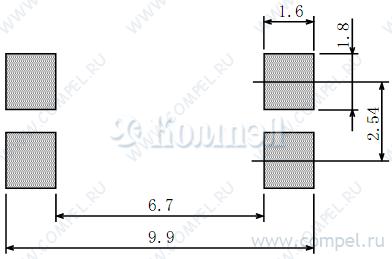

Footprint серии CPFC74

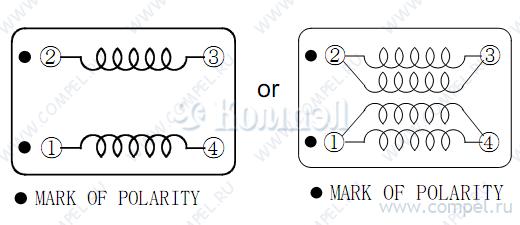

Схема серии CPFC74



Технические характеристики

показать свернуть
Тип тока фильтруемой шины
Номинальный ток
Импенданс
Способ монтажа
Размер 9.5×5.7×5.08 мм
Максимальное омическое сопротивление
Семейство
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 3

показать свернуть
Common mode for MAX5969AEVKIT CPFC74 Descriptions  IEEE 802.3af/at-compliant PD reference  9.5× 5.7mm Max.(L× W), 5.1mm Max. Height  Ideally used in AV,OA equipment..  RoHS Compliance  Sumida Type name : CPFC74 1.3±0.1 2.54±0.15 Dimensions (mm [inch] ) 5.5±0.2 0.15 7.0±0.2 6.4±0.2 9.5 MAX. 5.08 MAX. Land patterns (mm [inch] ) Connections ② ③ ① ④ 2.54 1.8 1.6 6.7 Marking of polarity 9.9 Electrical characteristics Part No. CPFC74NP-PS10H2A15 CPFC74NP-PS02H2A20 CPFC74NP-PS03H2A25 CPFC74NP-PS01H2A30 Impedance Min.700Ω (100ＭHｚ) Min.200Ω (20~300ＭHｚ) Min.300Ω (160ＭHｚ) Min.100Ω (100~300ＭHｚ) Withstanding voltage (CoilCoil) 5sec. Insulation resistance(coilcoil) DC100v, 1min. D.C.R. (1-2),(3-4) short Rated current (1-2),(3-4) short D.C.125V Min.10MΩ Max.120mΩ 1.5A D.C.125V Min.10MΩ Max.120mΩ 2.0A D.C.125V Min.10MΩ Max.120mΩ 2.5A D.C.125V Min.10MΩ Max.60mΩ 3.0A Remarks： Sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text sample text. Page 1 of 2 www.sumida.com Ver.1.0 (November 2, 2017) PDF
Документация на CPFC74NP-PS03H2A25

Дата модификации: 01.11.2018

Размер: 319.2 Кб

2 стр.

DC COMMON MODE CHOKE COIL <SMD Type:CPFC Series> Type: CPFC74 ◆ Product Description ・9.5×5.7mm Max.(L×W), 5.1mm Max. Height . ◆ Feature ・Ideally used in CAN BUS ,AV,OA equipment. ・RoHS Compliance 1.3±0.1 2.54±0.15 ◆ Dimensions (mm) 5.5±0.2 0.15 7.0±0.2 6.4±0.2 9.5 MAX. 5.08 MAX. ＊ Dimension does not include solder used on coil. ◆ Land Pattern (mm) ◆ Schematics (Bottom) 1.8 1.6 ② ③ ③ ① ④ 2.54 or ① 6.7 ② ④ MARK OF POLARITY MARK OF POLARITY 9.9 ◆ Specification (For CAN bus) Insulation Impedance (Ω) Resistance (L1,L2 Parallel) (MΩ)(Coil-Coil) (10～100MHz) (DC80V 1min) Withstanding Voltage (coil-coil) (5sec) D.C.R. (Ω) (1-2)at 20℃ (3-4) short ※ Part Name. Stamp CPFC74NP-CB1ØM4 C10M 1000 MIN. 100 MIN. 200V DC 0.6 MAX. CPFC74NP-CBØ8M6 C08M 800 MIN. 100 MIN. 200V DC 0.5 MAX. ※ D.C.R. is measured by 2 lines as series because impedance will be deteriorated when D.C.R. is measured by 1 line. Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию CPFC74

Дата модификации: 16.10.2006

Размер: 133.6 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.

    CPFC74NP-PS03H2A25 (SUMIDA)
