RCH114NP-101KB

Sumida
Дроссель 100 мкГн ±10%, 1.7 А
развернуть ▼ свернуть ▲
Фотография серии RCH114

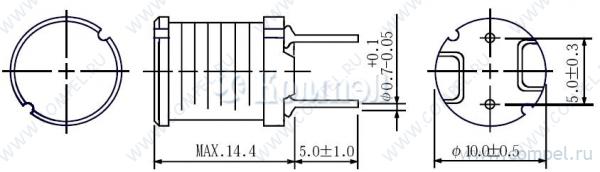

Чертеж серии RCH114



Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Корпус производителя
Экранирование магнитное
Температура рабочая
Размер 10.5×10.5×14.4 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Индуктивность Допуск DCR Ток рабочий Ток насыщения Частота саморезонанса Добротность Корпус производителя Частота измерения Экранирование Исполнение Тип сердечника Способ монтажа Применение Температура рабочая Примечание Карточка
товара
A+ MCDR1419NP-101K (SUMIDA)

— 100 шт — — — — — — — — — — —
A+ RCH110NP-101K (SUMIDA)

— 100 шт Катушка индуктивности 100+/-10% мкГн. В корпусе THT размер 10.5х10,5, Ток насыщения 1.7 А — — — — — — — — — — —
A+ MCDR1511NP-101K (SUMIDA)

— 100 шт — — — — — — — — — — —

Файлы 2

показать свернуть
Pin type Power Inductor RCH114 Description • Ferrite drum core construction. • Magnetically unshielded. • L×W×H: 10.5×10.5×14.4mm Max. • Product weight: 4.1 g(Ref.) • Moisture Sensitivity Level: 1 • RoHS compliance. Applications • Ideally used in Printers, LCD TV, DVD, Copy Machine, Main board of the compounding machines etc. as DC-DC Converter inductors. Environmental Data • Operating temperature range: -40℃～+100℃ (including coil’s self temperature rise) • Storage temperature range: -40℃～+100℃ Packaging • Box packaging (100pcs/box). MAX.14.4 5.0±1.0 5.0±0.3 +0.1 φ0.7-0.05 Dimensions - [mm] φ10.0±0.5 Schematics- [mm] Note： This specification is subject to change without notice. Please contact your nearest sales office for updated information when placing an order. Page 1 of 8 www.sumida.com Version 1.0 (February 26, 2019) PDF
Документация на RCH114NP-100KB

Basic Formatting Rules

Дата модификации: 20.05.2021

Размер: 606.4 Кб

8 стр.

Power Inductor< Pin Type: RCH Series> Type: RCH114 Product Description 10.5mm Max. φ, 14.4mm Max. Height. Inductance Range: 6.3 H 39mH Rated current range: 0.09 4.3A In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. Feature Magnetically unshielded construction. Ideally Used in Printers, LCD TV, DVD, Printer, Copy Machine, Mainboard of the compounding machines, etc as Power Supplies’s Inductors or DC-DC Converter inductors. RoHS Compliance Dimensions (mm) Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2 PDF
Документация на серию RCH114

Дата модификации: 01.09.2006

Размер: 67.8 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
