RCH855NP-5R9M

Sumida
Дроссель 5.9 мкГн ±20%, 2.2 А
развернуть ▼ свернуть ▲
Фотография серии RCH-855

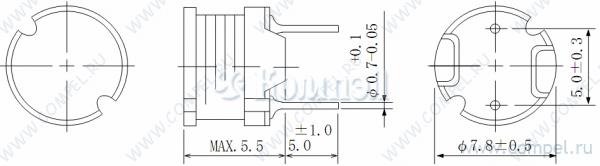

Чертеж серии RCH-855



Технические характеристики

показать свернуть
Индуктивность номинальная
Допуск по индуктивности
Ток рабочий
Ток насыщения
Корпус производителя
Экранирование магнитное
Размер 8.3×8.3×5.5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
PIN type Power Inductor RCH-855 Description  Ferrite drum core construction.  Magnetically shielded.  L×W×H: 8.3×8.3×5.5mm Max.  Product weight:.0.9g(Ref.)  Moisture Sensitivity Level: 1  RoHS compliance. Applications  Ideally used in Printers, LCD TV, DVD, Copy Machine, Mainboard of the compounding machines, etc. as DCDC Converter inductors. Environmental Data  Operating temperature range: -40℃～+100℃ (Including coil’s self temperature rise)  Storage temperature range: -40℃～+100℃ Packaging  Box packaging (100pcs/box). Dimensions - [mm] Schematics- [mm] Note： This specification is subject to change without notice. Please contact your nearest sales office for updated information when placing an order. Page 1 of 7 www.sumida.com Version 1.0 (December 4, 2018) PDF
Документация на RCH855NP-101K

Basic Formatting Rules

Дата модификации: 06.12.2018

Размер: 692.2 Кб

7 стр.

Power Inductor< Pin Type: RCH Series> Type: RCH-855 ◆ Product Description ・8.3mm Max. φ, 5.5mm Max. Height. ・Inductance Range: 2.5μH～10mH ・Rated current range: 37mA～3.1A ・In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. ◆ Feature ・Magnetically unshielded construction. ・Ideally Used in Printers, LCD TV, DVD, Printer, Copy Machine, Mainboard of the compounding machines, etc as Power Supplies’s Inductors or DC-DC Converter inductors. ・RoHS Compliance MAX.5.5 ±1.0 5.0 5.0±0.3 +0.1 φ 0.7-0.05 ◆ Dimensions (mm) φ7.8±0.5 Please refer to the sales offices on our website for a representative near you www.sumida.com 1/3 PDF
Документация на серию RCH-855

Дата модификации: 30.08.2006

Размер: 180 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
