TR93F-12VDC-SC-C

Tai-Shing Electronic Components
Реле - Конфиг: 1C; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 1.6 Вт; Iкомм: 30 А; UDC: 14 В
развернуть ▼ свернуть ▲
Фотография серии TR93

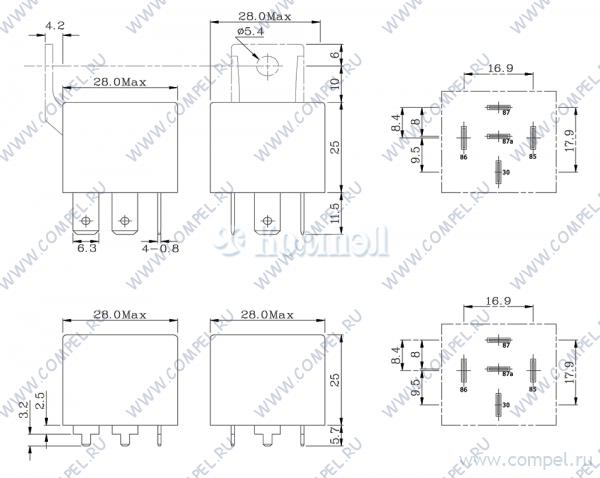

Чертеж серии TR93



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 28×28×41 мм
Способ подключения выводов
Особенности
Применение
  Примечания: Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.134A (Coil), 18VDC (Coil), 1600mW (Coil), 40A (Contact), 14VDC (Contact), DC Input, Random, DC Output, Panel Mount
Магнитная система катушки
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
P= HFV15/12-Z4ST (HONGFA)

—

 — — — — — — — — — — — — — — — —
A- HFV15-P/12-ZST (HONGFA)

— — — —
A- HHC71G-1C-12D (NCR)

— на поддоне 10 шт — — — — —
A- NT90TNCSDC12VSB0.9 (FORWARD)

— в линейках 15 шт

 — — —
A- TR90-12VDC-SC-C5-R (TS)

— 1 шт Класс изоляции катушки стандартный — —
A- TR91F-12VDC-SC-C-R (TS)

— на поддоне 20 шт — —
A- TRP-12VDC-SA-C8-R (TS)

— 1 шт — — —
A- NRA04-C12D (NCR)

— 1 шт Реле - Конфиг: 1C; Uкатушки: 12 В; AC-DC: DC; Pупр(max): 1.9 Вт; Iкомм: 30 А; UDC: 14 В — — — — —
A- NRP-16-C-12D-0.93W 30A (NCR)

— 50 шт — — —
A- NRP17-C12D (NCR)

—

 — — —
A- NV23KCS30DC12VS0.55 (FORWARD)

— — — — —
A- HFV15-P/12-ZT-R (HONGFA)

— — — —
A- NT90RHCE12CB0.9 (FORWARD)

—

 — — —
A- HFV15/12-Z1ST (HONGFA)

— — — —
A- HFV15/12-Z1ST-D (HONGFA)

— — — —
A- HFV15/12-Z1T (HONGFA)

— — — —
A- HFV15/12-Z1T-D (HONGFA)

— — — —
A- HFV15/12-Z1T-R (HONGFA)

— — — —
A- HFV15/12-Z1TJ-D (HONGFA)

— — — —
A- HFV15/12-Z1TJ-R (HONGFA)

— — — —
A- HFV15/12-Z4TJ (HONGFA)

— — — —
A- HFV6-G/12-ZST-D (HONGFA)

— Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.097A (Coil), 20VDC (Coil), 1160mW (Coil), 35A (Contact), 16VDC (Contact), DC Input, Random, DC Output, Panel Mount — —
A- HFV15-P/12-ZT (HONGFA)

— — — —
A- HFV6-G/12-ZT-D (HONGFA)

— Power/Signal Relay, 1 Form C, SPDT, Momentary, 0.097A (Coil), 20VDC (Coil), 1160mW (Coil), 35A (Contact), 16VDC (Contact), DC Input, Random, DC Output, Panel Mount — —

Файлы 1

показать свернуть
TR93 ■ MAIN FEATURES  Small size, heavy duty, capable of 40A.  Low contacts voltage drop (3mV/A), reduce circuit consumption and contacts noise.  Contact structure, performance reliable, with plug-in pins, bracket model available, handle with ease. ■ APPLICATIONS Option Socket：  Car compressor, light, starter, horn. Automatic devices, communication equipment, control and switch circuit, etc. Please refer appendix P103  OD07-0011A  OD07-0012A  OD07-0013A  OD07-0014A  OD07-0022A ■ ORDERING INFORMATION Nominal coil voltage : DC 6V, 12V, 24V Contact material A : AgNi C : AgSnIn Type TR93 F 12V DC S C C R R : RoHS Compliant Add suffix "R" for RoHS compliant only use for order indentify not use for safety certified Terminal Form Cover Form S : Solder lug / Plug-in Type Coil Parallel Component Nil : Standard Cover Type P : PC board Type Nil : Standard F : Bracket Cover Type R : Resister Contact Arrangment D1 : Coil parallel with diode 1N4007 the Positive pole "+" on #85 terminal A : 1 Form A D2 : Coil parallel with diode 1N4007 the Negative pole "-" on #85 terminal C : 1 Form C D : 1 Form A ; With Double #87 Terminal ■ DIMENSION(unit:mm) ■ DRILLING(unit:mm) ■ WIRING DIAGRAM 1 From A 85 * 30 87 COM . N.O 87 86 87a 1 From B 85 86 * 30 85 87a N.C 30 CO M . 86 1 From C 85 * 87 N.O 87a N.C 86 87 87a 85 86 30 30 CO M . * 1 From D 85 87 87 30 COM . N .O x2 86 * Coil Parallel Component Option Tai-Shing Electronic Components Corp. www.tai-shing.com.tw 93 PDF
Документация на серию TR93

Microsoft Word - 93.TR93_R_F0413.doc

Дата модификации: 16.09.2006

Размер: 508 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
