TRR-1A-05F-00D-R

Tai-Shing Electronic Components
TRR ▓ MAIN FEATURES  Miniature, cost-effective switching solution.  State of the art capsule designs.  Molded construction for compatibility with automatic board processing.  Epoxy-molded dual-in-line package.  Completely washable.  UL and cUL recognized. ▓ APPLICATIONS  Measuring equipment, Communication equipment, Control equipment, Appliances, etc. ▓ ORDERING INFORMATION Contact Arr...
развернуть ▼ свернуть ▲
Фотография серии TRR

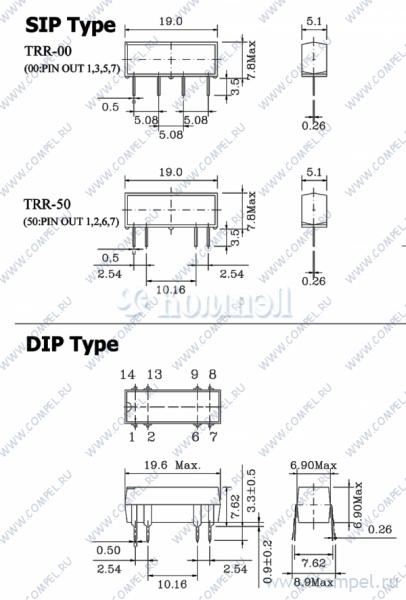

Чертеж серии TRR



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 19×5.1×7.8 мм
Способ подключения выводов
Особенности
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
P= EDR1D1A0500Z (ECE)

— 1 шт

 — — Miniature, cost-effective switching solution, Molded construction for compatibility with automatic board processing, Completely washable, The high sensitivity allows direct driving by TTL —
A- TRR-1A-05-S-00R (TS)

— в линейках 25 шт — — — — —

Файлы 1

показать свернуть
TRR ▓ MAIN FEATURES  Miniature, cost-effective switching solution.  State of the art capsule designs.  Molded construction for compatibility with automatic board processing.  Epoxy-molded dual-in-line package.  Completely washable.  UL and cUL recognized. ▓ APPLICATIONS  Measuring equipment, Communication equipment, Control equipment, Appliances, etc. ▓ ORDERING INFORMATION Contact Arrangent : 1A, 1B, 1C, 2A, Type TRR 1A Nominal Coil voltage : 05 : 5VDC, 12 : 12VDC, 24 : 24VDC, 05 D Function : 00 D Nil : Standard D : DOIDE R : RoHS Compliant Add suffix "R" for RoHS compliant only use for order indentify not use for safety certified R Special Code : Package : F : SIP Type D : DIP Type S : SMD Type SIP Type DIP / SMD Type DIP Type only ▓ DIMENSION(unit:mm) 00 : coil 3 50 : coil 2 00 : coil 2 10 : coil 2&13 20 : coil 2 30 : coil 2 ▓ DRILLING(unit:mm) 5 6 6 6 6 6 (pin out 14, 2, 6, 8.) Only for DIP ▓ WIRING DIAGRAM SIP Type TRR-00 (00:PIN OUT 1,3,5,7) 1A TRR-50 (50:PIN OUT 1,2,6,7) 1A (With Diode Type Options) DIP Type 1A 1C 2A 1B 1C* (With Diode Type Options) *only for DIP type 20 *Please kindly note the pin out of 00, 10, 20 Type Tai-Shing Electronic Components Corp. www.tai-shing.com.tw 27 PDF
Документация на серию TRR

Microsoft Word - 27.TRR_R _06_0816.doc

Дата модификации: 16.09.2006

Размер: 213.7 Кб

2 стр.
