TRY-24VDC-P-2C

Tai-Shing Electronic Components
Реле - Конфиг: 2C; Uкатушки: 24 В; AC-DC: DC; Pупр(max): 900 мВт; Iкомм: 10 А; UDC: 30 В
развернуть ▼ свернуть ▲
Фотография серии TRY

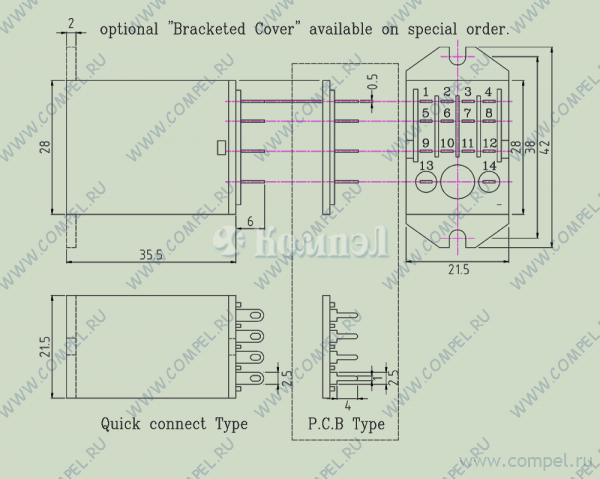

Чертеж серии TRY



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 42×21.5×35.5 мм
Способ подключения выводов
Особенности
Применение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
A- TRL-24VDC-P-2C (TS)

— 1 шт — — — —
A- HF157F/024-2Z25FD1 (HONGFA)

— AgSn02, Dust protected, With LED, button type — —

Файлы 1

показать свернуть
TRY ■ MAIN FEATURES  Long life and high reliability  Strong construction for vibration and shock  Approximately thousands for kinds are available depending on the combination of terminals, covers, contact ratings, coil etc.  Molded material : All UL 94V-0  UL & cUL recognized. ■ APPLICATIONS Option Socket：  Power station control equipments  Transportations  Refrigerators  Coil operated machines  Office machines  Building control equipments  Medical equipments  Amusement devices, etc. Please refer appendix P101、P102  OD07-0004A (PYF-08AE)  OD07-0005A (PYF-14AE)  OD07-0006A (PYF-14A)  OD07-0007A (PYF-08A)  OD07-0008A (PY-08-02)  OD07-0021A (PY-14-02) ■ ORDERING INFORMATION Nominal coil voltage : DC 6V, 12V, 24V, 48V, 100/110VDC AC 6V, 12V, 24V, 48V, 100/110V, 110/120V, 200/220V, 220/240 VAC Type TRY Terminal Form F 12V P DC F : BRACKETED COVER ■ DIMENSION(unit:mm) AC DC 4 S : Solder lug / Quick connect type P : PC board type R C Contact Arrangent 2 : DPDT (2C) 4 : 4PDT (4C) Nil : Standard L : LED R : RoHS Compliant Add suffix "R" for RoHS compliant only use for order indentify not use for safety certified According the 2002/95/EC：AgCdO Exempted ■ DRILLING(unit:mm) ■ WIRING DIAGRAM (Bottom views) Tai-Shing Electronic Components Corp. www.tai-shing.com.tw 65 PDF
Документация на серию TRY

Microsoft Word - 65.TRY_06-0905.doc

Дата модификации: 16.09.2006

Размер: 204.9 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
