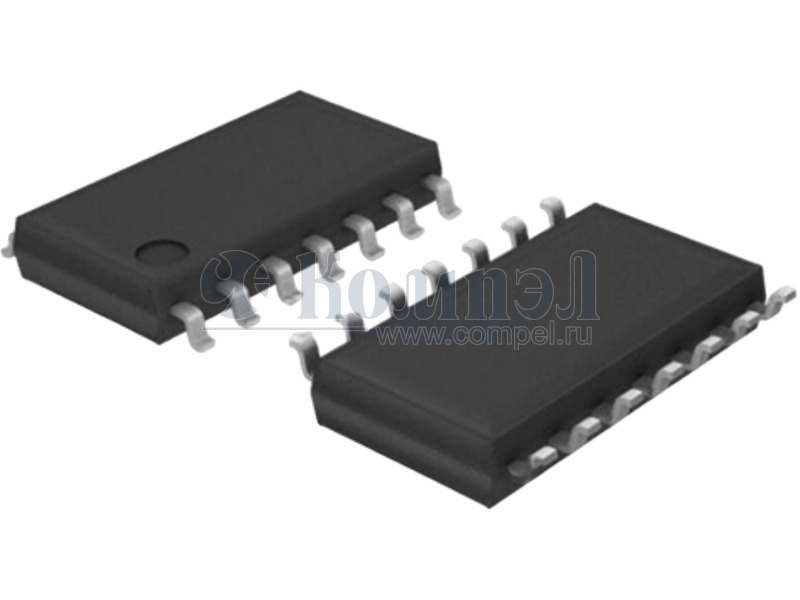

LM324[SOP-14]

UTC
UTC LM324 LINEAR INTEGRATED CIRCUIT QUAD OPERATIONAL AMPLIFIERS DESCRIPTION SOP-14 The UTC LM324 consists of four independent, high gain internally frequency compensated operational amplifiers which are designed specifically to operated from a single power supply over a wide voltage range. Operation from split power supplies is also possible. Application areas include transducer amplifier, ...
развернуть ▼ свернуть ▲


Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Тип ОУ Особенность Каналы U пит Iпотр R‑to‑R Прог. Кусил. GBW Скорость Шум T раб Примечание Карточка
товара
P= LM324G-S14-R (UTC)

SOP-14 — — — — — — — —
P- LM324ADR (YOUTAI)

SOP-14 в ленте 2500 шт — — — — —
P- LM324 (JSCJ)

SOP-14 в ленте 2500 шт

 Операционный усилитель с низким током питания — — — — — — — —
P- LM324A-SR (3PEAK)

SO-14 SOIC14 в ленте 2500 шт —
F~ MS324 (RUIMENG)

SOP-14 в ленте 2500 шт Операционный усилитель с низким током питания — — — —

Файлы 1

показать свернуть
UTC LM324 LINEAR INTEGRATED CIRCUIT QUAD OPERATIONAL AMPLIFIERS DESCRIPTION SOP-14 The UTC LM324 consists of four independent, high gain internally frequency compensated operational amplifiers which are designed specifically to operated from a single power supply over a wide voltage range. Operation from split power supplies is also possible. Application areas include transducer amplifier, DC gain blocks and all the conventional OP amp circuits which now can be easily implemented in single power supply system. DIP-14 TSSOP-14 FEATURES *Internally frequency compensated for unity gain. *Large DC voltage gain :100dB. *Wide operating supply range (Vcc=3V~32V). *Input common-mode voltage includes ground. *Large output voltage swing: From 0V to Vcc-1.5V. *Power drain suitable for battery operation. PIN CONFIGURATIONS OUT 1 1 14 OUT 4 IN 1(-) 2 13 IN 4(-) IN 1(+) 3 12 IN 4(+) Vcc 4 11 GND IN 2(+) 5 10 IN 3(+) IN 2(-) 6 9 IN 3(-) 7 8 OUT 2 UTC OUT 3 UNISONIC TECHNOLOGIES CO., LTD. 1 QW-R105-006,C PDF
Документация на LM324[DIP-14]

Дата модификации: 07.02.2002

Размер: 55.3 Кб

5 стр.

    Публикации 1

    показать свернуть
    08 декабря 2025
    новость

    Конкурентоспособные операционные усилители китайского производства на складе КОМПЭЛ

    Артем Малинин (КОМПЭЛ) На складе компании КОМПЭЛ поддерживается ассортимент операционных усилителей производства Ruimeng, Runic, SG–Micro, 3PEAK, JSCJ и ряда других квалифицированных китайских производителей для различных проектов в области... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
