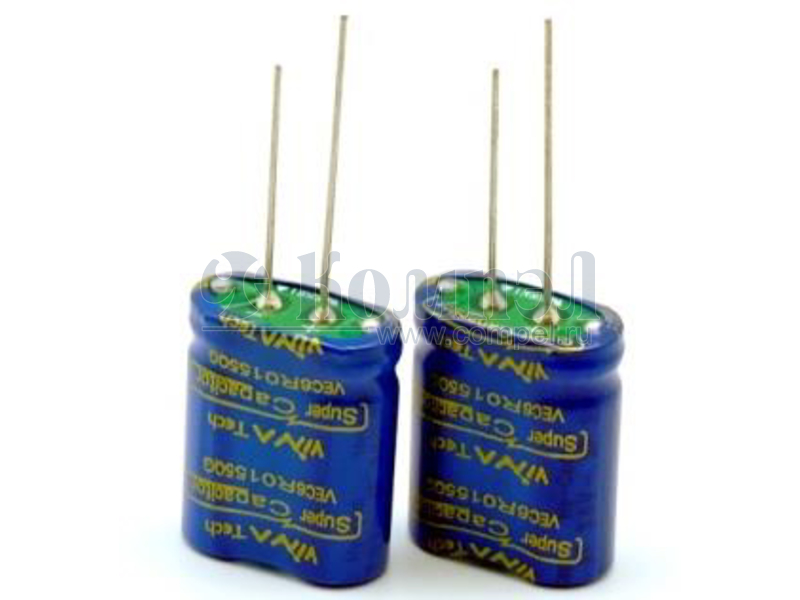

VEC 6R0 155 QG-I

6.0V 1.5F 2 SERIAL MODULE FEATURES 2 units serially connected to provide 6.0V products Lead terminal type 2-Pin terminal type according to customer’s requirement Drawing (+)Positive polarity I TYPE (+)Positive polarity Ød ±0.1 O TYPE P ± 0.2 W ± 1.0 P ± 0.2 W ± 1.0 Ød ±0.1 15 Min. 15 Min. L ± 1.5 D +0.1Max. 19 Min. (-)Negative polarity L ± 1.5 19 Min. (+)Positive polarity Ød ±0....
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Рабочее напряжение
Номинальная ёмкость
Эквивалентное последовательное сопротивление
Монтаж
Шаг между выводами
Рабочая температура
Размер 17×8.5×22 мм
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Напряжение Ёмкость ESR Монтаж Шаг Траб Примечания Карточка
товара
A- WEC6R0155QG I (VINATECH)

200 шт

Файлы 1

показать свернуть
6.0V 1.5F 2 SERIAL MODULE FEATURES 2 units serially connected to provide 6.0V products Lead terminal type 2-Pin terminal type according to customer’s requirement Drawing (+)Positive polarity I TYPE (+)Positive polarity Ød ±0.1 O TYPE P ± 0.2 W ± 1.0 P ± 0.2 W ± 1.0 Ød ±0.1 15 Min. 15 Min. L ± 1.5 D +0.1Max. 19 Min. (-)Negative polarity L ± 1.5 19 Min. (+)Positive polarity Ød ±0.1 D = 8.5mm P ± 0.2 W ± 1.0 H TYPE 15 Min. L ± 1.5 D +0.1Max. (-)Negative polarity TYPE I O H P 4.7 12.3 8.5 19 Min. D +0.1Max. (-)Negative polarity SPECIFICATION ITEM CHARACTERISTICS Rated Voltage (VR) 6.0 V Operating Temperature -40 ~ +65℃ Capacitance Tolerance -10 ~ +30% High Temp. Load Life (65℃) Measure After 1,000 hours at VR loaded under +65℃, capacitors meet the following criteria. Cap. Change ≤ 30% of initial value ESR Change 2 time of specified value Cycle 500,000 ≤ 30% of initial value Cap. Change Cycle Life Characteristics ESR Change 100% increase from specified value Condition Cycle of Charge/discharge from VR to 1/2VR 2 years No Electrical Charge, Temperature Below 70℃ (ΔC : ≤10% of initial value / ΔESR : ≤ 50% of initial value) Shelf Life Part Number VEC6R0155QG ESR (mΩ) Rated Capacitance Voltage (F) AC(1㎑) DC (V) 6.0 1.5 145 215 Size (㎜) Max. Current (A) Leakage Current (㎃, 72hr) D×W×L 3.5 0.010 8.5×17×22 Weight Volume (g) (㎖) 3.3 2.8 * Max. Current : 1 sec. discharge to 1/2VR * When do module more than 2 series, please fully discharge over 1 hour first, then assemble right after within 1 hour. VINATech Co., Ltd. Tel : +82 31 448 3066 E-mail : hycap@vina.co.kr Web : www.vina.co.kr Version 9.2 on February 18, 2019 PDF
Документация на VEC 6R0 155 QG-I

슬라이드 1

Дата модификации: 18.02.2019

Размер: 219.4 Кб

1 стр.
