VEC 6R0 355 QG-I

VINATech
6.0V 3.5F 2 SERIAL MODULE FEATURES 2 units serially connected to provide 6.0V products Lead terminal type 2-Pin terminal type according to customer’s requirement Drawing (+)Positive polarity I TYPE (+)Positive polarity Ød ±0.1 O TYPE P ± 0.2 W ± 1.0 P ± 0.2 W ± 1.0 Ød ±0.1 15 Min. 15 Min. L ± 1.5 D +0.1Max. 19 Min. (-)Negative polarity L ± 1.5 19 Min. (+)Positive polarity Ød ±0....
развернуть ▼ свернуть ▲

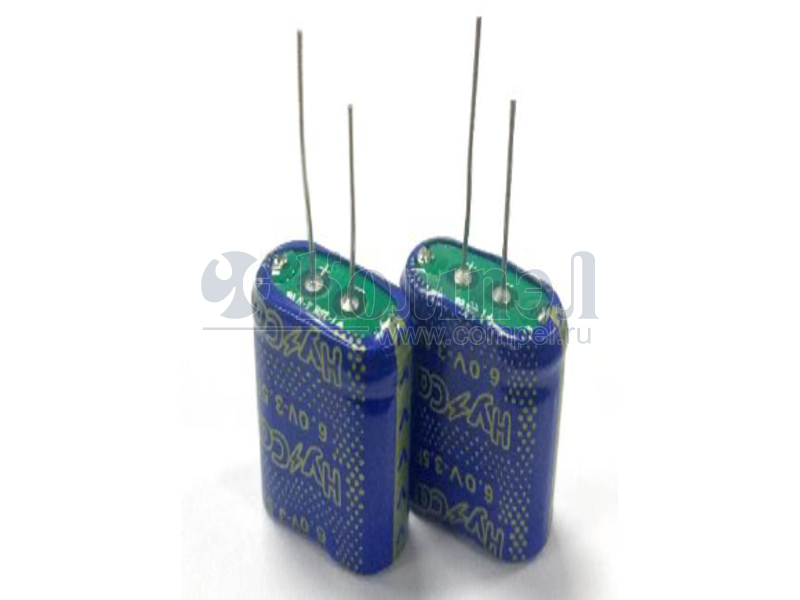

Внешний вид VEC 6R0 355 QG-I

Технические характеристики

показать свернуть
Рабочее напряжение
Номинальная ёмкость
Эквивалентное последовательное сопротивление
Монтаж
Шаг между выводами
Рабочая температура
Размер 21×10.5×22.5 мм
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 15

показать свернуть
Тип Наименование Корпус Упаковка i Напряжение Ёмкость ESR Монтаж Шаг Траб Примечания Карточка
товара
A- WEC6R0505QG I (VINATECH)

— 100 шт
A- FH5R5Z355M-H1020PA (FNR)

— 350 шт
A- FH5R5Z355M-H1020PB (FNR)

— 350 шт
A- FH5R5Z355M-N1020PA (FNR)

— 350 шт
A- FH5R5Z355M-N1020PB (FNR)

— 350 шт
A- FH5R5Z505M-H1025PA (FNR)

— 300 шт
A- FH5R5Z505M-H1025PB (FNR)

— 300 шт
A- FH5R5Z505M-H1220PA (FNR)

— 200 шт
A- FH5R5Z505M-N1025PA (FNR)

— 300 шт
A- FH5R5Z505M-N1025PB (FNR)

— 300 шт
A- FH5R5Z505M-N1220PA (FNR)

— 200 шт
A- FH5R5Z505M-N1225PA (FNR)

— 200 шт
A- FH6R0Z505M-V1025PA (FNR)

— 300 шт
A- FH5R5H405T (FNR)

— на поддоне 63 шт
A- FH5R5V405T (FNR)

— 63 шт

Файлы 1

показать свернуть
6.0V 3.5F 2 SERIAL MODULE FEATURES 2 units serially connected to provide 6.0V products Lead terminal type 2-Pin terminal type according to customer’s requirement Drawing (+)Positive polarity I TYPE (+)Positive polarity Ød ±0.1 O TYPE P ± 0.2 W ± 1.0 P ± 0.2 W ± 1.0 Ød ±0.1 15 Min. 15 Min. L ± 1.5 D +0.1Max. 19 Min. (-)Negative polarity L ± 1.5 19 Min. (+)Positive polarity Ød ±0.1 P ± 0.2 W ± 1.0 H TYPE D = 10.5mm TYPE I O H P 5.5 15.5 10.5 15 Min. L ± 1.5 D +0.1Max. (-)Negative polarity 19 Min. D +0.1Max. (-)Negative polarity SPECIFICATION ITEM Rated Voltage (VR) Operating Temperature Capacitance Tolerance High Temp. Load Life (65℃) CHARACTERISTICS 6.0 V -40 ~ +65℃ -10 ~ +30% Measure After 1,000 hours at VR loaded under +65℃ 90%RH, capacitors meet the following criteria. ≤ 30% of initial value 100% increase from specified value 500,000 ≤ 30% of initial value 100% increase from specified value Cycle of Charge/discharge from VR to 1/2VR Cap. Change ESR Change Cycle Cap. Change Cycle Life Characteristics ESR Change Condition 2 years No Electrical Charge, Temperature Below 70℃ (ΔC : ≤10% of initial value / ΔESR : ≤ 50% of initial value) Shelf Life Part Number VEC6R0355QG ESR (mΩ) Rated Voltage (V) Capacitance (F) AC(1㎑) 6.0 3.5 135 Size (㎜) DC Max. Current (A) Leakage Current (㎃, 72hr) D×W×L 225 5.5 0.021 10.5×21×22.5 Weight Volume (g) (㎖) 4.7 4.4 * Max. Current : 1 sec. discharge to 1/2VR VINATech Co., Ltd. Tel : +82 31 448 3066 E-mail : hycap@vina.co.kr Web : www.vina.co.kr Version 9.2 on February 18, 2019 PDF
Документация на VEC 6R0 355 QG-I

슬라이드 1

Дата модификации: 18.02.2019

Размер: 221.6 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
