WO12864U-TFH#

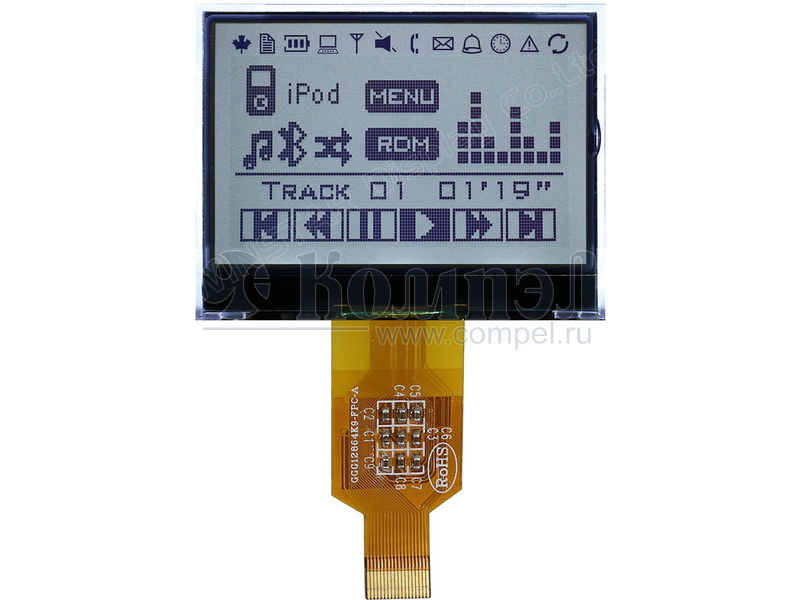

WO12864U - монохромный графический COG ЖК-модуль с разрешением 128x64 пикселей. Данный ЖК-модуль работает на базе контроллера IC ST75256, с поддержкой 6800 8-бит, 8080 8-бит, а так же I2C и четырехжильного SPI интерфейса. WO12864U обладает идентичным размером модуля, размером полезной площади экрана и такое же напряжение питания VDD 3.3 V, VOP 8.5V, что и дисплей WX12864U2. COG STN дисплей WO12864U является заменой снятого с производства TAB STN дисплея WX12864U2. WO12864TU является полным аналогом WX12864U2, так как имеет одинаковые: размер, PIN разводку, интерфейс и электрические характеристики. Рабочая температура модуля: -20℃ к +70℃,а температура хранения-30℃ к +80℃. Индикатор WO12864U доступен в различных варианта LCD: STN (отрицательный), FSTN (негативный) и FSTN (позитивный) и с различными цветами LED подсветки. Разрешение 128 × 64 Габариты 58.2 × 44.7 × 3.9(MAX) mm Видимая область 52.0 × 33.5 mm Активная область 47.76 × 30.29 mm Размер пикселя 0.40 × 0.35 mm Шаг пикселя 0.42 × 0.37 mm Рабочий цикл 1/64 Тип подсветки LED IC ST7565P
