MFP-25BRD52-56R

Yageo
Резистор 56 Ом ± 0.1% 25 ppm/°C
развернуть ▼ свернуть ▲

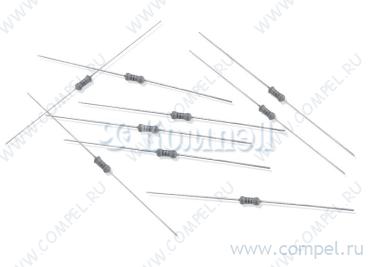

Фотография серии MFP

Технические характеристики

показать свернуть
Сопротивление номинальное
Допуск по сопротивлению
Мощность рассеиваемая
Температурный коэффициент сопротивления
Способ монтажа
Температура рабочая
Размер 6.3 мм
  Примечание: Fixed Resistor, Metal Film, 0.25W, 56ohm, 250V, 0.1% +/-Tol, 25ppm/Cel, Through Hole Mount
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
leaded resISTORS Precision Type Metal Film Resistors Normal & Miniature Style [ MFP Series ] FEATURES Power Rating 1/6W, 1/4W, 0.4W, 1/2W, 0.6W, 1W, 2W, 3W Resistance Tolerance 0.1%, ±0.25% T.C.R. ±15ppm/°C, ±25ppm/°C DERATING CURVE For resistors operated in ambient temperatures above 70°C, power rating must be derated in accordance with the curve below. INTRODUCTION The MFP Series Metal Film Precision Resistors are manufactured using vacuum sputtering system to deposit multiple layers of mixed metals alloy and passivative materials onto a carefully treated high grade ceramic substrate. After a helical groove has been cut in the resistive layer, tinned connecting leads of electrolytic copper are welded to the end-caps. The resistors are coated with layers of blue color lacquer. Ultra high precision resistors, ultra high stability, ultra low temperature coefficient. 70 Rated Load (%) 155 °C 100 80 60 40 20 20 40 60 80 Ambient Temperature (°C) 100 120 140 160 DIMENSIONS Unit: mm STYLE ød H L øD DIMENSION Normal Miniature L øD H ød MFP-12 MFP25S 3.4±0.3 1.9±0.2 28±2.0 0.45±0.05 MFP204 - 3.4±0.3 1.9±0.2 28±2.0 0.45±0.05 MFP-25 MFP50S 6.3±0.5 2.4±0.2 28±2.0 0.55±0.05 MFP207 - 6.3±0.5 2.4±0.2 28±2.0 0.55±0.05 MFP-50 MFP1WS 9.0±0.5 3.3±0.3 26±2.0 0.55±0.05 MFP100 MFP2WS 11.5±1.0 4.5±0.5 35±2.0 0.8±0.05 MFP200 MFP3WS 15.5±1.0 5.0±0.5 33±2.0 0.8±0.05 PDF
Документация на серию MFP

Дата модификации: 25.05.2009

Размер: 221.5 Кб

2 стр.
