MD100C18D1

SUNCOYJ
MD100C(A/K)-D1 RoHS COMPLIANT Glass Passivated Rectifier Diode Modules VRRM 800 to 1800V IFAV 100 A Applications   Circuit  Non-controllable rectifiers for AC/AC converters Line rectifiers for transistorized AC motor controllers Field supply for DC motors Features     Blocking voltage:800 to 1800V Heat transfer through aluminum oxide DBC ceramic isolated metal baseplate Glass pa...
развернуть ▼ свернуть ▲

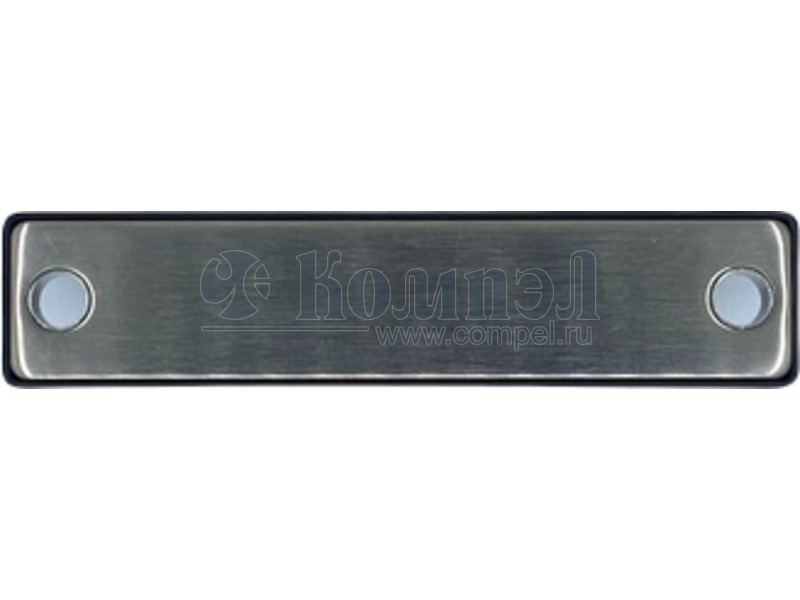

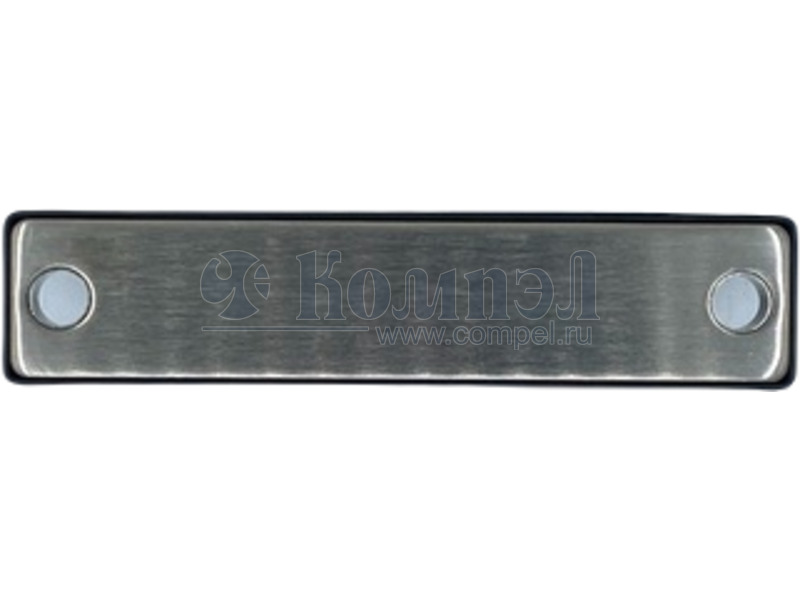

Внешний вид MD100C18D1

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Динамическое сопротивление
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Uобр Imax Uпад Схема Rt Примечание Карточка
товара
P= YZPST-SKKD100/18 (YZPST)

— 10 шт — — —
P= YZPST-SKKD81/18 (YZPST)

— в коробках 10 шт — — —

Файлы 1

показать свернуть
MD100C(A/K)-D1 RoHS COMPLIANT Glass Passivated Rectifier Diode Modules VRRM 800 to 1800V IFAV 100 A Applications   Circuit  Non-controllable rectifiers for AC/AC converters Line rectifiers for transistorized AC motor controllers Field supply for DC motors Features     Blocking voltage:800 to 1800V Heat transfer through aluminum oxide DBC ceramic isolated metal baseplate Glass passivated chip UL recognized applied for file no. E360040 Module Type TYPE MD100C08D1 MD100C12D1 MD100C16D1 MD100C18D1 MD100A08D1 MD100A12D1 MD100A16D1 MD100A18D1 VRRM VRSM 800V 1200V 1600V 1800V 900V 1300V 1700V 1900V Values Units 100 A 4000 80000 A A2s 3000 V -40 to +150 MD100K08D1 MD100K12D1 MD100K16D1 MD100K18D1 Maximum Ratings Symbol Conditions Single phase ,half wave 180°conduction Tc=109℃ IFAV t=10mS Tvj =45℃ IFSM 2 t=10mS Tvj =45℃ it a.c.50HZ;r.m.s.;1min Visol Tvj Tstg Mt To terminals(M5) 3±15% ℃ ℃ Nm Ms Weight To heatsink(M6) 5±15% 100 Nm g Values Units 0.35 0.1 ℃/W -40 to +125 Module (Approximately) Thermal Characteristics Symbol Per diode Rth(j-c) Module Rth(c-s) Conditions ℃/W Electrical Characteristics Symbol VFM IRD Values Conditions Min. － － T=25℃ IF =300A Tvj=150℃ VRD=VRRM S-M126 Rev.1.0,27-Nov-19 Typ. 1.20 － Max. 1.35 5 Units V mA www.21yangjie.com 1 PDF
Документация на MD100A08D1

Microsoft Word - MD100C(A.K)-D1

Дата модификации: 27.11.2019

Размер: 83.7 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
