MG50HF12TFC1

SUNCOYJ
MG50HF12TFC1 IGBT RoHS COMPLIANT Modules VCES IC 1200V 50A Applications ·Inverter for motor drive ·AC and DC servo drive amplifier ·UPS (Uninterruptible Power Supplies) ·Soft switching welding machine Circuit Features ·Low Vce(sat) with Trench technology ·Vce(sat) with positive temperature coefficient ·High short circuit capability(10us) ·Including ultra fast & soft recovery anti-par...
развернуть ▼ свернуть ▲

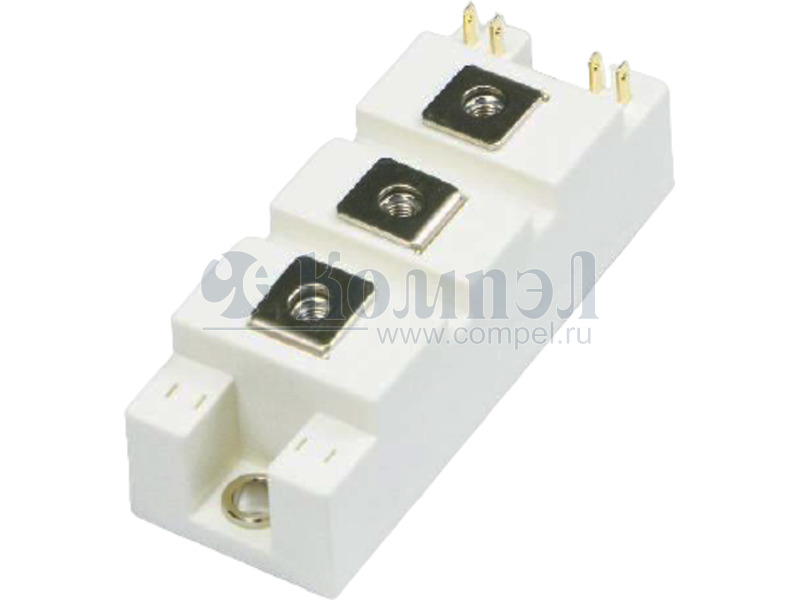

Внешний вид MG50HF12TFC1

Технические характеристики

показать свернуть
Напряжение К-Э
Рабочий ток при 25°C
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
MG50HF12TFC1 IGBT RoHS COMPLIANT Modules VCES IC 1200V 50A Applications ·Inverter for motor drive ·AC and DC servo drive amplifier ·UPS (Uninterruptible Power Supplies) ·Soft switching welding machine Circuit Features ·Low Vce(sat) with Trench technology ·Vce(sat) with positive temperature coefficient ·High short circuit capability(10us) ·Including ultra fast & soft recovery anti-parallel FWD ·Low inductance ·Maximum junction temperature 175℃  IGBT Absolute Maximum Ratings Parameter Collector-Emitter Voltage Continuous Collector Current Symbol VCES IC Conditions Value Unit 1200 V Tc=100℃ 50 A VGE=0V, IC =1mA, Tvj=25℃ Repetitive Peak Collector Current ICRM tp=1ms 100 A Gate-Emitter Voltage VGES Tvj=25℃ ±20 V Total Power Dissipation Ptot Tc=25℃ Tvjmax=175℃ 288 W S-M435 Rev.1.1, 19-Oct-21 www.21yangjie.com 1 PDF
Документация на MG50HF12TFC1

Дата модификации: 22.02.2022

Размер: 1.03 Мб

8 стр.
