X32258MOB4SI

YXC
CRYSTAL UNIT YSX321SL Applications Features ‧SmartWearable ‧Dimensions:3.20 x 2.50 x 0.70 mm. ‧High precision and high frequency stability. IOT Communication. ‧Standard Frequency: 8 to 64MHz ‧Extremely good for reducing EMI effect. Specifications 8 to 64 MHz Standard Frequency Vibration Mode AT Fundamental 10pF, 20pF, or specify Load Capacitance ±10ppm, ±20ppm, or specify Frequenc...
развернуть ▼ свернуть ▲

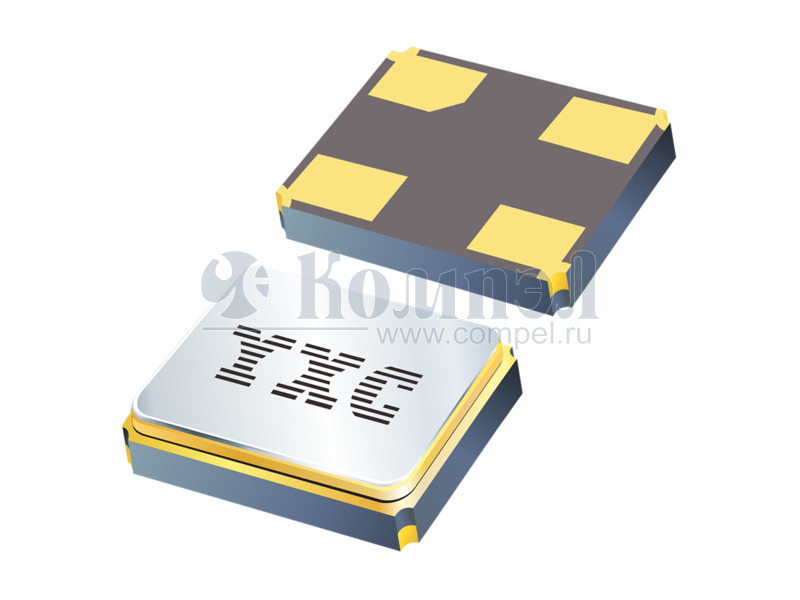

Внешний вид серии YSX321SL

Технические характеристики

показать свернуть
Частота
Стабильность при 25°C
Стабильность в рабочем температурном диапазоне
Монтаж
Нагрузочная ёмкость
Рабочая температура
Размер 3.2×2.5 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Частота PPM 25 PPM Траб Монтаж C нагр Т раб Карточка
товара
P= CJ13-080001210B20 (JSCJ)

— 1 шт

 — — — — — —
P= SJK-7U-8.000-12-30-150-C-100 (SJK)

XTAL322532X25MM в ленте 3000 шт

Файлы 1

показать свернуть
CRYSTAL UNIT YSX321SL Applications Features ‧SmartWearable ‧Dimensions:3.20 x 2.50 x 0.70 mm. ‧High precision and high frequency stability. IOT Communication. ‧Standard Frequency: 8 to 64MHz ‧Extremely good for reducing EMI effect. Specifications 8 to 64 MHz Standard Frequency Vibration Mode AT Fundamental 10pF, 20pF, or specify Load Capacitance ±10ppm, ±20ppm, or specify Frequency Tolerance (at 25 ℃ ) Frequency Versus Temperature Characteristics ±20ppm, or specify Operating Temperature -20~+70℃，-40~+85℃，or specify -55~+125℃ or specify Storage Temperature Shunt Capacitance 7 pF Max. Level of Drive 1~200μWMax. (100uW typical) Aging (at 25 ℃) ±3ppm/year Max. Equivalent Series Resistance(ESR) Fundamental 8 ~ 11.2892MHz 12 ~ 16 MHz 17 ~ 64 MHz 150 Ω Max. 80 Ω Max. 50 Ω Max. Dimensions and Patterns [unit:mm] Package Size – Dimensions (Unit: mm) 3.20±0.1 Marking To p Vi e w 3 1 2 GND 2 To p Vi e w C r y st a l Co nn e ct ion 0. 7 ± 0 . 1 1 4 GND 2.50±0.1 3 4 S id e V i ew 1 .4 0.8 1 .4 1.2 1 0. 7 1. 2 0 . 5 1 . 2 2 4 Bo t t o m Vi e w 3 To p Vi e w S ug g e ste d L ay o ut www.yxcxtal.com PDF
Документация на серию YSX321SL

Subject:

Дата модификации: 12.03.2022

Размер: 207.3 Кб

2 стр.

    Публикации 1

    показать свернуть
    28 октября 2022
    новость

    На склад КОМПЭЛ поступили кварцевые резонаторы YXC

    На наш склад поступили 36 наименований часовых (на 32,768 кГц) и мегагерцевых кварцевых резонаторов производства компании YXC в различных исполнениях как для выводного, так и для поверхностного монтажа. Аббревиатура YXC образована от названия... ...читать
