X49SM8MQD2SI

YXC
CRYSTAL UNIT HC-49SMD/SSMD Applications Features ‧Industrial Control Consumers . ‧Dimensions:49SMD:11.5 x 4.80 x3.8 mm. 49SSMD:11.5 x 4.80 x3.0 mm. ‧Surface mount type crystal units. ‧A great number of standard frequencie ‧Frequency range:3.2768~64MHz Specifications Standard Frequency 3.2768~64 MHz Vibration Mode AT Fundamental 12pF,20pF,or specify Load Capacitance ±10ppm,±20ppm,or ...
развернуть ▼ свернуть ▲

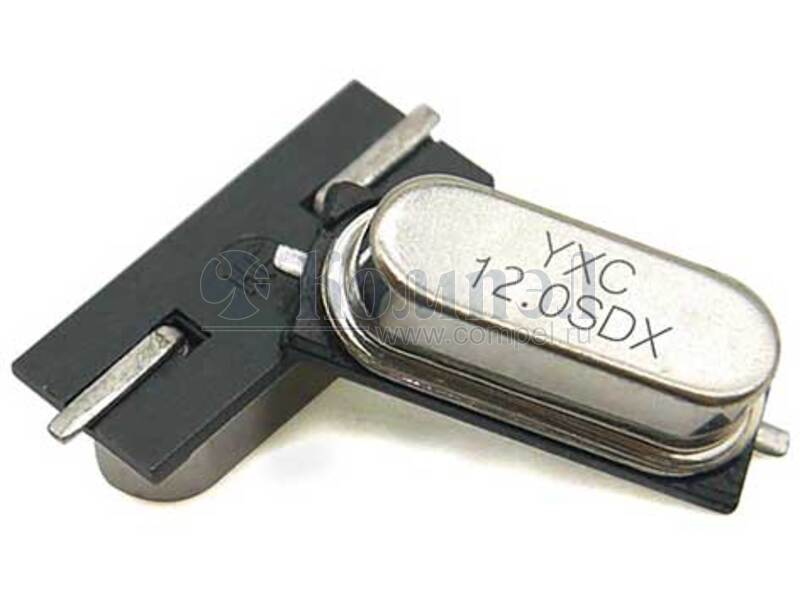

Внешний вид серии HC-49SMD

Технические характеристики

показать свернуть
Частота
Стабильность при 25°C
Стабильность в рабочем температурном диапазоне
Монтаж
Нагрузочная ёмкость
Рабочая температура
Размер 11×5×4 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Частота PPM 25 PPM Траб Монтаж C нагр Т раб Карточка
товара
P= SJK-6C-8.000-16-30-50-C-50-H (SJK)

XTALHC49SMD123X45X42MM в ленте 1000 шт —
P- SJK-6C-8.000-16-30-50-B-50-H (SJK)

XTALHC49SMD123X45X42MM в ленте 1000 шт
P- SJK-6F-8.000-16-30-100-B-50 (SJK)

XTAL7050470X50MM в ленте 1000 шт

A- X49SM8MRD2SI (YXC)

—

A- CS16M008000RDCAD1 (TKD)

XTALHC49SMD123X45X42MM


Файлы 1

показать свернуть
CRYSTAL UNIT HC-49SMD/SSMD Applications Features ‧Industrial Control Consumers . ‧Dimensions:49SMD:11.5 x 4.80 x3.8 mm. 49SSMD:11.5 x 4.80 x3.0 mm. ‧Surface mount type crystal units. ‧A great number of standard frequencie ‧Frequency range:3.2768~64MHz Specifications Standard Frequency 3.2768~64 MHz Vibration Mode AT Fundamental 12pF,20pF,or specify Load Capacitance ±10ppm,±20ppm,or specify Frequency Tolerance (at 25 ) Frequency Versus Temperature Characteristics ±20ppm,or specify -20~+70℃，-40~+85℃，or specify Operating Temperature -40~+85℃ or specify Storage Temperature 7 pF Max. Shunt Capacitance 1~500μWMax.(100uW typical) Level of Drive ±3ppm/year Max. Aging (at 25 ℃ ) Equivalent Series Resistance(ESR) 3.2768 ~ 4MHz 4 ~ 5MHz 5 ~ 6 MHz 180 Ω Max. 120 Ω Max. 100 Ω Max. 20 ~ 25 MHz 100 Ω Max. Fundamental 3rd Overtone 6 ~ 7 MHz 7 ~ 10 MHz 10 ~ 27MHz 80 Ω Max. 60 Ω Max. 40 Ω Max. 25 ~ 64 MHz 80 Ω Max. Dimensions and Patterns [unit:mm] Package Size – Dimensions (Unit: mm) 第1页共2页 www.yxcxtal.com PDF
Документация на серию HC-49SMD

Subject:

Дата модификации: 18.07.2022

Размер: 295.7 Кб

2 стр.
