X50328MQB4SI

YXC
CRYSTAL UNIT YSX531SL Applications Features ‧Industrial Control Consumers. ‧Dimensions:5.00 x 3.20 x 0.90 mm. ‧High precision and high frequency stability. ‧Standard Frequency: 8 to 54MHz ‧Extremely good for reducing EMI effect. Specifications 8 to 54 MHz Standard Frequency Vibration Mode AT Fundamental 10pF, 20pF, or specify Load Capacitance Frequency Tolerance (at 25 ℃ ) ±10ppm, ±...
развернуть ▼ свернуть ▲

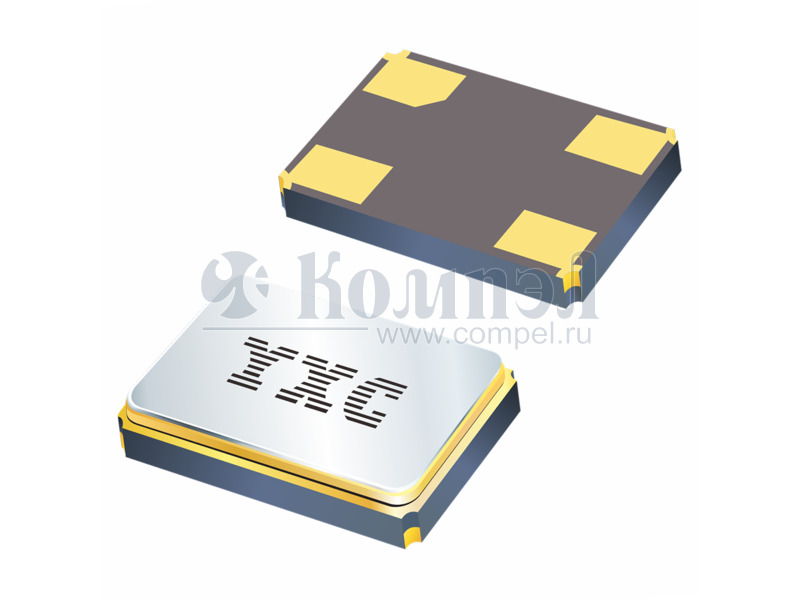

Внешний вид серии YSX531SL

Технические характеристики

показать свернуть
Частота
Стабильность при 25°C
Стабильность в рабочем температурном диапазоне
Монтаж
Нагрузочная ёмкость
Рабочая температура
Размер 5×3.2 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Частота PPM 25 PPM Траб Монтаж C нагр Т раб Карточка
товара
P= SJK-7I-8.000-16-30-100-C-100 (SJK)

XTAL5032450X32MM в ленте 1000 шт

P= XL1QI-111-8M (YXC)

XTAL5032450X32MM

 — — — — — —

Файлы 1

показать свернуть
CRYSTAL UNIT YSX531SL Applications Features ‧Industrial Control Consumers. ‧Dimensions:5.00 x 3.20 x 0.90 mm. ‧High precision and high frequency stability. ‧Standard Frequency: 8 to 54MHz ‧Extremely good for reducing EMI effect. Specifications 8 to 54 MHz Standard Frequency Vibration Mode AT Fundamental 10pF, 20pF, or specify Load Capacitance Frequency Tolerance (at 25 ℃ ) ±10ppm, ±20ppm, or specify Frequency Versus Temperature Characteristics ±20ppm, or specify -20~+70℃，-40~+85℃，or specify Operating Temperature Storage Temperature -55~+125℃ or specify Shunt Capacitance 5 pF Max. 1~200μWMax. (100uW typical) Level of Drive Aging (at 25 ℃ ) ±3ppm/year Max. Equivalent Series Resistance(ESR) Fundamental 8 ~ 12 MHz 12 ~ 25 MHz 25 ~ 54 MHz 60~80 Ω Max. 40~60 Ω Max. 30~40 Ω Max. Dimensions and Patterns [unit:mm] Package Size – Dimensions (Unit: mm) 0.4 5 .0± 0. 15 G ND 3 Marking To p V i e w GN D 2 1 S i de Vi e w 2 To p Vi e w C r y s t a l C o n n e c t io n 0 .9± 0. 15 1 3 4 3 . 2 ±0. 1 5 4 2 .0 1 .7 2 .0 2. 6 1.0 1.2 2 4 Bo t t o m V i e w 1.2 1.4 1 To p V i e w Su gg e s t e d L a y o ut 3 www.yxcxtal.com PDF
Документация на X503224MQB4SI

Subject:

Дата модификации: 06.03.2021

Размер: 209.2 Кб

2 стр.

    Публикации 1

    показать свернуть
    28 октября 2022
    новость

    На склад КОМПЭЛ поступили кварцевые резонаторы YXC

    На наш склад поступили 36 наименований часовых (на 32,768 кГц) и мегагерцевых кварцевых резонаторов производства компании YXC в различных исполнениях как для выводного, так и для поверхностного монтажа. Аббревиатура YXC образована от названия... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
