YZPST-MCC310-16IO1

YZPST
YANGZHOU POSITIONING TECH. CO., LTD Thyristor Modules TYPE: YZPST-MCC310-16io1 Features Typical Applications · Industrial standard package · Electrically insulated base plate · Heat transfer through aluminium oxide ceramic insulated metal base plate · · · · · Chip soldered on direct copper bonded AL2O3 ceramic DC motor control AC motor soft starters Temperature control Professional ligh...
развернуть ▼ свернуть ▲

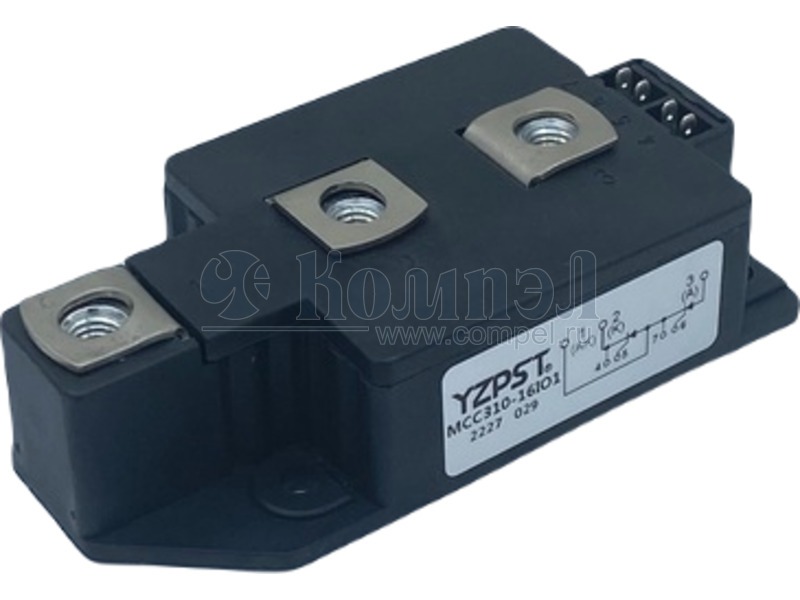

Внешний вид YZPST-MCC310-16IO1

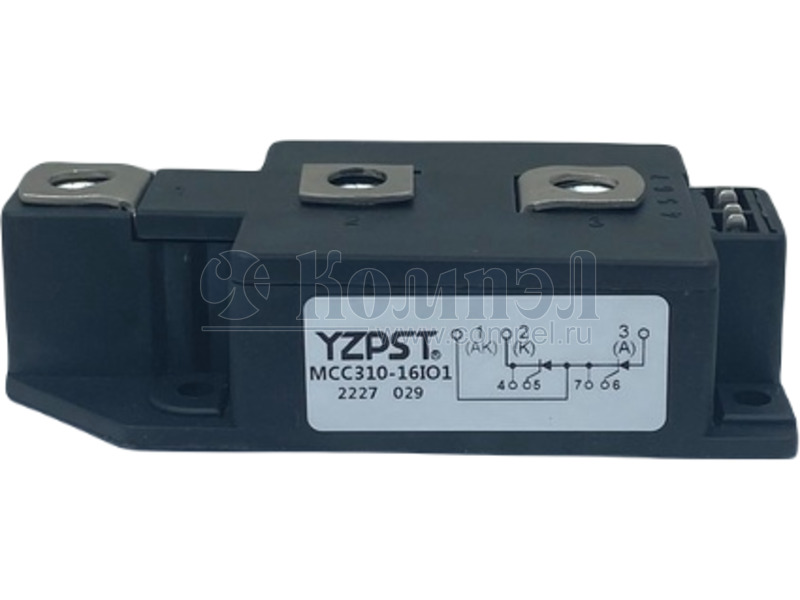

Внешний вид YZPST-MCC310-16IO1

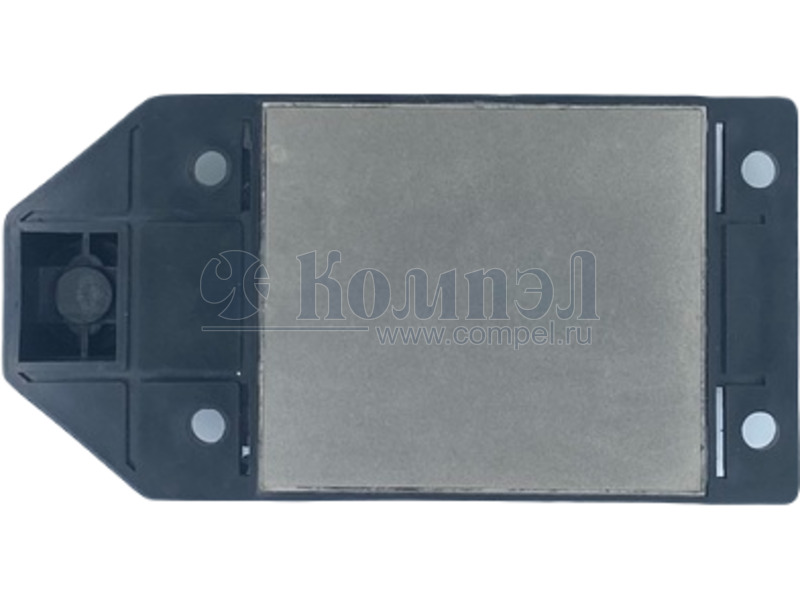

Внешний вид YZPST-MCC310-16IO1

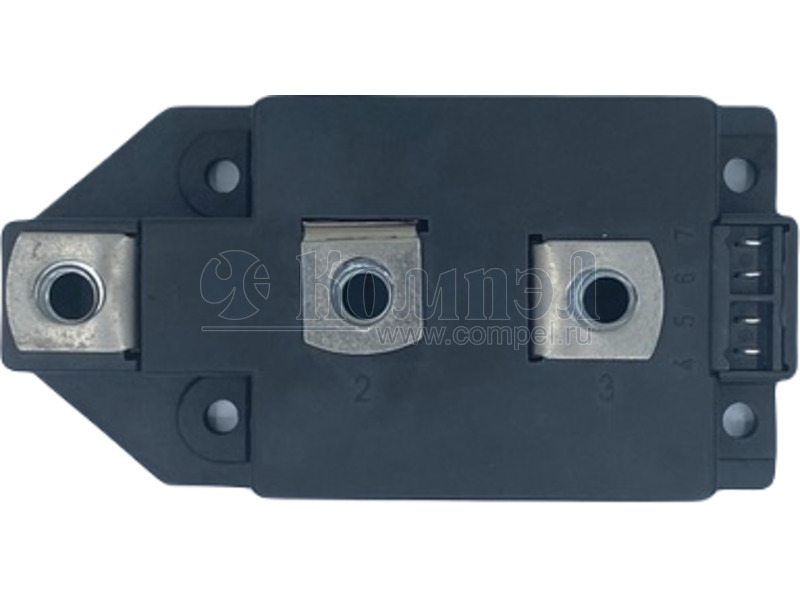

Внешний вид YZPST-MCC310-16IO1

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD Thyristor Modules TYPE: YZPST-MCC310-16io1 Features Typical Applications · Industrial standard package · Electrically insulated base plate · Heat transfer through aluminium oxide ceramic insulated metal base plate · · · · · Chip soldered on direct copper bonded AL2O3 ceramic DC motor control AC motor soft starters Temperature control Professional light dimming · Thyristor chip with center gate VDRM/VRRM Tj=25°C 1600 V VRSM Tj=25°C 1700 V Ratings Unit Maximum Ratings Symbol Condition IT(AV) sin. 180; Tc =85°C, 320 A ITRMS sin. 180; Tc =85°C, 500 A ITSM Tvj =25°C; 10 ms 9200 A I2t Tvj =25°C; 8,3…10 ms 423.2 kA2S (di/dt)cr non-repetitive 100 A/us Viso A.C. 1s / 1min. 3600/3000 V Tj -40 ~ + 140 °C Tstg -40 ~ + 125 °C 255 g Ratings Unit 40 mA W About Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM, Tj=125°C VT On-State Current 300A, Tj=25°C 1.14 V VT(TO) Tj=125°C 0.80 V rT Tj=125°C 0.82 mΩ tgd Tj=25°C 2 us tq Tj=125°C 200 us IGT/VGT Tj=25°C 150 / 2 mA/V VGD Tj=125°C 0.25 V (dv/dt)cr Tj=125°C 1000 V/us IH Tj=25°C, max. 150 mA IL Tj=25°C, max. 200 mA Rth(j-c) Per Module 0.11 K/W Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-MCC310-16IO1

Subject:

Дата модификации: 05.05.2022

Размер: 234 Кб

2 стр.
