YZPST-SKKD162/12

YZPST
YANGZHOU POSITIONING TECH. CO., LTD Rectifier Diode Module Type :YZPST- SKKD162/12E Symbol Condition Ratings Unit VRRM Tj =125°C 1200 V VRSM Tj =125°C 1300 V IF(RMS) Tc=85°C 310 A IF(AV) Tc=85°C 195 A IFSM 50 Hz, 60% VRRM reapplied, Tj =25°C / 150°C 6000 / 5000 A 50 Hz, 60% VRRM reapplied, Tj =25°C / 150°C 180 / 125 KA2S Tj -40 ~ + 135 °C Tstg -40 ~ + 135 °C 36...
развернуть ▼ свернуть ▲

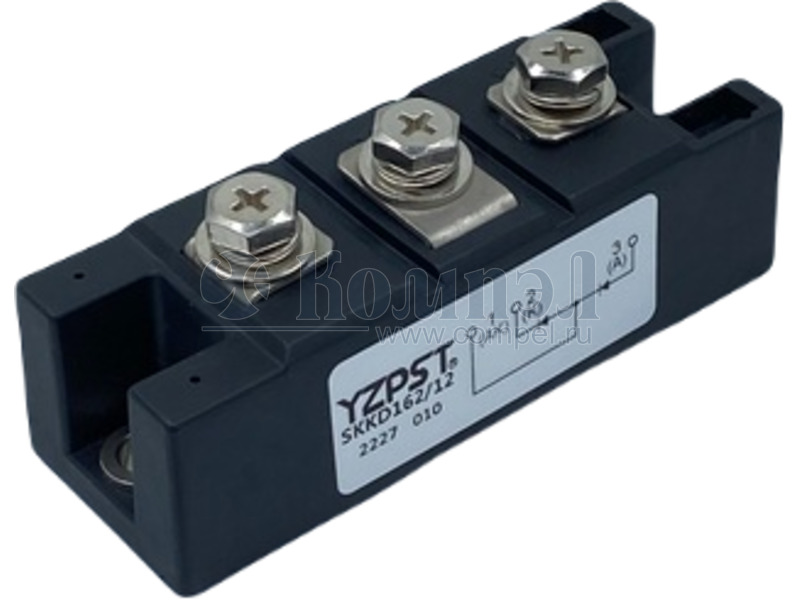

Внешний вид YZPST-SKKD162/12

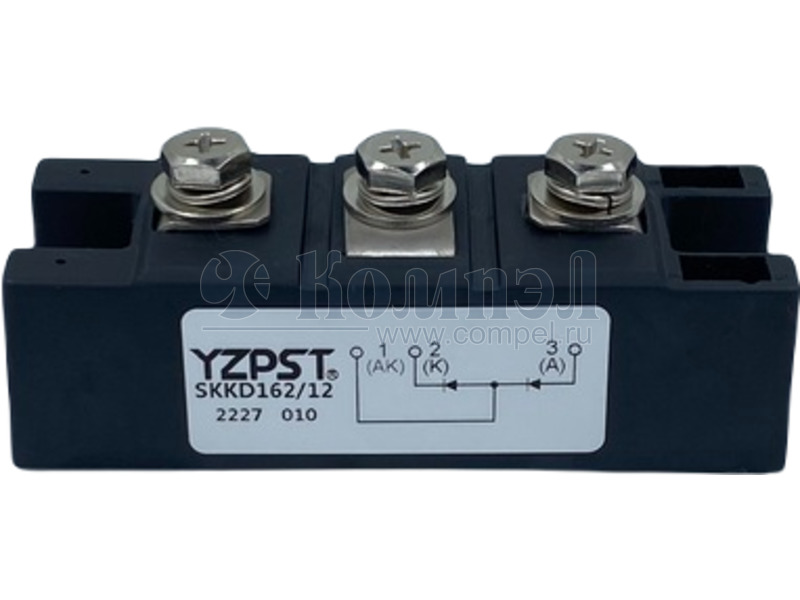

Внешний вид YZPST-SKKD162/12
Внешний вид YZPST-SKKD162/12
Внешний вид YZPST-SKKD162/12

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Uобр Imax Uпад Схема Rt Примечание Карточка
товара
P= MD165C16D2 (YJ)

— на поддоне 56 шт — —

Файлы 1

показать свернуть
YANGZHOU POSITIONING TECH. CO., LTD Rectifier Diode Module Type :YZPST- SKKD162/12E Symbol Condition Ratings Unit VRRM Tj =125°C 1200 V VRSM Tj =125°C 1300 V IF(RMS) Tc=85°C 310 A IF(AV) Tc=85°C 195 A IFSM 50 Hz, 60% VRRM reapplied, Tj =25°C / 150°C 6000 / 5000 A 50 Hz, 60% VRRM reapplied, Tj =25°C / 150°C 180 / 125 KA2S Tj -40 ~ + 135 °C Tstg -40 ~ + 135 °C 3600/3000 V To teatsink; ± 15% 5 Nm To terminals; ± 15% 5 Nm 165 g Ratings Unit 9 mA 2 It Visol M a.c.50Hz; r.m.s.; 1s/ 1min. W Symbol Condition IRRM Up to VRRM , Tj =135°C VF I F =500A, Tj=25°C 1.5 V V(TO) Tj=135°C 0.85 V rT Tj=135°C 1.2 mΩ Qrr Tj=125°C - μc T rr Tj=125°C - ns Rth(j-c) Per Module 0.18 K /W Rth(c-s) Per Module 0.1 K /W Case Outline And Dimensions Features:   Heat transfer through aluminium nitrogen ceramic isolated metal baseplate precious metal pressure contacts for high reliability. Applications:     Non-controllable rectifiers for AC/AC converters Line rectifiers for transistorized AC motor controllers Field supply for DC motors Free-wheeling diodes Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-SKKD162/12

Дата модификации: 11.09.2023

Размер: 340.1 Кб

2 стр.

    Публикации 1

    показать свернуть
    30 ноября 2022
    новость

    YZPST – новые решения для силовой электроники

    Трудно переоценить значимость силовой электроники. Перед ней стоят такие задачи, как преобразование электроэнергии, обеспечение питания двигателей и других мощных установок, защита электроцепей от перенапряжения и многие другие. Для их решения... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
