YZPST-SKKT162/18E

YZPST
Thyristor Modules TYPE:SKKT162/18E Symbol 1/1 VDRM VRRM VRSM 1800V 1800V 1900V Conditions Values Units Features IT(AV) · Heat transfer through aluminium nitride ceramic isolated metal baseplate ITRMS Tvj=25°C; 10ms 5400 A I2t Tvj=25°C; 8.3…10ms 145 KA2s · Precious metal pressure contacts for high reliability VT Tvj=25°C; IT=500A max. 1.6 V IDD · Thyristor with ampli...
развернуть ▼ свернуть ▲

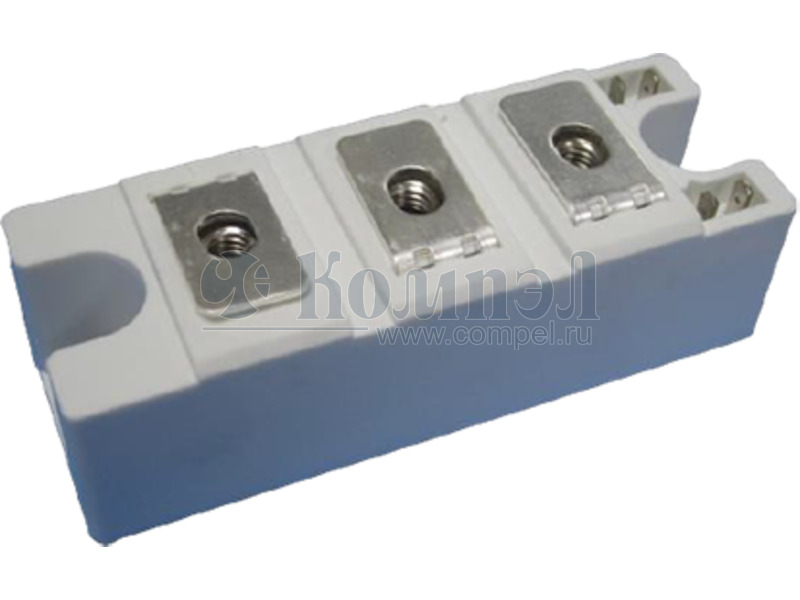

Внешний вид YZPST-SKKT162/18E

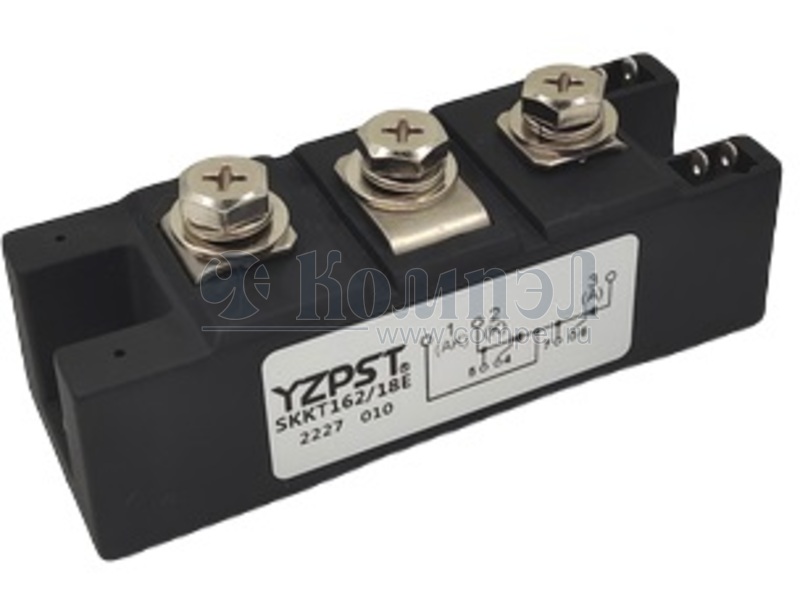

Внешний вид YZPST-SKKT162/18E

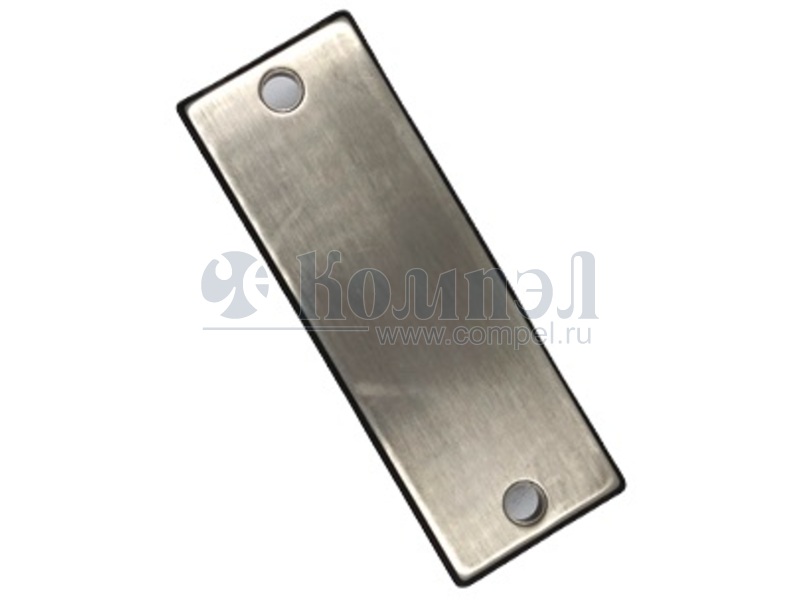

Внешний вид YZPST-SKKT162/18E

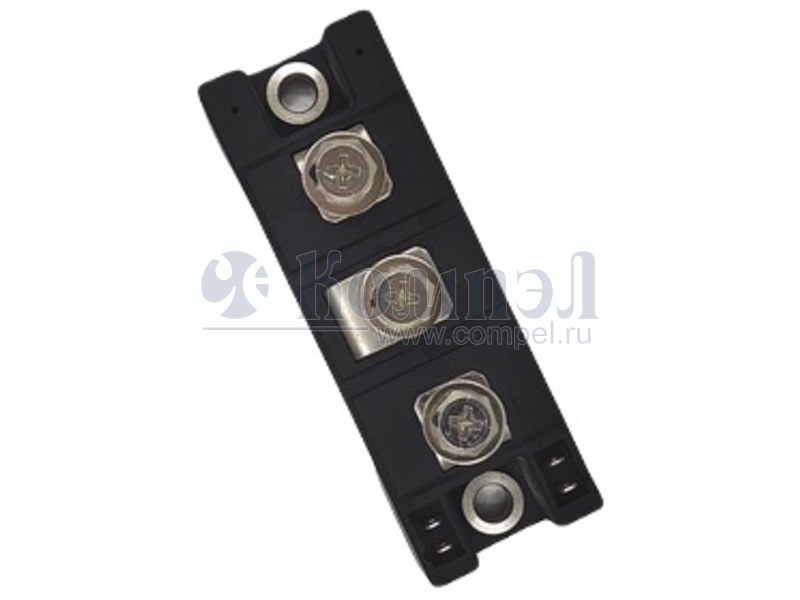

Внешний вид YZPST-SKKT162/18E

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Uобр Imax Uпад Схема Rt Примечание Карточка
товара
P= MT200C18T2 (YJ)

— на поддоне 16 шт

 — — — — — —

Файлы 1

показать свернуть
Thyristor Modules TYPE:SKKT162/18E Symbol 1/1 VDRM VRRM VRSM 1800V 1800V 1900V Conditions Values Units Features IT(AV) · Heat transfer through aluminium nitride ceramic isolated metal baseplate ITRMS Tvj=25°C; 10ms 5400 A I2t Tvj=25°C; 8.3…10ms 145 KA2s · Precious metal pressure contacts for high reliability VT Tvj=25°C; IT=500A max. 1.6 V IDD · Thyristor with amplifying gate IRD Tvj=125°C; VRD=VRRM; VDD=VDRM max. 40 mA Typical Applications · · · · DC motor control AC motor starters Temperature control Professional light dimming IF(AV) ITSM sin. 180; TC=85°C 156 A 250 tgd Tvj=25°C; IG=1A; diG/dt=1A/μs; 1 tgr VD=2/3VDRM 2 μs (di/dt)cr Tvj=125°C max. 200 A/μs (dv/dt)cr Tvj=125°C max. 1000 V/μs tq Tvj=125°C 150 μs IH Tvj=25°C; typ. /max. 150/400 mA IL Tvj=25°C; RG=33Ω; typ. /max. 300/1000 mA VGT Tvj=25°C; d.c. 2 V IGT Tvj=25°C; d.c. 150 mA VGD Tvj=125°C; d.c. max. 0.25 V IGD Tvj=125°C; d.c. max. 10 mA Rth(j-c) per thyristor /per module 0.17/0.085 K/W Rth(c-s) per thyristor /per module 0.2/0.1 K/W Tvj -40…+125 °C Tstg -40…+125 °C 3600/3000 V Visol a.c. 50Hz; r.m.s.; 1s/1min. PDF
Документация на YZPST-SKKT162/18E

Дата модификации: 26.10.2022

Размер: 236.6 Кб

1 стр.
