YZPST-SKKT42/12E

YZPST
Thyristor Modules TYPE:YZPST-SKKT42/12E Symbol Features VDRM VRRM VRSM 1200V 1200V 1300V Conditions IT(AV) sin. 180; TC=85°C · Heat transfer through aluminium nitride ceramic isolated metal baseplate IRMS It Tvj=25°C; 8.3…10ms · Precious metal pressure contacts for high reliability VT Tvj=25°C; IT=200A IDD · Thyristor with amplifying gate IRD Typical Applications · · · · DC...
развернуть ▼ свернуть ▲

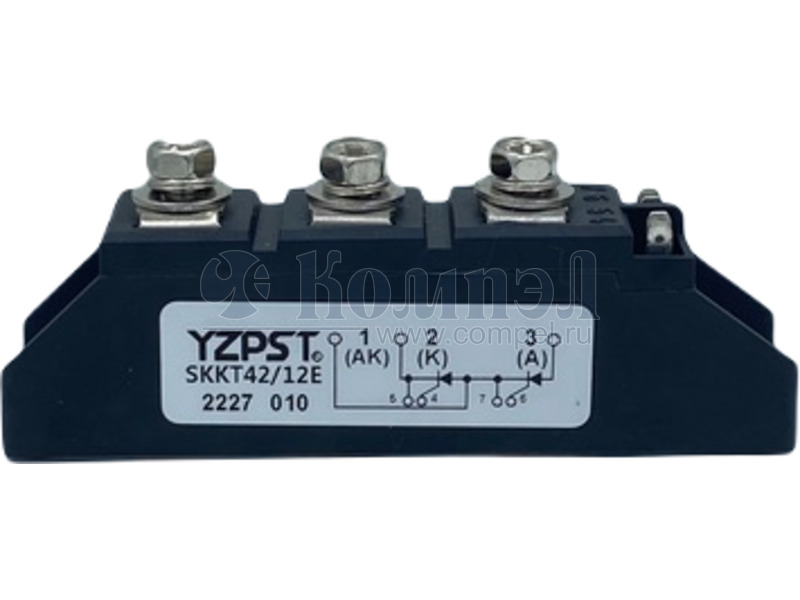

Внешний вид YZPST-SKKT42/12E

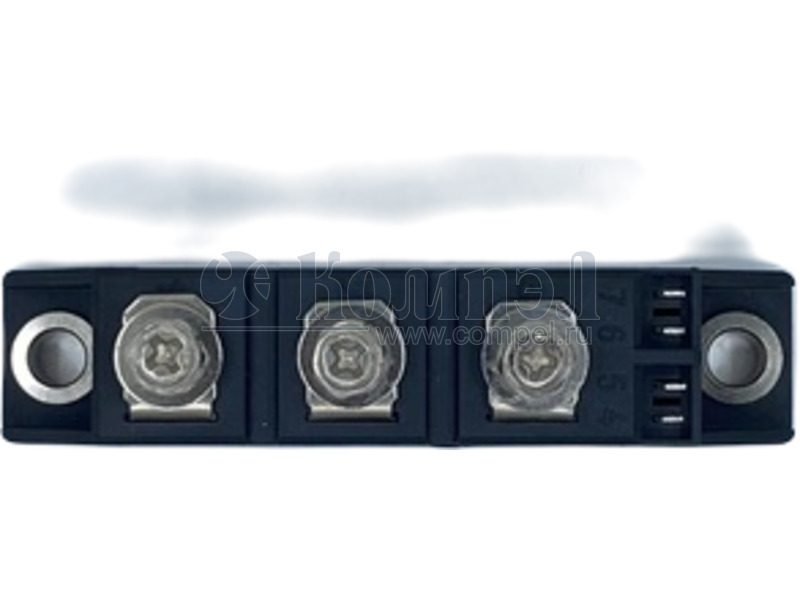

Внешний вид YZPST-SKKT42/12E

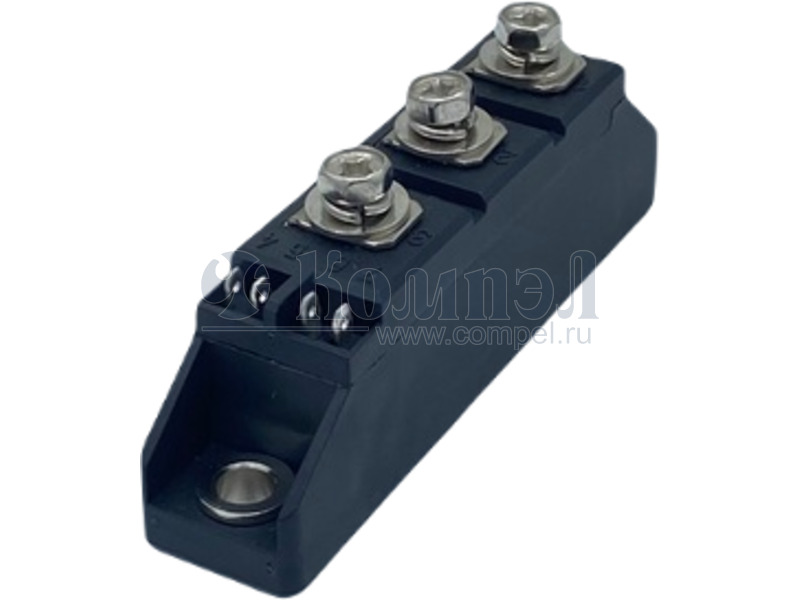

Внешний вид YZPST-SKKT42/12E
Внешний вид YZPST-SKKT42/12E

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Uобр Imax Uпад Схема Rt Примечание Карточка
товара
P= MT40C16T1 (YJ)

— 10 шт

 — — — — — —

Файлы 1

показать свернуть
Thyristor Modules TYPE:YZPST-SKKT42/12E Symbol Features VDRM VRRM VRSM 1200V 1200V 1300V Conditions IT(AV) sin. 180; TC=85°C · Heat transfer through aluminium nitride ceramic isolated metal baseplate IRMS It Tvj=25°C; 8.3…10ms · Precious metal pressure contacts for high reliability VT Tvj=25°C; IT=200A IDD · Thyristor with amplifying gate IRD Typical Applications · · · · DC motor control AC motor starters Temperature control Professional light dimming ITSM 2 Values 40 Units A 75 Tvj=25°C; 10ms Tvj=125°C; VRD=VRRM; VDD=VDRM 1000 A 5 KA2s max. 1.95 V max. 15 mA tgd Tvj=25°C; IG=1A; diG/dt=1A/μs; 1 tgr VD=2/3VDRM 2 μs (di/dt)cr Tvj=125°C max. 150 A/μs (dv/dt)cr Tvj=125°C max. 1000 V/μs tq Tvj=125°C 80 μs IH Tvj=25°C; typ. /max. 250 mA IL Tvj=25°C; RG=33Ω; typ. /max. 600 mA VGT Tvj=25°C; d.c. min.3.0 V IGT Tvj=25°C; d.c. min. 150 mA VGD Tvj=125°C; d.c. max. 0.25 V IGD Tvj=125°C; d.c. max.6 mA Rth(j-c) per thyristor /per module 0.65 K/W Rth(c-s) per thyristor /per module 0.2 K/W Tvj -40…+125 °C Tstg -40…+125 °C 3600/3000 V Visol a.c. 50Hz; r.m.s.; 1s/1min. PDF
Документация на YZPST-SKKT42/12E

Microsoft Word - 模块SKKT42-12E-S001

Дата модификации: 06.12.2022

Размер: 120.2 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
