YZPST-SKKT570/16E

YZPST
Dual YANGZHOU POSITIONING TECH. CO., LTD TYPE: YZPST-SKKT570-12E-16E-18E Thyristor Modules Features Typical Applications · Industrial standard package · Electrically insulated base plate · Heat transfer through aluminium oxide ceramic insulated metal base plate · · · · DC motor control AC motor soft starters Temperature control Professional light dimming · Chip soldered on direct copper ...
развернуть ▼ свернуть ▲

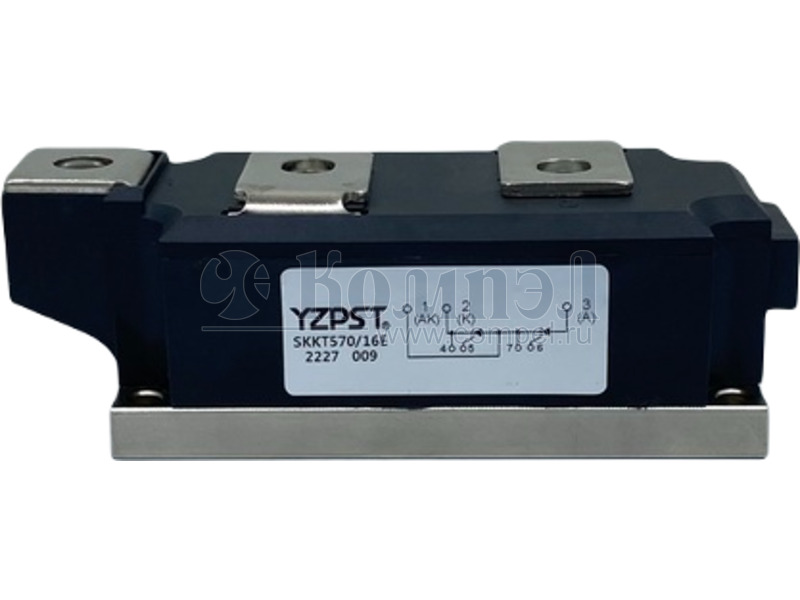

Внешний вид YZPST-SKKT570/16E

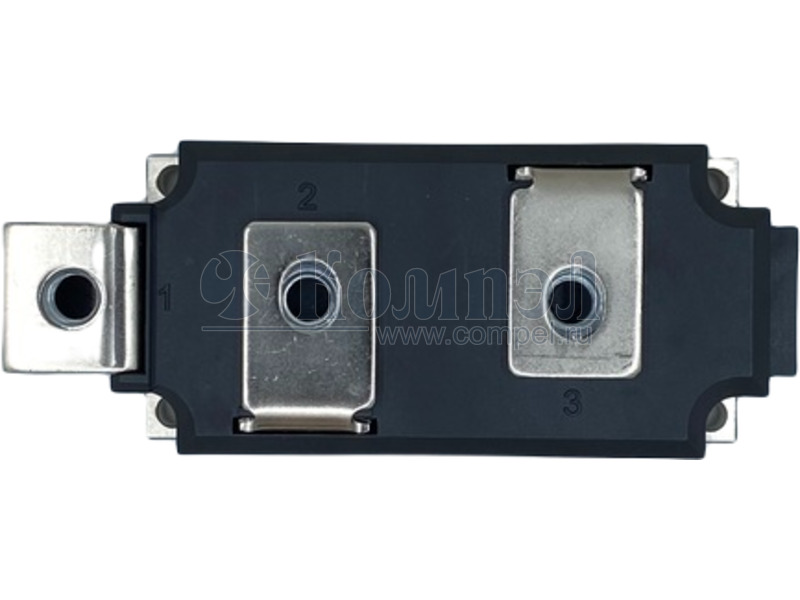

Внешний вид YZPST-SKKT570/16E

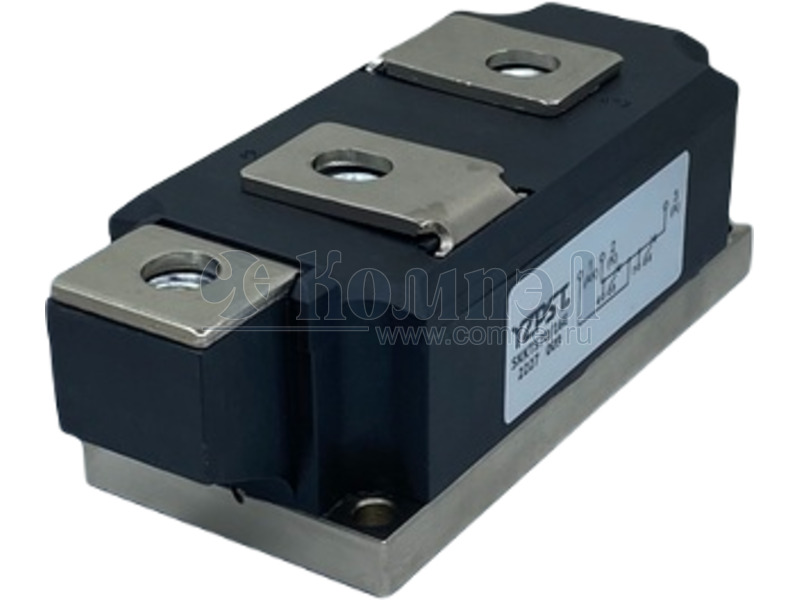

Внешний вид YZPST-SKKT570/16E
Внешний вид YZPST-SKKT570/16E

Технические характеристики

показать свернуть
Обратное напряжение (повт. имп.)
Прямой ток (макс.)
Прямое напряжение
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Dual YANGZHOU POSITIONING TECH. CO., LTD TYPE: YZPST-SKKT570-12E-16E-18E Thyristor Modules Features Typical Applications · Industrial standard package · Electrically insulated base plate · Heat transfer through aluminium oxide ceramic insulated metal base plate · · · · DC motor control AC motor soft starters Temperature control Professional light dimming · Chip soldered on direct copper bonded AL2O3 ceramic · Thyristor chip with center gate VDRM/VRRM 1200/1200 1600/1600 VRSM 1300 1700 1800/1800 V 1900 V Maximum Ratings Symbol Condition Ratings Unit IT(AV) sin. 180; Tc =85°C, 570 A IT(RMS) Tj = Tj MAX 1000 A ITSM Tj =25°C; 10 ms 19000 A It Tj =25°C; 10 ms 1805 kA2S (di/dt)cr Tj = Tj MAX; non repetitive, IT=ITAVM 250 A/us Viso A.C. 1s / 1min. 3600/3000 V Tj -40 ~ + 130 °C Tstg -40 ~ + 125 °C W 1400 g Ratings Unit 2 Electrical Characteristics Symbol Condition IDRM /IRRM AtVDRM, Tj=130°C 140 mA VT On-State Current 1700A, Tj=25°C 1.44 V VT(TO) Tj = Tj MAX 0.78 V rt Tj = Tj MAX 0.32 mΩ tgd Tj=25°C 2 us tq Tj = Tj MAX 200 us IGT/VGT Tj=25°C 150 / 2 mA/V VGD Tj = Tj MAX 0.25 V (dv/dt)cr Tj = Tj MAX 1000 V/us IH Tj=25°C 500 mA IL Tj=25°C 2000 mA Rth(j-c) Per Module 0.077 K/W Tel: +86-514-87782298 FAX:+86-514-87782297 E-mail: info@yzpst.com; Web Site:www. Pst888.com www. yzpstcc.com www. yzpst.net www. yzpst.com 1 PDF
Документация на YZPST-SKKT570/16E

Дата модификации: 04.08.2022

Размер: 531.1 Кб

2 стр.

    Публикации 1

    показать свернуть
    30 ноября 2022
    новость

    YZPST – новые решения для силовой электроники

    Трудно переоценить значимость силовой электроники. Перед ней стоят такие задачи, как преобразование электроэнергии, обеспечение питания двигателей и других мощных установок, защита электроцепей от перенапряжения и многие другие. Для их решения... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
