ESP8266-DevKitC — миниатюрная WiFi-плата для интернета вещей

8 августа 2019

универсальное применениеEspressif Systemsновостьинтегральные микросхемыбеспроводные технологии

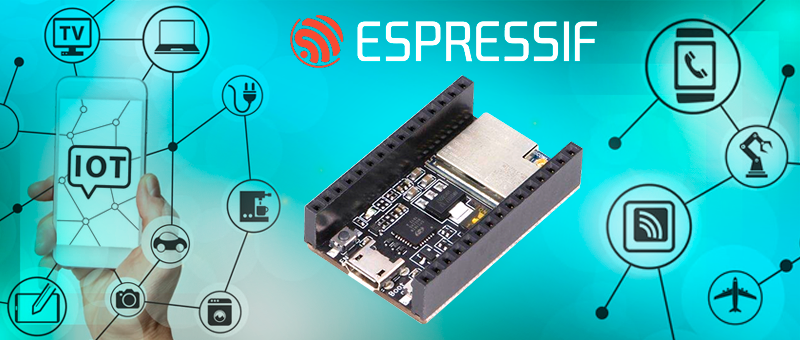

Миниатюрная плата ESP8266-DevKitC благодаря своей компактности и невысокой цене может использоваться как для разработки приложений на базе чипа ESP8266EX, так и в качестве законченного узла конечного изделия. Плата выпускается с двумя типами установленных модулей ESP-WROOM-02x – с интегрированной антенной в виде печатного проводника (ESP8266-DEVKITC-02D-F) и с разъемом U.FL для подключения внешней выносной антенны (ESP8266-DEVKITC-02U-F). Вариант платы с U.FL позволяет заметно увеличить дальность связи за счет использования внешних антенн с увеличенным коэффициентом усиления.

На плате ESP8266-DevKitC имеется стабилизатор LDO 3.3 В (800 мA), микросхема моста  USB-to-UART up to 3 Mbps, переключатели Auto Download / Flow Control, кнопки Boot и Reset, разъем microUSB и две планки штыревых соединителей с шагом 2,54 мм по краям платы. Размер платы 39×45 мм.

Отладочная плата ESP8266-DevKitC работает в диапазоне частот от 2,412 до 2,484 ГГц и поддерживает стандарт передачи данных 802.11 b/g/n.  На борту модуля  ESP-WROOM-02x установлена флэш-память объемом 16 МБит.

Отладочная плата ESP8266-DEVKITC-02D-F



Особенности ESP8266-DevKitC:

  • Стандарт WiFi 802.11 b/g/n, 2,412…2,484 ГГц
  • Модуль ESP-WROOM-02D или ESP-WROOM-02U
  • Встроенный стабилизатор 5 → 3.3 В
  • Разъем microUSB и элементы управления
  • Версия со встроенной антенной или разъемом UFL
  • Краевые разъемы 2x15pin с шагом 2,54 мм
