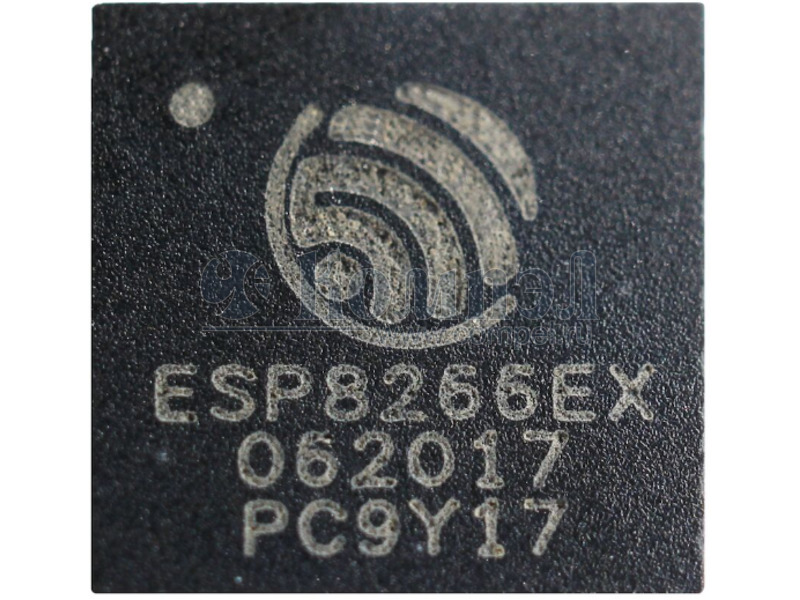

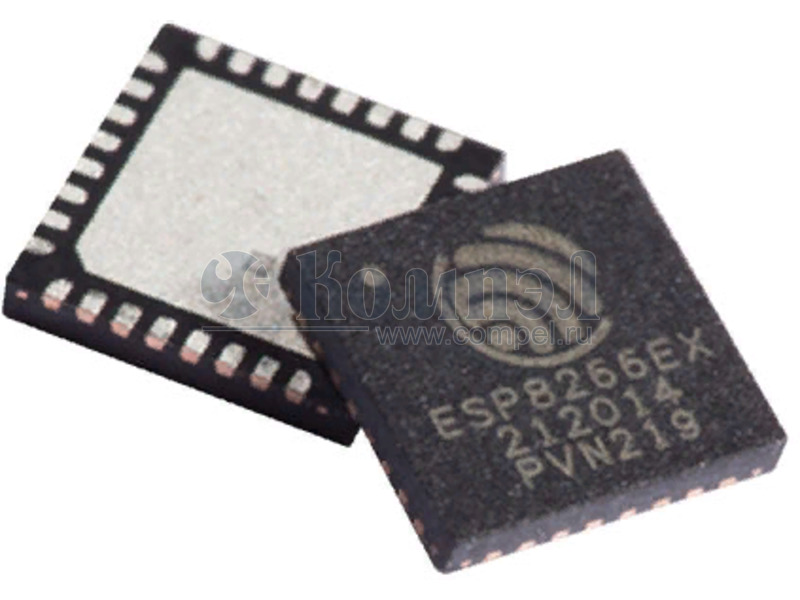

ESP8266EX

ESP8266EX - маломощное высокоинтегрированное решение Wi-Fi, разработанное на основе 32-разрядного микропроцессора Tensilica L106 для мобильных устройств, носимой электроники и для приложений IoT, обеспечивающее низкое энергопотребление за счѐт использования нескольких патентованных технологий. Энергосберегающая архитектура чипсета поддерживает три режима работы: активный, спящий и режим глубокого сна. Их комбинированное использование позволяет работать от батарейного питания дольше. ESP8266EX содержит 32-разрядный контроллер Tensilica L106, стандартные цифровые периферийные интерфейсы, антенные переключатели, RF фильтр, усилитель мощности, МШУ, фильтры и модули управления питанием - все в одном компактном корпусе. Максимальная тактовая частота - 160 МГц. Необходимый минимум внешних компонентов - 7. Благодаря включению операционной системе реального времени (RTOS) и функциональному стеку Wi-Fi, около 80% вычислительной мощности доступно для программирования и работы пользовательских приложений. Проработанное SDK для быстрой разработки пользовательского ПО (примеры реализации). Для его размещения необходима внешняя SPI flash память (поддерживается до 16 МБ). Поддерживается три режима работы: активный режим, спящий режим и режим глубокого сна Сертификаты: FCC/CE/TELEC/SRRC Протоколы: 802.11 b/g/n/e/i Диапазон частот:2400MГц -2483.5МГц Мощность передатчика 802.11 b: +20 дБм 802.11 g: +17 дБм 802.11 n: +14 дБм Чувствительность приемника 802.11 b: -91 дБм (11 Мбит/с) 802.11 g: -75 дБм (54 Мбит/с) 802.11 n: -72 дБм (MCS7) Варианты антенны: PCB (дорожка на плате), Внешняя, Коннектор IPEX, Керамическая чип-антенна Аппаратное обеспечение Процессорное ядро: Tensilica L106 32 разряда Периферийные интерфейсы: UART SDIO SPI I2C I2S Диапазон напряжений питания: 2.5В ~ 3.6В Потребление тока Среднее значение: 80 мA Рабочий диапазон температур: -40°C ~ 125°C Диапазон температур при хранении: -40°C ~ 125°C Корпус: 32- выводный корпус QFN (5 мм x 5 мм) Внешние интерфейсы- IR GPIO ADC PWM Программные функции Режимы Wi-Fi: Station/SoftAP/SoftAP+Station Безопасность: WPA/WPA2 Шифрование: WEP/TKIP/AES Обновление прошивки: через UART, по радиоканалу (OTA - Other The Air) Поддержка разработки ПО: Через специальный облачный сервер + множество готовых прошивок и пакетов SDK (Software Development Kit) для оперативного программирования on-chip Сетевые протоколы: IPv4, TCP/UDP/HTTP/FTP Пользовательская настройка: с помощью набора текстовых AT-команд Set, Через облачный сервер, Через приложения Android/iOS Поддержка Wi-Fi Direct (P2P), P2P Discovery, P2P GO (Group Owner) mode, GC(Group Client) mode, P2P Power Management. Поддержка режимов: Infrastructure BSS Station / P2P / SoftAP. Встроенные аппаратные ускорители: CCMP (CBC-MAC, режим счетчика), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC. Встроенные драйверы: WPA/WPA2 PSK, WPS Дополнительные функции безопасности 802.11i, такие как: pre-authentication и TSN. Открытый интерфейс для различных дополнительных надстроек безопасности верхнего уровня EAP: TLS, PEAP, LEAP, SIM, AKA или других проприетарных. Поддержка 802.11n (2.4 ГГц). Поддержка MIMO 1×1 и 2×1, STBC, A-MPDU и A-MSDU с агрегацией фреймов и защитным интервалом 0.4 мкс WMM power low U-APSD. Встроенное управление множественной очередью для оптимизации трафика, предусмотренной стандартом 802.11e. Сертификация согласно требованиям UMA. Инкапсуляция фреймов соглсно стандарту 802.1h/RFC1042 Управление доступом к памяти данных (DMA) для оптимальной разгрузки встроенного CPU во время операций Zero Copy data transfer. Поддержка разнесенного приема и селективного приема при работе с несколькими антеннами (необходима программная поддержка на уровне приложения). Автоматическая оптимизация Clock/power совместно с менеджментом энергопотребления 802.11 динамически адаптируют производительность системы к условиям работы приложения с целью минимизации потребляемого тока. Адаптивная подстройка скорости передачи данных и мощности передатчика в зависимости от отношения сигнал/шум и от вероятности ошибок при передаче. Автоматический повтор передачи данных и получение подтверждения при работе в затрудненных условиях с целью снижения вероятности потери данных. Поддержка бесшовного роуминга при переключении между точками доступа. Конфигурируемый арбитраж PTA (packet traffic arbitration) для обеспечения электромагнитной совместимости с Bluetooth-устройствами разных производителей. Обеспечение электромагнитной совместимости с одно- и двухантенными Bluetooth-устройствами для одновременной работы Wi-Fi и Bluetooth в одной области пространства. Области применения Домашняя техника Домашняя автоматика Умные источники питания и умный свет Сети Mesh Беспроводные системы промышленного контроля Наблюдение за детьми IP-камеры Сенсорные сети Носимые электронные устройства Локально-привязанные Wi-Fi-приложения ID-метки безопасности Wi-Fi beacon метки системы позиционирования Сертификаты: FCC/CE/TELEC/SRRC
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Конструктивное исполнение
Рабочая частота
Режим работы
Стандарт передачи данных
Поддерживаемые интерфейсы ADC, GPIO, I2C, I2S, SDIO, SPI, UART
Скорость передачи данных (макс)
Напряжение питания
Ток потребления
Мощность передатчика
Чувствительность приёмника
Размер 5×5 мм
Рабочая температура
  Примечания: Ядро Tensilica L106 32-bit, 160 MHz, 2MB Flash, 50kB RAM, 802.11b/g/n, WPA/WPA2/WPA2-Enterprise/WPS
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Документация на ESP8266EX

ESP8266_Datasheet_RU.pages

Дата модификации: 17.12.2019

Размер: 682.8 Кб

30 стр.
