Собственный изолированный DC/DC-преобразователь по минимальной стоимости

5 февраля 2020

телекоммуникацииучёт ресурсовуправление питаниемMornsunновостьинтегральные микросхемы

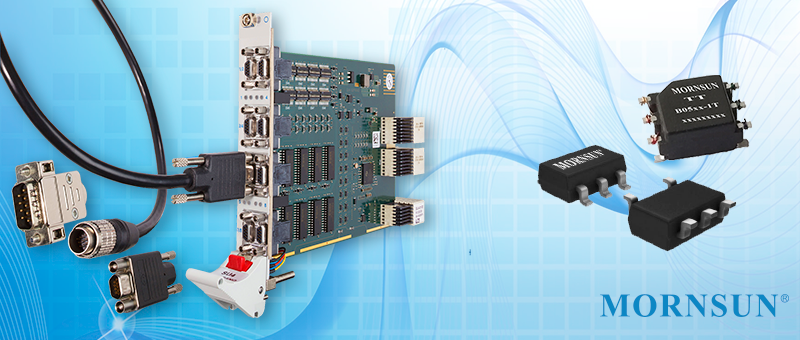

В линейке продукции компании Mornsun имеется комплект основных компонентов (драйвер трансформатора + набор трансформаторов) для создания простой и надёжной схемы изолированного DC/DC-преобразователя с фиксированным входом 5 В/5 В и 5 В/9 В и мощностью 1 Вт на различные напряжения изоляции. Наименование комплекта SCM1201ATA+TTH0505-1T, или по отдельности: драйвер трансформатора SCM1201ATA и один из трансформаторов на выбор (см. таблицу).

Основными особенностями рассматриваемого преобразователя являются минимальная стоимость используемых компонентов и функциональная насыщенность, которая редко встречается даже в готовых модульных DC/DC-преобразователях подобного класса. Преобразователь, собранный на указанных компонентах, обладает защитой выхода от КЗ (долговременная), функцией мягкого старта, защитой от перегрева, повышенной способностью выхода к емкости нагрузки (тысячи мкФ) и высоким стабильным КПД в диапазоне нагрузки.

Используя собственную схему, собранную на отдельных компонентах, можно в два раза уменьшить высоту, занимаемую DC/DC-преобразователем на плате. Например, трансформатор TTB0505-1T обладает высотой всего 3,6 мм, а готовый модульный DC/DC-преобразователь в корпусе SMD-8 занимает высоту не менее 7,25 мм, что ровно в 2 раза выше.

Рассмотренный набор основных компонентов можно применять для  питания изолированных интерфейсов (485, CAN и др.) в изделиях промышленной автоматизации, приборах учета энергоресурсов, телекоммуникационных устройствах и других электронных устройствах, где требуется изолированное питание с различным напряжением изоляции.

Набор трансформаторов для изолированного DC/DC-преобразователя

Наименование Мощность, Вт Входное напряжение, В Выходное напряжение, В Напряжение изоляции, В (DC) Тип монтажа Примечание
TTB0505-1T 1 5 5 1650 SMD
TTB0509-1T 5 9 1650 SMD
TSHT5.8-01 5 5 3000 SMD
TTH0505-1T 5 5 6000 SMD
CTTH0505-1T 5 5 6000 SMD AEC-Q200 стандарт
CTTF0505-1T 5 5 3000 SMD
CTTFB0505-1T 5 5 4250 SMD



•••
