Расширение складской программы Компэл: DIP-переключатели KLS
4 июня 2021
Компэл объявляет о существенном расширении складского ассортимента DIP-переключателей производства KLS. Основные преимущества DIP-переключатели от KLS – доступность и надежность коммутации в миниатюрном или полнопрофильном исполнениях.
DIP-переключатели выполнены в монолитных корпусах разного цвета, имеющих несколько контактных движковых групп. Материалом корпуса и ползунковых штоков является огнестойкий полимер, который соответствует стандарту UL94V-0. Контактные группы выполнены из фосфористой бронзы с оловянным или золотым покрытием и представляют собой набор однополюсных SPST-контактов. Кроме этого, широкая линейка DIP-переключателей KLS включает в себя решения с верхним и боковым расположениями штока, с контактами для поверхностного монтажа на плату и монтажа через отверстия, а также миниатюрные SMD-переключатели с шагом 1,27 мм и высотой корпуса 2,3 мм.
Ассортимент DIP-переключателей KLS, поддерживаемый на складе Компэл, представлен в таблице 1.
Таблица 1. DIP-переключатели KLS, доступные со склада Компэл
Наименование, внешний вид | Количество контактов | Шаг, мм | Высота/длина штока, мм | Количество циклов коммутации | Расположение штока; монтаж |
---|---|---|---|---|---|

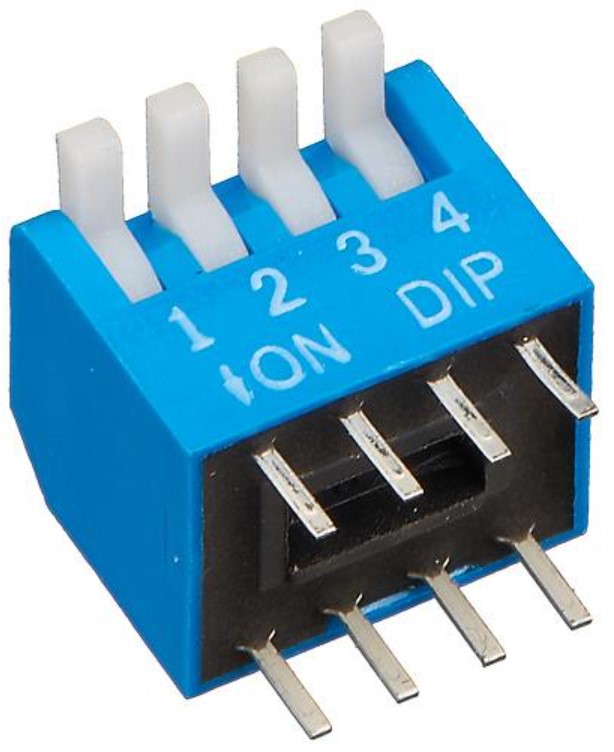

KLS7-DPT | 1…12 | 2,54 | 2,3 | 2000 | Угловое; сквозные отверстия |

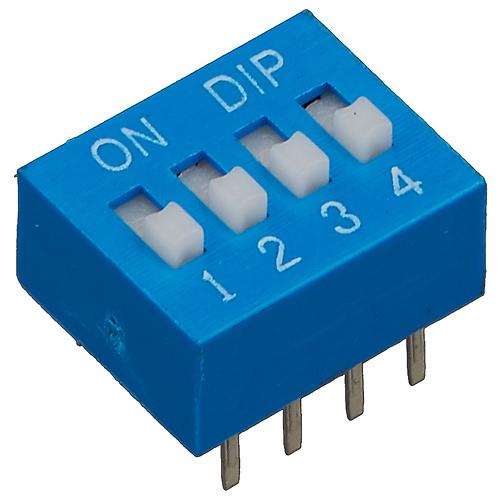

KLS7-DST | 1…12 | 2,54 | 1,1 | 2000 | Прямое; сквозные отверстия |

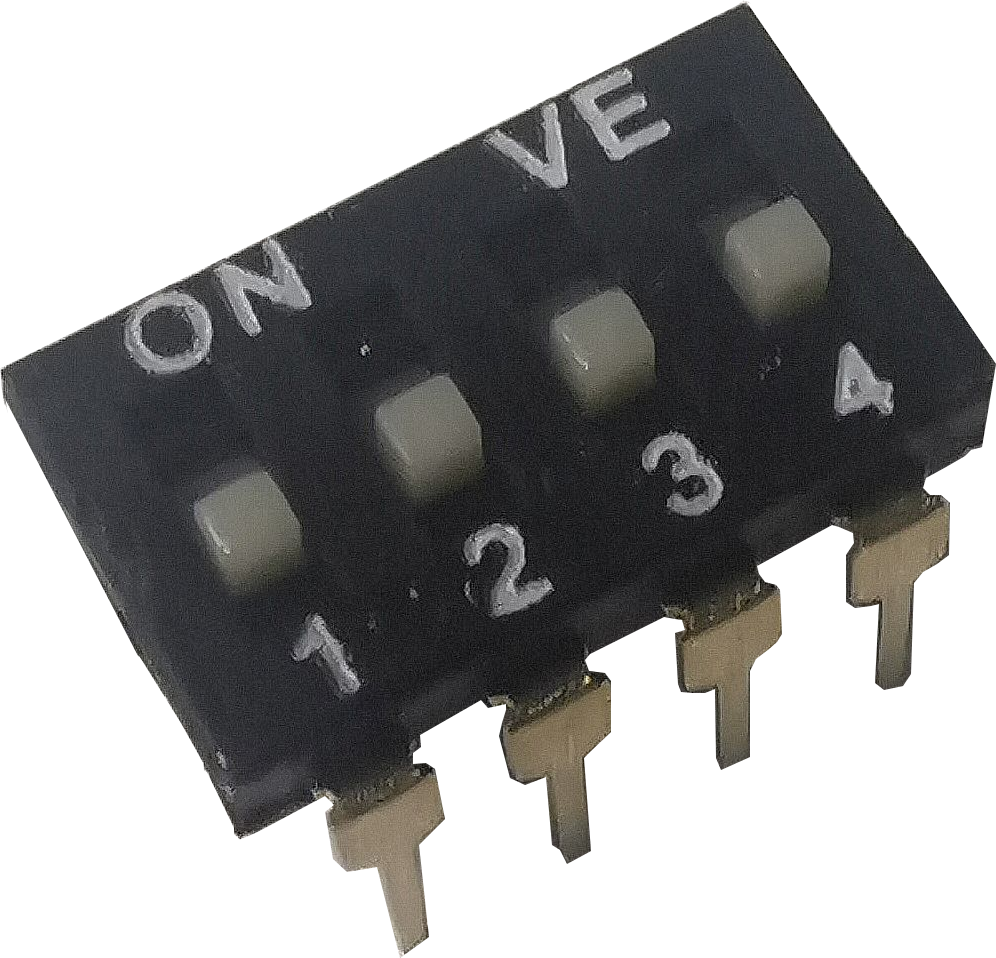

KLS7-KM | 1…12 | 2,54 | 0,7 | 1000 | Прямое; сквозные отверстия |
KLS7-KL | 1…12 | 2,54 | 0,7 | 1000 | Прямое; поверхностный |

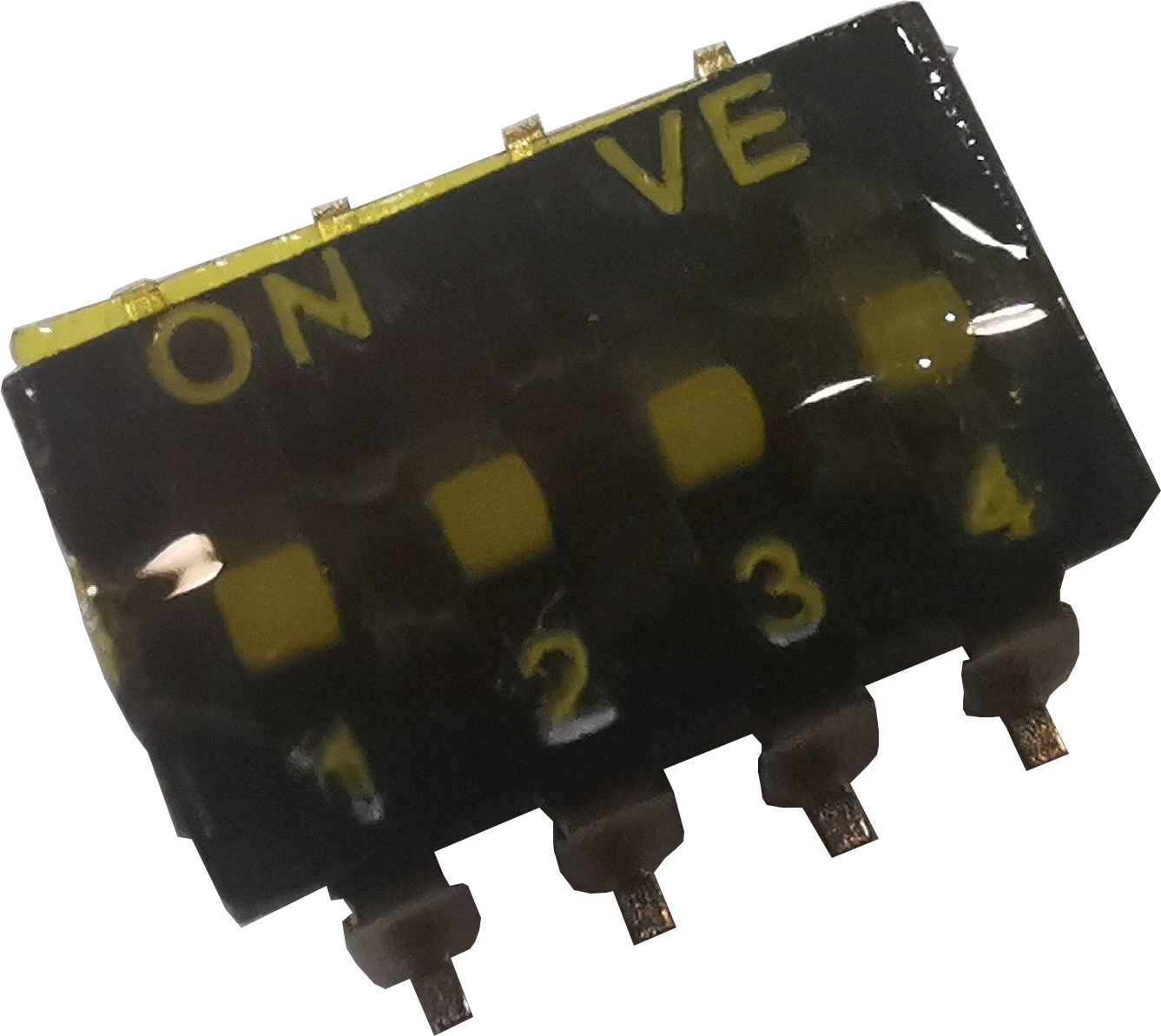

KLS7-KLR | 2…12 | 2,54 | 0 | 1000 | Прямое; поверхностный |
KLS7-KPR | 2…10 | 1,27 | 0 | 1000 | Прямое; поверхностный |
Технические особенности:
- резистивная нагрузка постоянного тока 25 мА при 24 В;
- сопротивление изоляции 100 МОм при 250 В;
- предельное сопротивление контактов 50 мОм;
- рабочая температура -40…85°С.
Широкая продуктовая линейка, высокая эффективность и качественная коммутация DIP-переключателей производства KLS позволяют использовать их в разнообразных приложениях — от портативных электронных устройств до систем промышленной автоматизации.
Дополнительные материалы/Техническая документация
- Документация KLS7-KPR (0.10 Мб)
- Документация KLS7-KLR (0.07 Мб)
- Документация KLS7-DPT (0.07 Мб)
- Документация KLS7-KL (0.12 Мб)
- Документация KLS7-KM (0.12 Мб)
- Документация KLS7-DST (0.08 Мб)
