Источники питания Mornsun семейства LM(F) — универсальность применений при неизменно высоком качестве

18 ноября

телекоммуникациисистемы безопасноститерминалы продажпотребительская электроникаавтоматизацияуниверсальное применениеMornsunстатьяисточники питанияAC-DCБлок питанияисточник питания на шасси

Игорь Елисеев (г. Москва)

Встраиваемые ИП LM(F) производства Mornsun заслуженно ценятся производителями во всем мире, поскольку среди широчайшего ассортимента продукции компании можно найти источник питания для любых задач. Представители семейств LM и LMF различаются по мощности и выходному напряжению, их технические и эксплуатационные характеристики подходят для эксплуатации в любых электрических сетях и работают в широком диапазоне условий окружающей среды. Неизменными остаются высокое качество и демократичная цена.

Сердцем любого электронного устройства, подключаемого к сети переменного тока, является источник питания AC/DC. С учетом того, что эти приборы должны соответствовать множеству международных, а также национальных стандартов и нормативов по электромагнитной совместимости и электробезопасности, быть экономичными (то есть, иметь высокий коэффициент полезного действия), эксплуатироваться в широком диапазоне условий окружающей среды и подключаться к электрическим сетям различных стран мира, имеющим собственные специфические особенности и параметры, разработка современного источника питания становится нетривиальной задачей, которая под силу только опытным специалистам, работающим именно в этой области. В связи с этим производители электроники зачастую предпочитают использовать готовые решения от сторонних производителей, нежели задействовать собственные инженерные ресурсы для разработки источников питания, входящих в состав их изделий. Задача инженера-разработчика в этом случае сводится к подбору подходящего варианта из того ассортимента, что предлагается международным рынком источников питания. Данная задача, как правило, не предполагает единственного варианта решения. Чтобы сделать оптимальный выбор из множества возможных вариантов, предлагаемых рынком, необходимо не только учитывать технические характеристики и конструктивное исполнение источника питания, но также принимать во внимание стоимость изделия, качество и надежность и, что немаловажно, международную репутацию компании-производителя.

Репутация компании Mornsun – всемирно известного производителя источников питания – очень высока. Продукция Mornsun посредством широкой дистрибьюторской сети поставляется более чем в 40 стран мира, в том числе и в Россию. Mornsun – инновационная компания, за последние 23 года ею было подано более 900 патентных заявок на изобретения. Данные изобретения нашли практическую реализацию в базовых комплектующих для источников питания – микросхемах и трансформаторах, которые тоже выпускаются на производственных площадках компании и служат основой для широкого ассортимента продукции – AC/DC- и DC/DC-преобразователей, а также IGBT-драйверов. Продукция Mornsun отличается высоким качеством, надежностью и соответствием международным стандартам, что подтверждается сертификатами UL, CE, CSA и другими. При этом цены на источники питания Mornsun заметно ниже чем на аналогичные изделия других производителей.

Основной принцип, которым руководствуется в своей деятельности компания Mornsun при разработке и производстве своих изделий – высокая вариативность ассортимента продукции. Это означает, что компания стремится насытить рынок всеми востребованными видами источников питания во всех возможных исполнениях, с широким диапазоном входных/выходных параметров и условий эксплуатации, чтобы максимально удовлетворить потребности потребителей всего мира. Многообразие видов находит свое выражение в широком разнообразии вариантов исполнения: бескорпусном, в корпусе, на DIN-рейку, на шасси, на плату и так далее. А для работы во всех без исключения электрических сетях, существующих в мире на данный момент, применяются два подхода. Первый, как и у многих других производителей, заключается в том, чтобы выпускать отдельные версии изделий на определенные диапазоны входных напряжений. Второй поход к решению данной задачи предполагает производство одной единственной версии изделия, но с широким охватом по входным параметрам. То есть диапазон входных напряжений источника питания должен с лихвой перекрывать весь диапазон номиналов электрических сетей всего мира, причем с учетом возможных флуктуаций напряжения. Этот подход нашел свое отражение в рамках недавно разработанной компанией концепции под названием 305RAC.

Концепция 305RAC

Аббревиатура RAC в названии концепции расшифровывается как Reliable under All Conditions, что можно перевести как «надежный при любых условиях». Суть этой концепции заключается в том, что прибор должен надежно работать с соблюдением всех заявленных параметров практически при любом напряжении питающей сети, с учетом возможных выбросов и провалов, причем в широком диапазоне условий окружающей среды, таких как температура, влажность, давление. Концепция 305RAC гарантирует, что:

  1. Источник питания будет надежно работать при входном напряжении 85…305 В AC, о чём свидетельствует число 305 в названии концепции. Это одновременно говорит о том, что прибор способен работать в любой из мировых электрических сетей с напряжениями 100…277 В, и что он будет сохранять работоспособность при любых кратковременных или долговременных колебаниях напряжения сети, независимо от того, чем они вызваны, если их значение не выходит за пределы диапазона 85…305 В. При этом гарантируется сохранение выходных параметров источника питания в заданных пределах.
  2. Уровень электромагнитных помех при кратковременном импульсном воздействии по входу не превысит заданных пределов, в соответствии с международными стандартами по электромагнитной совместимости классов A и B.
  3. Источник питания сохранит заданные параметры при работе на высоте до 5000 м. Об этом свидетельствуют положительные результаты проведенных производителем тестов в условиях разных высот при различных уровнях температур и влажности.
  4. Прибор успешно выдержал целый ряд тестов, таких как тест на хранение в условиях различных температур и влажности, тест на работоспособность при однократном или циклическом изменении температуры окружающей среды в широких пределах, при длительном воздействии (до 500 часов) определенных температуры и влажности, при длительном воздействии (до 1000 часов) высокой температуры, тесты на вибрацию и ударные воздействия, тест на долговременное короткое замыкание на выходе и многие другие.

Будут ли в будущем абсолютно все изделия компании Mornsun соответствовать концепции 305RAC, на данный момент вопрос остается открытым. С одной стороны, эта концепция, безусловно, привлекательна для потребителей, да и для компании намного интереснее производить одну версию продукта вместо нескольких на разные диапазоны входных напряжений. Но, с другой стороны, изделие версии 305RAC может оказаться дороже стандартного и потенциальный потребитель предпочтет более бюджетный вариант, рассчитанный на определенный, необходимый ему диапазон входных напряжений. Так или иначе, в новой линейке источников питания семейства LM(F) реализованы несколько вариантов изделий на различные диапазоны входных напряжений, в том числе и на диапазон, соответствующий концепции 305RAC.

Источники питания семейства LM(F)

ИП семейства LM(F) отличаются от других изделий производства Mornsun прежде всего своеобразным конструктивным исполнением – в кожухе. Характерный вид такого изделия представлен на рисунке 1.

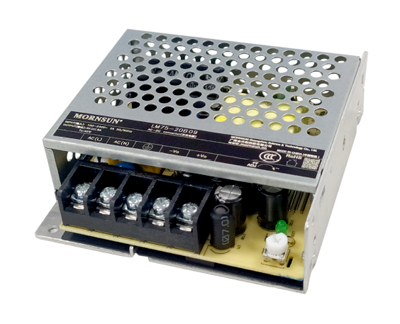

Рис. 1. Источник питания в кожухе серии LM75

Рис. 1. Источник питания в кожухе серии LM75

Подобное конструктивное исполнение источника питания находит широкое применение в мировой практике, занимая промежуточное положение между полностью открытой конструкцией и закрытым исполнением в корпусе. Печатная плата с элементами схемы источника питания монтируется на металлическую основу и прикрывается сверху защитным кожухом. Кожух представляет собой коробчатую конструкцию из перфорированного листового алюминия. Кожух в первую очередь предназначен для механической защиты элементов электрической схемы от внешнего воздействия. Но в это же время он служит экраном для электромагнитных излучений. С одной стороны, он препятствует проникновению собственных электромагнитных излучений источника питания в окружающее пространство, а с другой – защищает элементы схемы от внешних электромагнитных помех, вызванных, например, разрядом молнии. Перфорированные отверстия в кожухе служат для охлаждения силовых элементов схемы за счет конвекции воздуха. Конвекция может быть естественной или принудительной, как в мощных источниках питания, где для этой цели используется встроенный вентилятор. Для связи со «внешним миром» используется клеммная колодка. Она имеет как минимум пять клемм для подключения извне: две клеммы для подключения к питающей сети, две для подключения нагрузки и одну для заземления. В мощных источниках питания с большими токами на выходе каждая выходная шина может быть представлена несколькими клеммами. Что касается конкретно источников питания семейства LM(F), то в их конструкции также предусмотрены подстроечный резистор и светодиод, расположенные за пределами защитного кожуха. На рисунке 1, представляющем внешний вид источника питания серии LM75, эти элементы расположены справа от клеммной колодки. Подстроечный резистор предназначен для регулировки выходного напряжения в небольших пределах. А светодиод служит для индикации включенного состояние прибора. В отличие от корпусированных изделий, источники питания в кожухе не защищены от проникновения влаги и пыли. Поэтому источники питания семейства LM(F) считаются встраиваемыми, то есть предназначены для использования в составе приборов, имеющих внешний корпус.

Система обозначений источников питания LM(F)

Источники питания, входящие в состав семейства LM(F), различаются по наличию или отсутствию корректора коэффициента мощности, по диапазонам входных напряжений, по напряжению изоляции между входом и выходом, по мощности и выходному напряжению. Все эти параметры находят отражение в наименовании изделий. Структура наименования источника питания семейства LM(F) приведена на рисунке 2.

Рис. 2. Структура наименования источников питания семейства LM(F)

Рис. 2. Структура наименования источников питания семейства LM(F)

Наименование любого источника питания семейства начинается с букв LM. Если прибор имеет в своем составе корректор коэффициента мощности, то после букв LM следует F. Далее следует число, означающее номинальное значение выходной мощности. Источники питания семейства LM(F) без корректора коэффициента мощности рассчитаны на номинальные мощности 15, 25, 35, 50, 75, 100, 150, 200, 350, 450 и 600 Вт, а с корректором – 75, 100, 150, 200, 320, 600 и 1000 Вт. За значением номинальной мощности следует дефис, после которого идут две цифры. Первая цифра представляет собой кодированное обозначение напряжения изоляции между входом и выходом, она может принимать два значения: «1», что соответствует напряжению 3000 В, и «2» для 4000 В. Вторая цифра характеризует диапазон входных напряжений и может принимать три возможных значения: «0», что соответствует диапазону 85…264 В AC, «2» означает диапазон 165…264 В, «3» соответствует диапазону 85…305 В (по концепции 305RAC). Здесь важно отметить, что источники питания семейства LM(F) рассчитаны на работу не только от сети переменного тока, но также могут запитываться и от источников постоянного напряжения. При этом каждому диапазону переменного напряжения соответствует определенный диапазон постоянного. Это соответствие приведено в таблице 1.

Таблица 1. Диапазоны входных напряжений источников питания семейства LM(F)

Кодовое обозначение диапазона Диапазон переменных напряжений, В Диапазон постоянных напряжений, В
0 85…264 120…370
2 165…264 200…370
3 85…305 120…430

Последние цифры в наименовании источника питания обозначают номинальное выходное напряжение и могут принимать следующие значения: «03», «04», «05», «09», «12», «15», «24», «27», «36», «48» и «55». В таблице 2 приведено соответствие между этими кодовыми обозначениями, значениями выходных напряжений и пределами их регулировки (в таблице приведены типовые значения, которые могут незначительно отличаться для отдельных позиций).

Таблица 2. Выходные напряжения источников питания семейства LM(F)

Кодовое обозначение выходного напряжения Номинальное выходное напряжение, В Диапазон регулировки, В
03 3,3 2,85…3,6
04 4,0 3,6…4,4
05 5,0 4,5…5,5
09 9,0 8,0…10,0
12 12,0 10,2…13,8
15 15,0 13,5…18,0
24 24,0 21,6…28,8
27 27,0 24,3…29,7
36 36,0 32,4…39,6
48 48,0 43,2…52,8
55 55,0 52,0…56,0

Таким образом, пример наименования, приведенный на рисунке 2, соответствует 100-ваттному источнику питания на 48 В с корректором коэффициента мощности (ККМ), напряжением изоляции 4000 В и с диапазоном входных напряжений 85…305 В AC или 120…430 В DC.

Источники питания серии LM (без ККМ)

Серия LM15 представляет собой источники питания типа LM15-23Bxx, внешний вид которых изображен на рисунке 3.

Основные параметры приборов данной серии (таблица 3):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 83%;
  • потребление без нагрузки – менее 0,5 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • рабочая высота до 5000 м;
  • размеры 65х55х25 мм;
  • время наработки на отказ – более 700 000 часов;
  • охлаждение путем естественной конвекции воздуха.

Таблица 3. Выходные параметры источников питания серии LM15

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
3,3 3,0 73 3000
5,0 3,0 78 2400
12,0 1,3 82 1800
15,0 1,0 82 1200
24,0 0,625 83 600
48,0 0,32 83 300

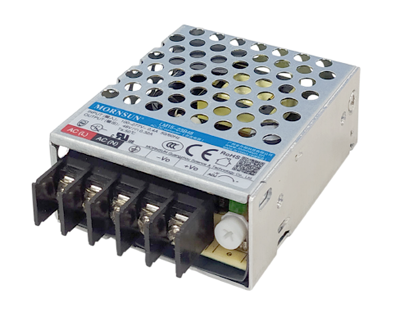

Рис. 3. Внешний вид источников питания серий LM15 и LM25

Рис. 3. Внешний вид источников питания серий LM15 и LM25

Представители серии LM25 – источники питания типа LM25-23Bxx (рисунок 3).

Их основные параметры (таблица 4):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 88%;
  • потребление без нагрузки – менее 0,5 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • рабочая высота – до 5000 м;
  • размеры 80х55х25 мм;
  • время наработки на отказ – более 450000 часов;
  • охлаждение путем естественной конвекции воздуха.

Таблица 4. Выходные параметры источников питания серии LM25

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
3,3 6,0 78 5000
5,0 5,0 81 4000
12,0 2,1 85 3000
15,0 1,7 86 2000
24,0 1,1 87 1000
48,0 0,57 88 500

К серии LM35 относятся источники питания типов LM35-20Bxx, LM35-22Bxx и LM35-23Bxx (рисунок 4).

Основные параметры приборов серии LM35 (таблица 5):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 89%;
  • потребление без нагрузки – менее 0,3 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • рабочая высота – до 5000 м;
  • размеры 99х82х30 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – естественная конвекция воздуха;

Таблица 5. Выходные параметры источников питания серии LM35

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
5,0 7,0 86 8000
12,0 3,0 87…88 1500
15,0 2,4 86…89 1000
24,0 1,5 87…88 750

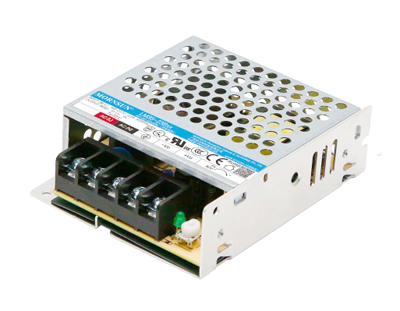

Рис. 4. Внешний вид источников питания серий LM35 и LM50

Рис. 4. Внешний вид источников питания серий LM35 и LM50

Серия LM50 представлена источниками питания типов LM50-20Bxx, LM50-22Bxx и LM50-23Bxx (рисунок 4).

Основные параметры ИП данной серии (таблица 6):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 90%;
  • потребление без нагрузки – менее 0,5 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • рабочая высота – до 5000 м;
  • размеры 99х82х30 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – естественная конвекция воздуха.

Таблица 6. Выходные параметры источников питания серии LM50

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
5,0 10,0 83…86 8500
12,0 4,2 86…87 2000
15,0 3,4 87…88 1500
24,0 2,2 88…89 1000
36,0 1,45 89 800
48,0 1,1 90 600

В серию LM75 входят источники питания типов LM75-20Bxx, LM75-22Bxx и LM75-23Bxx (рисунок 1).

Основные параметры серии LM75 (таблица 7):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 91,5%;
  • потребление без нагрузки – менее 0,5 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • рабочая высота – до 5000 м;
  • размеры 99х97х30 мм;
  • время наработки на отказ – более 300000 часов;
  • охлаждение путем естественной конвекции воздуха.

Таблица 7. Выходные параметры источников питания серии LM75

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
5,0 14,0 85…86 10000
12,0 6,0 87…88 6000
15,0 5,0 87…88 5000
24,0 3,2 89…90 1500
36,0 2,1 89…90 1000
48,0 1,6 90,5…91,5 680
55,0* 1,36 90,5 680

* – только для LM75-23B55.

К серии LM100 относятся источники питания типов LM100-20Bxx, LM100-22Bxx и LM100-23Bxx (рисунок 5).

Основные параметры данных источников питания (таблица 8):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 91%;
  • потребление без нагрузки – менее 0,5 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • рабочая высота – до 5000 м;
  • размеры 129х97х30 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – естественная конвекция воздуха;

Особенность: по две клеммы на каждую выходную шину.

Таблица 8. Выходные параметры источников питания серии LM100

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
5,0 18,0 85,5…86 10000
12,0 8,5 87…87,5 6800
15,0 7,0 87…87,5 3300
24,0 4,5 89,5…90 2200
36,0 2,8 89,5…90 1000
48,0 2,3 90,5…91 470

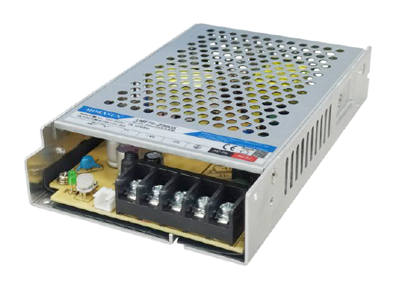

Рис. 5. Источники питания серий LM100 и LM150

Рис. 5. Источники питания серий LM100 и LM150

Серия LM150 представлена источниками питания типов LM150-20Bxx, LM150-22Bxx и LM150-23Bxx (рисунок 5).

Основные параметры данной серии (таблица 9):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 90%;
  • потребление без нагрузки – менее 0,5 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 159х97х30 мм;
  • время наработки на отказ – более 300000 часов;
  • охлаждение посредством естественной конвекции воздуха;

Особенность: по две клеммы на каждую выходную шину.

Таблица 9. Выходные параметры источников питания серии LM150

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
12,0 12,5 86 10000
15,0 10,0 87 6000
24,0 6,5 88 2400
36,0 4,3 88 1200
48,0 3,3 89 600
55,0* 2,73 90 600

* – только для LM150-23B55.

В серию LM200 входят источники питания типов LM200-10Bxx и LM200-12Bxx (рисунок 6).

Основные параметры серии LM200 (таблица 10):

  • диапазон рабочих температур -30…70°C
  • коэффициент полезного действия – до 89,5%;
  • потребление без нагрузки – менее 0,75 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 179х99х30 мм;
  • время наработки на отказ – более 300000 часов;
  • охлаждение посредством естественной конвекции воздуха.

Особенность: по две клеммы на каждую выходную шину.

Таблица 10. Выходные параметры источников питания серии LM200

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
5,0 30,0 87 10000
12,0 17,0 87,5 4000
15,0 14,0 88 3300
24,0 8,8 88,5 1500
36,0 5,9 89 1500
48,0 4,4 89,5 470

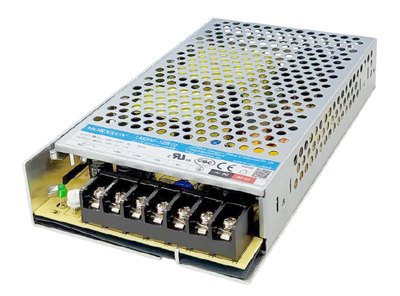

Рис. 6. Источники питания серии LM200

Рис. 6. Источники питания серии LM200

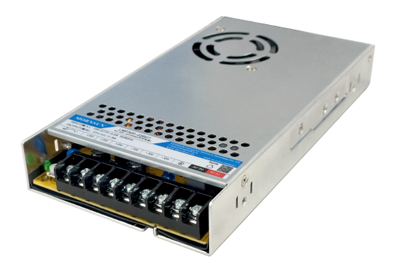

Серия LM350 представлена источниками питания типа LM350-10Bxx (рисунок 7).

Их основные параметры (таблица 11):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 88,5%;
  • потребление без нагрузки – менее 0,75 Вт;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 215х115х30 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – принудительная конвекция воздуха (встроенный вентилятор).

Особенность: по три клеммы на каждую выходную шину.

Таблица 11. Выходные параметры источников питания серии LM350

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
5,0 60,0 83,5 10000
12,0 29,0 85 4000
15,0 23,2 86 3300
24,0 14,6 87 1500
36,0 9,7 88 1500
48,0 7,3 88,5 470

Рис. 7. Источники питания серий LM350 и LM450

Рис. 7. Источники питания серий LM350 и LM450

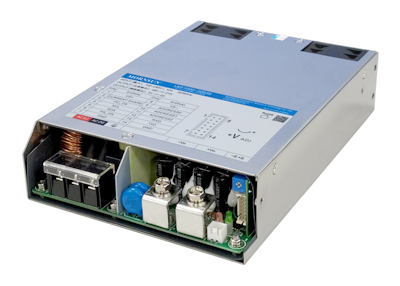

В серию LM450 входят источники питания типа LM450-12Bxx (рисунок 7).

Основные параметры данной серии (таблица 12):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 88%;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 215х115х30 мм;
  • время наработки на отказ – более 300000 часов;
  • охлаждение путем принудительной конвекции воздуха (встроенный вентилятор).

Особенность: по три клеммы на каждую выходную шину.

Таблица 12. Выходные параметры источников питания серии LM450

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
12,0 37,5 85 4000
15,0 30,0 86 3300
24,0 18,8 87 1500
27,0 16,7 87 1500
36,0 12,5 87,5 1000
48,0 9,4 88 470

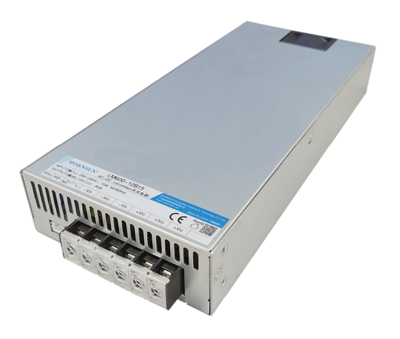

К серии LM600 относятся источники питания типа LM600-12Bxx (рисунок 8).

Основные параметры приборов серии (таблица 13):

  • диапазон рабочих температур -20…60°C;
  • коэффициент полезного действия – до 88%;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 267,3х106,0х 40,0 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – принудительная конвекция воздуха (встроенный вентилятор).

Особенности:

  • по три клеммы на каждую выходную шину;
  • входные шины располагаются на задней панели.

Таблица 13. Выходные параметры источников питания серии LM600

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
12,0 50,0 85 3000
15,0 40,0 86 3000
24,0 25,0 87 1000
27,0 22,2 87 1000
36,0 16,6 87 1000
48,0 12,5 88 1000

Рис. 8. Источник питания серии LM600

Рис. 8. Источник питания серии LM600

Источники питания с ККМ серий LMF

Серия LMF75 представлена источниками питания типов LMF75-20Bxx и LMF75-23Bxx (рисунок 9).

Основные параметры (таблица 14):

  • диапазон рабочих температур -25…70°C;
  • коэффициент полезного действия – до 89%;
  • коэффициент мощности – не менее 0,93;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 159х97х30 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – естественная конвекция воздуха.

Особенность: возможность удаленного управления (включение/выключение).

Таблица 14. Выходные параметры источников питания серии LMF75

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
5,0 15,0 81…82 10000
12,0 6,3 84…85 6000
15,0 5,0 85…86 5000
24,0 3,2 86…87 1500
48,0 1,6 88…89 680

Рис. 9. Внешний вид источника питания серии LMF75

Рис. 9. Внешний вид источника питания серии LMF75

В серию LMF100 входят источники питания типа LMF100-23Bxx (рисунок 10).

Основные параметры данных источников питания (таблица 15):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 87%;
  • коэффициент мощности – не менее 0,92;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита от перегрева;
  • размеры 179х99х30 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – естественная конвекция воздуха.

Особенности:

  • возможность удаленного управления (включение/выключение);
  • по две клеммы на каждую выходную шину.

Таблица 15. Выходные параметры источников питания серии LMF100

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
12,0 8,5 85 5000
15,0 6,7 86 5000
24,0 4,2 86 4200
48,0 2,1 87 2200

Рис. 10. Источники питания серий LMF100 и LMF150

Рис. 10. Источники питания серий LMF100 и LMF150

Серия LMF150 представлена источниками питания типа LMF150-23Bxx (рисунок 10).

Основные параметры серии (таблица 16):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 88%;
  • коэффициент мощности – не менее 0,91;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита входа от перенапряжений по классу III (стандарт EN61558);
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 179х99х30 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – естественная конвекция воздуха.

Особенности:

  • возможность удаленного управления (включение/выключение);
  • по две клеммы на каждую выходную шину.

Таблица 16. Выходные параметры источников питания серии LMF150

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
12,0 12,5 85,5 5000
15,0 10,0 86 5000
24,0 6,3 87 5000
48,0 3,2 88 3000

В серию LMF200 входят источники питания типа LMF200-23Bxx (рисунок 11).

Основные параметры приборов данной серии (таблица 17):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 90%;
  • коэффициент мощности – 0,95 (типовое значение);
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 179х99х30 мм;
  • время наработки на отказ – более 250000 часов;
  • способ охлаждения – естественная конвекция воздуха.

Особенность: по две клеммы на каждую выходную шину.

Таблица 17. Выходные параметры источников питания серии LMF200

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
12,0 16,7 88 4000
15,0 13,4 88 3300
24,0 8,4 90 1500
36,0 5,6 89 1000
48,0 4,2 89 470

Рис. 11. Источник питания серии LMF200

Рис. 11. Источник питания серии LMF200

К серии LMF320 относятся источники питания типа LMF320-23Bxx (рисунок 12).

Их основные параметры (таблица 18):

  • диапазон рабочих температур -30…70°C;
  • коэффициент полезного действия – до 89%;
  • коэффициент мощности – 0,95 (типовое значение);
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита от перегрева;
  • размеры 215х115х30 мм;
  • время наработки на отказ – более 250000 часов;
  • способ охлаждения – принудительная конвекция воздуха (встроенный вентилятор).

Особенность: по три клеммы на каждую выходную шину.

Таблица 18. Выходные параметры источников питания серии LMF320

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
4,0 60,0 83 5000
5,0 60,0 84 5000
12,0 26,7 86,5 5000
15,0 21,4 89 5000
24,0 13,4 88,5 5000
27,0 11,9 88 5000
48,0 6,7 89 5000

Рис. 12. Источник питания серии LMF320

Рис. 12. Источник питания серии LMF320

Серия LMF600 представлена источниками питания типа LMF600-20Bxx (рисунок 13).

Основные параметры данной серии (таблица 19):

  • диапазон рабочих температур -40…70°C;
  • коэффициент полезного действия – до 94%;
  • коэффициент мощности – 0,95 (типовое значение);
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита от перегрева;
  • рабочая высота – до 5000 м;
  • размеры 101,6х203,1х40,6 мм;
  • время наработки на отказ – более 300000 часов;
  • способ охлаждения – принудительная конвекция воздуха (встроенный вентилятор).

Особенности:

  • возможность удаленного управления (включение/выключение);
  • сигнал DC_OK (активен, когда величина выходного напряжения не менее 90% от номинального значения);
  • шина резервного питания напряжением 5 В и током до 1 А;
  • обратная связь по напряжению для компенсации падения напряжения на проводах.

Таблица 19. Выходные параметры источников питания серии LMF600

Номинальное выходное напряжение, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
12,0 50,0 92 6000
15,0 40,0 92 6000
24,0 25,0 94 4000
27,0 22,3 94 4000
36,0 16,7 94 2400
48,0 12,6 94 1000

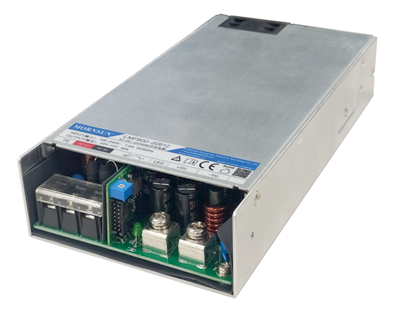

Рис. 13. Источник питания серии LMF600

Рис. 13. Источник питания серии LMF600

Серия LMF1000 представлена источниками питания типа LMF1000-20Bxx (рисунок 14).

Основные параметры серии LMF1000 (таблица 20):

  • диапазон рабочих температур -40…70°C;
  • коэффициент полезного действия – до 94%;
  • коэффициент мощности – не менее 0,95;
  • защита выхода от коротких замыканий, перегрузок по току и перенапряжений;
  • защита от перегрева;
  • размеры 190,0х127,0х40,5 мм;
  • время наработки на отказ – более 250000 часов;
  • способ охлаждения – принудительная конвекция воздуха (встроенный вентилятор).

Особенности:

  • нетипичные пределы регулировки выходного напряжения;
  • возможность удаленного управления (включение/выключение);
  • сигнал DC_OK (активен, когда величина выходного напряжения не менее 90% от номинального значения);
  • шина резервного питания напряжением 5 В и током до 2 А;
  • обратная связь по напряжению для компенсации падения напряжения на проводах;
  • автоматическая регулировка скорости вращения вентилятора.

Таблица 20. Выходные параметры источников питания серии LMF1000

Номинальное выходное напряжение, В Диапазон регулировки выходного напряжения, В Максимальный выходной ток, А Коэффициент полезного действия, % Максимальная емкость нагрузки, мкФ
12,0 12,0…14,4 80,0 92 40000
15,0 15,0…18,0 64,0 92 20000
24,0 24,0…28,8 42,0 94 10000
27,0 27,0…32,4 37,3 94 8000
36,0 36,0…43,2 28,8 94 6000
48,0 48,8…56,0 21,0 94 4000
54,0 54,0…58,0 18,7 94 3000

Рис. 14. Источник питания серии LMF1000

Рис. 14. Источник питания серии LMF1000

Семейство LM(F) производства компании Mornsun – это те приборы, на которые нужно в первую очередь обратить пристальное внимание, когда решается вопрос о выборе встраиваемого источника питания. Во-первых, благодаря широчайшему ассортименту изделий, трудно представить ситуацию, когда в линейке продукции не найдется подходящего варианта по мощности и выходному напряжению. Во-вторых, технические и эксплуатационные характеристики источников питания Mornsun позволяют практически без ограничений использовать их для работы в любых электрических сетях и в широком диапазоне условий окружающей среды. В-третьих, качество и надежность продукции Mornsun подтверждается наличием множества международных сертификатов и многочисленными результатами тестов. И, наконец, в-четвертых, цены на продукцию Mornsun значительно ниже, чем на аналогичные изделия других производителей. Благодаря этому источники питания производства Mornsun заслуженно пользуются высоким спросом во всем мире.

•••

Наши информационные каналы

О компании Mornsun

Mornsun – высокотехнологичная компания, основанная в 1998 году в Китае. В настоящий момент является одним из национальных лидеров на рынке источников питания. Основным видом продукции являются DC/DC и AC/DC преобразователи, устанавливаемые на печатную плату. Кроме того, компания выпускает сетевые адаптеры, драйверы IGBT, устанавливаемые на плату фильтры ЭМП, изолирующие усилители и оригинальные микросхемы собственной разработки для изготовления импульсных AC/DC и DC/DC преобразователей. Выпускае ...читать далее

Товары
Наименование
LM150-20B24 (MORNSUN)
LM150-20B12 (MORNSUN)
LM150-23B12 (MORNSUN)
LM150-23B24 (MORNSUN)
LM100-20B24 (MORNSUN)
LM100-20B12 (MORNSUN)
LM100-23B24 (MORNSUN)
LM100-23B12 (MORNSUN)
LM75-22B12 (MORNSUN)
LM75-22B24 (MORNSUN)
LM75-23B12 (MORNSUN)
LM75-23B24 (MORNSUN)
LM15-23B12 (MORNSUN)
LM15-23B05 (MORNSUN)
LM15-23B24 (MORNSUN)
LM15-23B15 (MORNSUN)
LM25-23B12 (MORNSUN)
LM25-23B05 (MORNSUN)
LM25-23B15 (MORNSUN)
LM25-23B24-C (MORNSUN)
